盤用照明 LEDユニット（保守点検用マグネットタイプ、ロングサイズ）

カタログ |

数量スライド割引

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

【特長】・長寿命：従来の蛍光灯に比べて約5倍の長寿命です・省エネ：従来の蛍光灯...

形状
ストレート
LED色
白色
入力電圧
AC100V～AC240V
照度 (lx)
290
保護等級
無
寸法長さ (mm)
568
寸法幅 (mm)
42
寸法厚み (mm)
41
スイッチ位置
無
入力電流 (mA)
105
消費電力 (W)
9
使用周囲温度 (℃)
-20～+50
全光束 (lm)
1200
照光角
160°
LED寿命 (時間)
40000

ご注意

2025年9月1日より商品の形状と電気的特性に仕様変更がございます。
詳細は商品ページ下部をご確認ください。新旧混合出荷となる旨予めご了承ください。

型番:

CLED-1009MG

解除

閲覧中の商品と併せてご検討ください

カムスイッチカバー SWC-90

－閉じる

CLED-1009MGの仕様・寸法情報

形状

ストレート

LED色

白色

入力電圧

[AC100V] AC100V～AC240V

照度(lx)

290

保護等級

無

寸法長さ(mm)

568

寸法幅(mm)

寸法厚み(mm)

スイッチ位置

無

入力電流(mA)

105

消費電力(W)

使用周囲温度(℃)

-20～+50

全光束(lm)

1200

照光角

160°

LED寿命(時間)

40000

RoHS?

商品情報
型番リスト
詳細情報

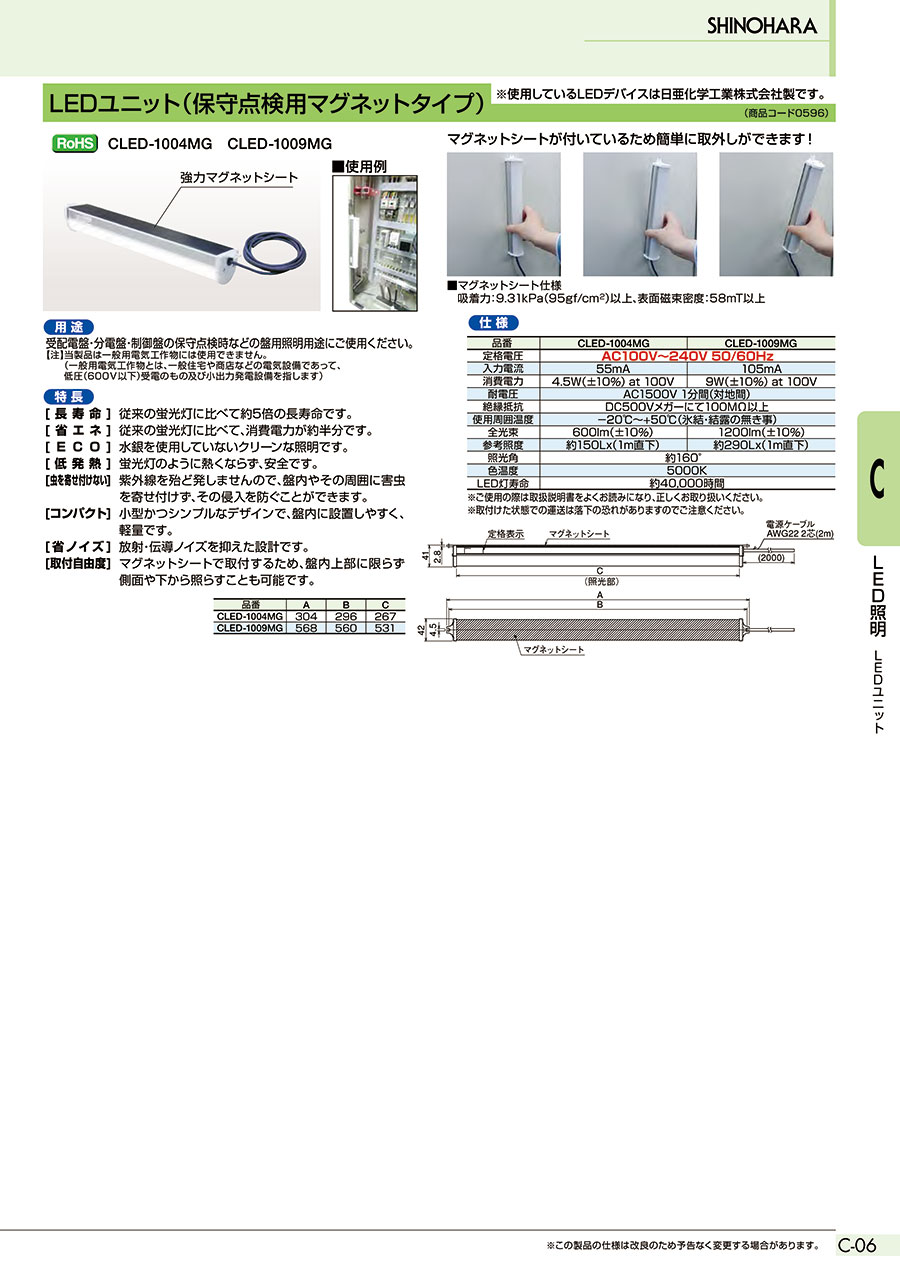

カタログ

商品情報

新型LED照明（保守点検用マグネットタイプ）CLED-1009MG

マグネットシートが付いているので簡単に取り外しができる（マグネット仕様/吸着力:9.31kPa（95gf/㎠）以上、表面磁束密度:58T以上）

マグネットシートが付いているので簡単に取り外しができる（マグネット仕様/吸着力:9.31kPa（95gf/cm²）以上、表面磁束密度:58mT以上）

従来品の約2倍の長さ強力マグネットシート

寸法図

使用例

品番	CLED-1009MG
定格電圧	AC100V～240V 50/60Hz
消費電力	9W（±10%) at 100V
耐電圧	AC1500V 1分間 (対地間)
絶縁抵抗	DC500Vメガーにて100MΩ以上
使用周囲温度	-20℃～+50℃　(氷結・結露無き事)
参考照度	約290Lx (1m直下)
ユニット質量	530g
●ご使用の際は取扱い説明書をよくお読みになり、正しくお取扱いください。 ●取付けた状態での運送は落下の恐れがありますので、ご注意ください。

仕様変更

2025年9月1日より形状と電気的特性に仕様変更がございます。
新旧混合出荷となる旨予めご了承ください。

①形状変更
本体両側のねじ固定用部品の形状を下図のように変更致します。
※本変更による取付寸法の変更はございません。

②電気的特性変更

項目	変更前	変更後
消費電力（at100V）	9.0W	10.0W
耐電圧（対地間、1分あたり） ※SW付ユニットタイプは変更無	AC1500V	AC2000V

・変更理由
①ねじ固定部品の剛性アップのため
②部品の調達安定性考慮による回路設計見直しのため
※本変更による型番の変更、及び光学特性の変更はございません。

型番リスト

表示件数

型番

CLED-1009MG

RoHS?	最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

( - )

お見積り

詳細情報

基本情報

基本情報

【特長】
・長寿命：従来の蛍光灯に比べて約5倍の長寿命です
・省エネ：従来の蛍光灯に比べて、消費電力が約半分です
・ECO：水銀を使用していないクリーンな照明です
・低発熱：蛍光灯のように熱くならず、安全です
・虫を寄せ付けない：紫外線を殆ど発しませんので、盤内やその周囲に害虫を寄せ付けず、その侵入を防ぐことができます
・コンパクト：小型かつシンプルなデザインで、盤内に設置しやすく、軽量です
・省ノイズ：放射・伝導ノイズを抑えた設計です
・取付自由度：マグネットシートで取付するため、盤内上部に限らず側面や下から照らすことも可能です
【用途】
・受配電盤・分電盤・制御盤の保守点検時などの盤用照明用途にご使用ください

ご注意

2025年9月1日より商品の形状と電気的特性に仕様変更がございます。
詳細は商品ページ下部をご確認ください。新旧混合出荷となる旨予めご了承ください。
