LEDユニット CLED-1004U
- 通常単価(税別)
- 18,140円
- 税込単価
- 19,954円
受配電盤・分電盤・制御盤などの盤用LED照明。【特長】・従来の蛍光灯に比べて約...
詳細情報を確認する- 形状
- ストレート
- LED色
- 白色
- 入力電圧
- AC100V～AC240V
- 照度 (lx)
- 150
- 保護等級
- 無
- 寸法 長さ (mm)
- 415
- 寸法 幅 (mm)
- 185
- 寸法 厚み (mm)
- 95
- 入力電流 (mA)
- 55
- 消費電力 (W)
- 4.5
- 使用周囲温度 (℃)
- -20～+50
- 全光束 (lm)
- 600
- 照光角
- 160°
- LED寿命 (時間)
- 40000
ご注意
- 2025年9月1日より商品の形状と電気的特性に仕様変更がございます。
詳細は商品ページ下部をご確認ください。新旧混合出荷となる旨予めご了承ください。
商品情報
この商品の特長
CLED-1004U-R （スイッチ右側）、CLED-1004U-L （スイッチ左側）外観
ドアスイッチの位置は前後に調節が可能（スライド幅 : 30mm）、スイッチ動作ストローク : 12.05mm
この商品の寸法図
寸法図
この商品の仕様
| 品番 | CLED-1004U-R (スイッチ右側) CLED-1004U-L (スイッチ左側) |
|---|---|
| 定格電圧 | AC100V～240V 50/60Hz |
| 入力電流 | 55mA |
| 消費電力 | 4.5W (±10%) |
| 使用周囲温度 | -20℃～+50℃ (氷結・結露無き事) |
| 耐電圧 | AC1500V 1分間 (対地間) |
| 絶縁抵抗 | DC500Vメガーにて100MΩ以上 |
| 全光束 | 600lm (±10%) |
| 参考照度 | 約150Lx (1m直下) |
| 照光角 | 約160° |
| LED灯寿命 | 40000時間 |
| ユニット質量 | 750g |
- ※ UL3385電線ハロゲンフリータイプ使用。
仕様変更
新旧混合出荷となる旨予めご了承ください。
本体両側のねじ固定用部品の形状を下図の ように変更致します。
※本変更による取付寸法の変更はございません。
| 項目 | 変更前 | 変更後 |
| 消費電力（at100V） | 4.5W | 5.0W |
| 耐電圧（対地間、1分あたり） ※SW付ユニットタイプは変更無 | AC1500V | AC2000V |
①ねじ固定部品の剛性アップのため
②部品の調達安定性考慮による回路設計見直しのため
※本変更による型番の変更、及び光学特性の変更はございません。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
18,140円 ( 19,954円 ) | 在庫品1日目当日出荷可能 |
18,140円 ( 19,954円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
受配電盤・分電盤・制御盤などの盤用LED照明。
【特長】
・従来の蛍光灯に比べて約5倍の長寿命。
・従来の蛍光灯に比べて、消費電力が約半分。
・水銀を使用していないクリーンな照明。蛍光灯のように熱くならず、安全。
・紫外線を殆ど発さないので、盤内やその周囲に害虫を寄せ付けず、その侵入を防ぐことができる。
・ガラスを全く使っていないので、輸送中の振動や設置時の衝撃にも安心。
・小型かつシンプルなデザインで、盤内に設置しやすく、軽量。
・蛍光灯（FL10W）の約1.5倍の明るさを実現。
【用途】
・受配電盤・分電盤・制御盤などの盤用照明に最適。
ご注意
- 2025年9月1日より商品の形状と電気的特性に仕様変更がございます。
詳細は商品ページ下部をご確認ください。新旧混合出荷となる旨予めご了承ください。

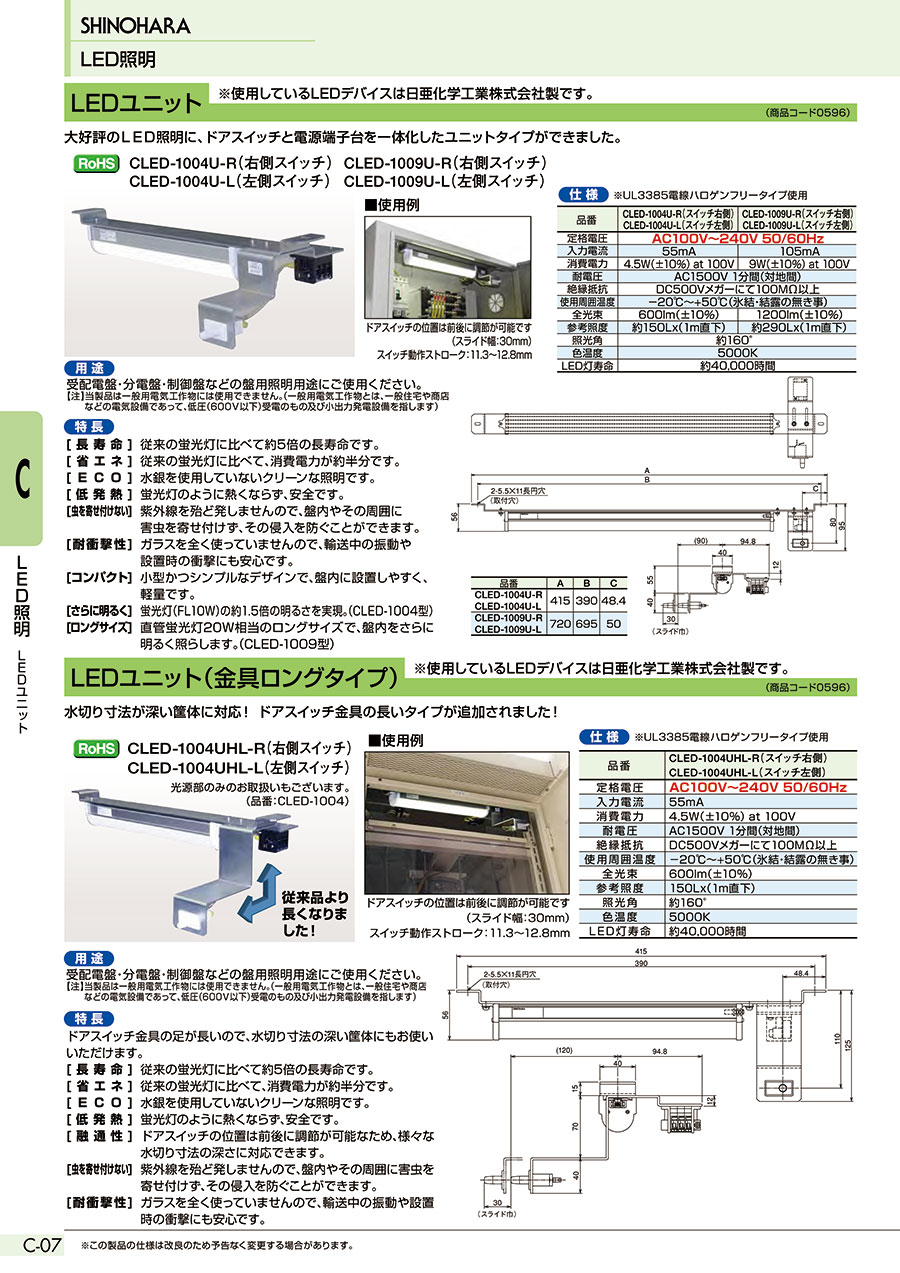

カタログ
