篠原電機

薄型防噴流ギャラリー IP45

カタログ |

通常単価(税別): 18,911円～67,740円

税込単価: 20,802円～74,514円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

薄型防噴流ギャラリー（塩害対策仕様 GTS-20W-ST） IP55（カテゴリー2）

通常出荷日：4 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

薄型防噴流ギャラリー（塩害対策仕様 GTS-45W-ST） IP55 （カテゴリー2）

通常出荷日：4 日目

前面からフィルターの交換ができます！新開発のインナーパーツが空気を通し、水を止...

種類
薄型防噴流ギャラリー
IP保護等級
IP45

ご注意

【仕様変更のお知らせ】
GTSシリーズにおいて一部仕様が、変更となります。
変更内容、変更時期については、商品情報をご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が8型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

【 GTSシリーズ仕様変更】

● 変更内容

　① アウタールーバー取付ネジに組み込まれているナイロンセットワッシャを、ルーバーの裏側に 1 枚追加

　② インナーパーツの形状を一部変更

● 該当製品

　変更① ： GTSシリーズ全種

　変更② ： GTS-20型及び GTS-45型

● 変更時期

変更① ：平成28年5月出荷分より

　変更② ：メーカー在庫状況により自然切替

● 詳細はこちらをご覧ください　→（ページリンク）

2018年7月出荷分より安全性向上のため付属ファンのフィンガードの形状が変更となります。
詳細は画像でご確認ください。対象は末尾がF1またはF2の商品です。

型番リスト

表示件数

型番

幅×高さ×長さ

(mm)

前面開口部面積

(cm2)

換気ファン

ファン仕様

最大風速

(m3/min)

交換用フィルター適合型番

備考

RoHS?

最小発注数量

37ｘ250ｘ200	95	なし	-	-	GTS15-F	-	10	1個
37ｘ250ｘ250	125	なし	-	-	GTS20-F	-	10	1個
97.5ｘ250ｘ250	125	付属	AC100V 1個	2.22/ 2.51	GTS20-F	付属ファン型番：109-601(三洋電機)	10	1個
97.5ｘ250ｘ250	125	付属	AC200V 1個	2.22/ 2.51	GTS20-F	付属ファン型番：109-602(三洋電機)	10	1個
37ｘ250ｘ350	180	なし	-	-	GTS30-F	-	10	1個
37ｘ250ｘ500	250	なし	-	-	GTS45-F	-	10	1個
97.5ｘ250ｘ500	250	付属	AC100V 2個	4.44/ 5.02	GTS45-F	付属ファン型番：109-601(三洋電機)	10	1個
97.5ｘ250ｘ500	250	付属	AC200V 2個	4.44/ 5.02	GTS45-F	付属ファン型番：109-602(三洋電機)	10	1個

通常単価(税別) (税込単価)	通常出荷日

18,911円 ( 20,802円 )	4日目
21,734円 ( 23,907円 )	在庫品1日目当日出荷可能
38,984円 ( 42,882円 )	4日目
38,984円 ( 42,882円 )	4日目
34,507円 ( 37,958円 )	4日目
34,384円 ( 37,822円 )	4日目
67,740円 ( 74,514円 )	4日目
67,740円 ( 74,514円 )	4日目

詳細情報

基本情報

基本情報

前面からフィルターの交換ができます！
新開発のインナーパーツが空気を通し、水を止めます！
奥行きの大幅ダウンサイジング実現！
【特長】
・従来品と同等の保護等級（IP45）を確保しながら、奥行き寸法の大幅なダウンサイジングを実現。省スペース化が図れます。
・インナーパーツの効果により、フィルター面が雨風にさらされにくいため、雨天時でも水膜でフィルターの換気能力を落とすことがありません。
・前面側からフィルターのメンテナンス作業が行えます。
・GTS-20WとGTS-45Wの背面側には160角ファンの取付が可能です。（ファンの取付時は排気用としてご使用ください。）
【用途】
・とくに雨風にさらされる条件の厳しい屋外などに設置されるキュービクル、配電盤等の「通気ギャラリー」としてご使用ください。

ご注意

【仕様変更のお知らせ】
GTSシリーズにおいて一部仕様が、変更となります。
変更内容、変更時期については、商品情報をご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

日東ボックス穴加工 短納期出荷はこちら！
・Webで簡単設計（CAD知識は不要！）
・短納期出荷
・固有型番発行で注文から管理まで一括管理
→サービス詳細はこちら

カタログ

商品TOP

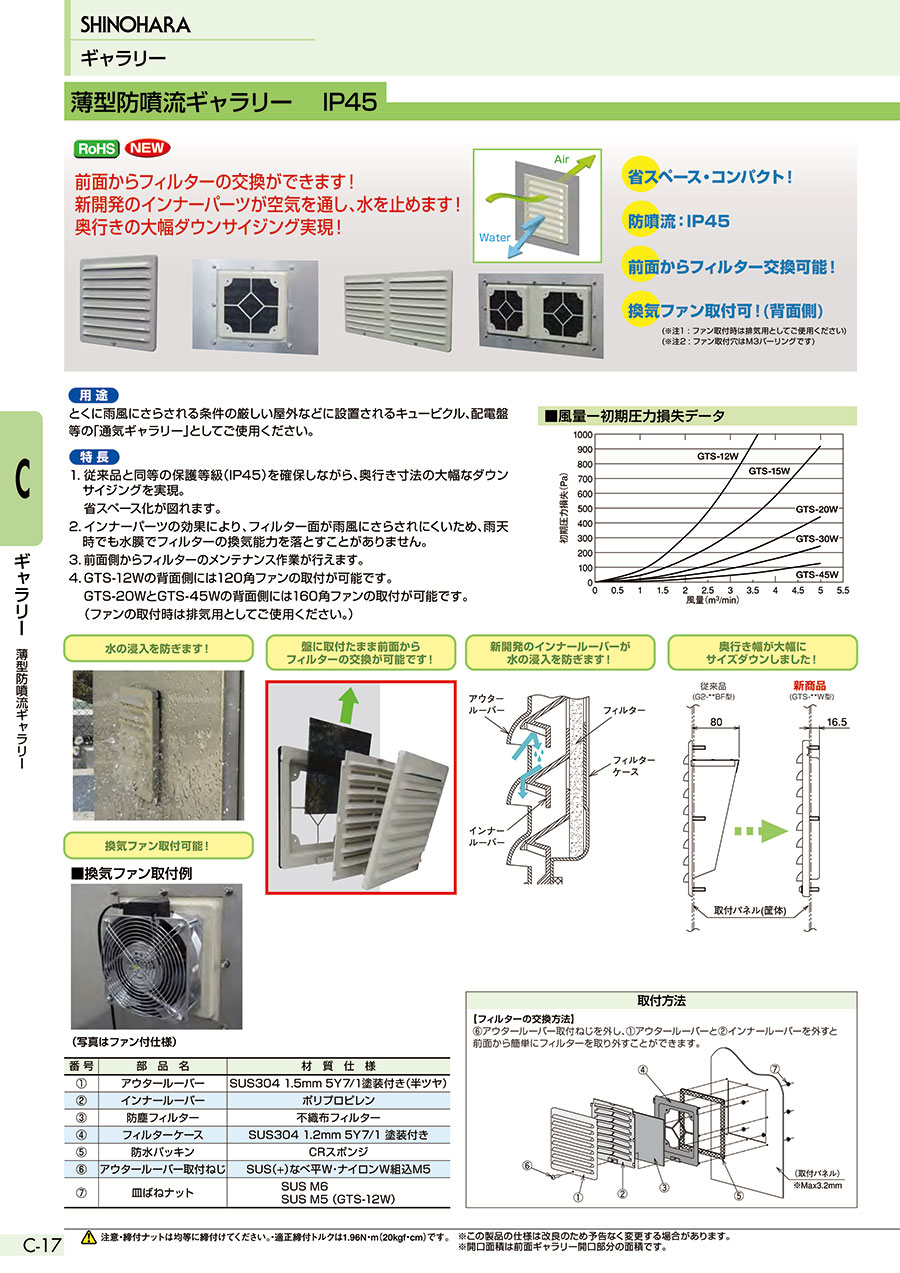

カタログ (見開き版)

商品担当おすすめ

ミスミ
無料計測ソフト付きＵＳＢ２.０対応カメラ【貸出対象】

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
