防水型中継ボックス ジョイボックス JB-WLQシリーズ
- 通常単価(税別)
- 5,393円～11,967円
- 税込単価
- 5,932円～13,164円
フタがワンタッチ開閉タイプの中継ボックス。【特長】・ワンタッチ開閉、蝶番仕様な...
詳細情報を確認する未確定：候補が72型番あります。
商品仕様

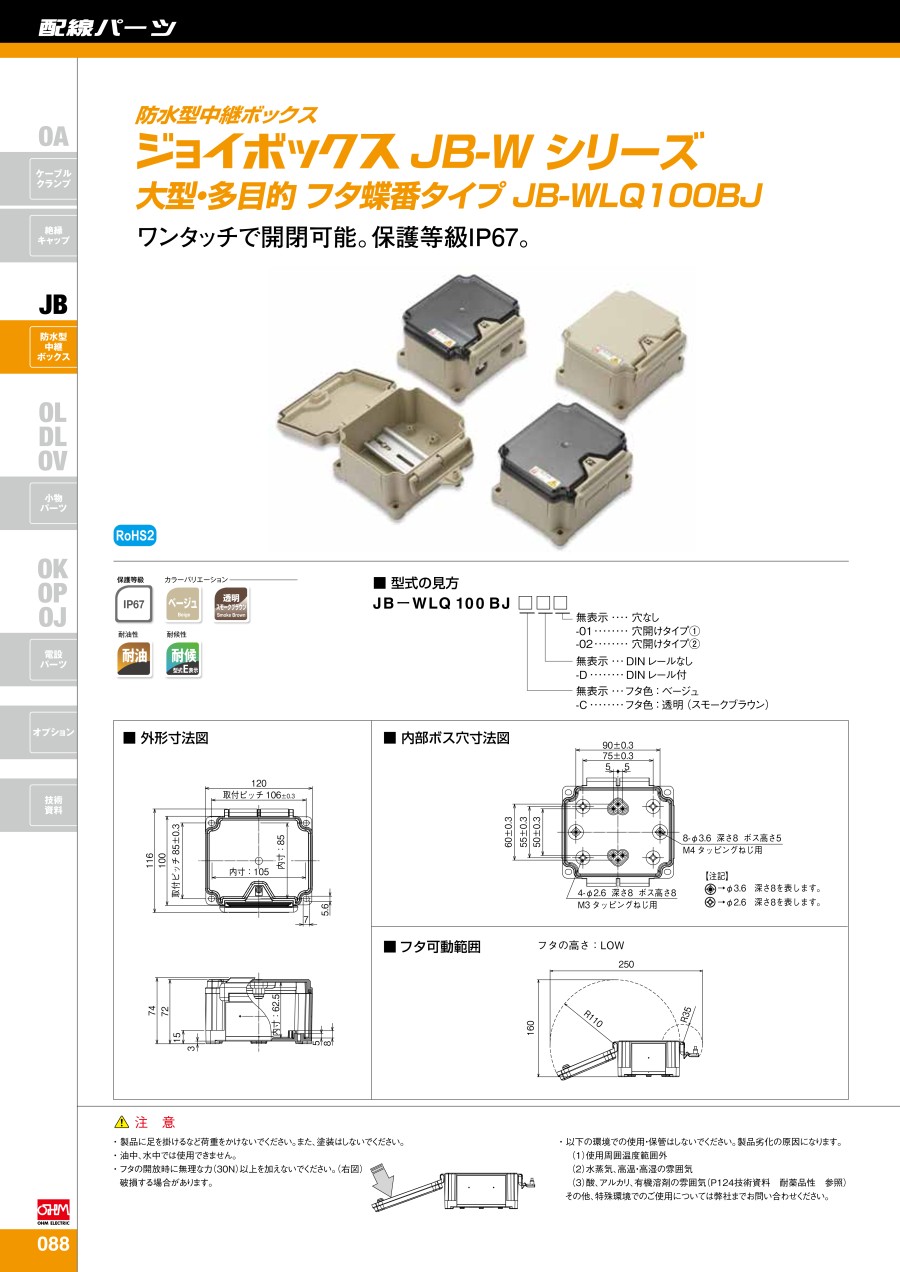

外形寸法図、内部ボス穴寸法図（単位：mm）
外形寸法図
内部ボス穴寸法図
製品仕様
圧力調節プラグなし/穴なし
| フタ高さ | タイプ | フタ色 | 型式 | 本体質量 |
|---|---|---|---|---|
| LOW | フリー | ベージュ | JB-WLQ220BJ | 約580ｇ |
| 透明 | JB-WLQ220BJ-C | 約540ｇ | ||
| DINレール付 | ベージュ | JB-WLQ220BJ-D | 約610ｇ | |
| 透明 | JB-WLQ220BJ-C-D | 約570ｇ | ||
| 端子台付（20P） | ベージュ | JB-WLQ220BJ-T | 約815ｇ | |
| 透明 | JB-WLQ220BJ-C-T | 約775ｇ | ||
| HIGH | フリー | ベージュ | JB-WLQ220HBJ | 約750ｇ |
| 透明 | JB-WLQ220HBJ-C | 約680ｇ | ||
| DINレール付 | ベージュ | JB-WLQ220HBJ-D | 約780ｇ | |
| 透明 | JB-WLQ220HBJ-C-D | 約710ｇ |
圧力調節プラグなし/穴開け
| フタ 高さ | タイプ | フタ色 | 型式 | 本体 質量 | 穴開け タイプ | 穴開け位置と穴数 | ||
|---|---|---|---|---|---|---|---|---|
| A | B | C | ||||||
| LOW | フリー | ベージュ | JB-WLQ220BJ-01 | 約570ｇ | 1 | - | ø21×5 | - |
| 透明 | JB-WLQ220BJ-C-01 | 約530ｇ | ||||||
| ベージュ | JB-WLQ220BJ-02 | 約565ｇ | 2 | ø28×1 | ø21×5 | ø28×1 | ||
| 透明 | JB-WLQ220BJ-C-02 | 約525ｇ | ||||||
| DINレール付 | ベージュ | JB-WLQ220BJ-D01 | 約600ｇ | 1 | - | ø21×5 | - | |
| 透明 | JB-WLQ220BJ-C-D01 | 約560ｇ | ||||||
| ベージュ | JB-WLQ220BJ-D02 | 約595ｇ | 2 | ø28×1 | ø21×5 | ø28×1 | ||
| 透明 | JB-WLQ220BJ-C-D02 | 約555ｇ | ||||||
| 端子台付(20P) | ベージュ | JB-WLQ220BJ-T01 | 約805ｇ | 1 | - | ø21×5 | - | |
| 透明 | JB-WLQ220BJ-C-T01 | 約765ｇ | ||||||
| ベージュ | JB-WLQ220BJ-T02 | 約800ｇ | 2 | ø28×1 | ø21×5 | ø28×1 | ||
| 透明 | JB-WLQ220BJ-C-T02 | 約760ｇ | ||||||
| HIGH | フリー | ベージュ | JB-WLQ220HBJ-01 | 約740ｇ | 1 | - | ø21×5 | - |
| 透明 | JB-WLQ220HBJ-C-01 | 約670ｇ | ||||||
| ベージュ | JB-WLQ220HBJ-02 | 約735ｇ | 2 | ø28×1 | ø21×5 | ø28×1 | ||
| 透明 | JB-WLQ220HBJ-C-02 | 約665ｇ | ||||||
| DINレール付 | ベージュ | JB-WLQ220HBJ-D01 | 約770ｇ | 1 | - | ø21×5 | - | |
| 透明 | JB-WLQ220HBJ-C-D01 | 約700ｇ | ||||||
| ベージュ | JB-WLQ220HBJ-D02 | 約765ｇ | 2 | ø28×1 | ø21×5 | ø28×1 | ||
| 透明 | JB-WLQ220HBJ-C-D02 | 約695ｇ | ||||||
圧力調節プラグ付/穴なし
| フタ 高さ | タイプ | フタ色 | 型式 | 本体質量 |
|---|---|---|---|---|
| LOW | フリー | ベージュ | JB-WLQ220BJ-V | 約580ｇ |
| 透明 | JB-WLQ220BJ-C-V | 約540ｇ | ||
| DINレール付 | ベージュ | JB-WLQ220BJ-DV | 約610ｇ | |
| 透明 | JB-WLQ220BJ-C-DV | 約570ｇ | ||
| 端子台付（20P） | ベージュ | JB-WLQ220BJ-TV | 約815ｇ | |
| 透明 | JB-WLQ220BJ-C-TV | 約775ｇ | ||
| HIGH | フリー | ベージュ | JB-WLQ220HBJ-V | 約750ｇ |
| 透明 | JB-WLQ220HBJ-C-V | 約680ｇ | ||
| DINレール付 | ベージュ | JB-WLQ220HBJ-DV | 約780ｇ | |
| 透明 | JB-WLQ220HBJ-C-DV | 約710ｇ |
圧力調節プラグ付/穴開け
| フタ 高さ | タイプ | フタ色 | 型式 | 本体 質量 | 穴開け タイプ | 穴開け位置と穴数 | ||
|---|---|---|---|---|---|---|---|---|
| A | B | C | ||||||
| LOW | フリー | ベージュ | JB-WLQ220BJ-V01 | 約570ｇ | 1 | - | ø21×5 | - |
| 透明 | JB-WLQ220BJ-C-V01 | 約530ｇ | ||||||
| ベージュ | JB-WLQ220BJ-V02 | 約565ｇ | 2 | ø28×1 | ø21×5 | ø28×1 | ||
| 透明 | JB-WLQ220BJ-C-V02 | 約525ｇ | ||||||
| DINレール付 | ベージュ | JB-WLQ220BJ-DV01 | 約600ｇ | 1 | - | ø21×5 | - | |
| 透明 | JB-WLQ220BJ-C-DV01 | 約560ｇ | ||||||
| ベージュ | JB-WLQ220BJ-DV02 | 約595ｇ | 2 | ø28×1 | ø21×5 | ø28×1 | ||
| 透明 | JB-WLQ220BJ-C-DV02 | 約555ｇ | ||||||
| 端子台付(20P) | ベージュ | JB-WLQ220BJ-TV01 | 約805ｇ | 1 | - | ø21×5 | - | |
| 透明 | JB-WLQ220BJ-C-TV01 | 約765ｇ | ||||||
| ベージュ | JB-WLQ220BJ-TV02 | 約800ｇ | 2 | ø28×1 | ø21×5 | ø28×1 | ||
| 透明 | JB-WLQ220BJ-C-TV02 | 約760ｇ | ||||||
| HIGH | フリー | ベージュ | JB-WLQ220HBJ-V01 | 約740ｇ | 1 | - | ø21×5 | - |
| 透明 | JB-WLQ220HBJ-C-V01 | 約670ｇ | ||||||
| ベージュ | JB-WLQ220HBJ-V02 | 約735ｇ | 2 | ø28×1 | ø21×5 | ø28×1 | ||
| 透明 | JB-WLQ220HBJ-C-V02 | 約665ｇ | ||||||
| DINレール付 | ベージュ | JB-WLQ220HBJ-DV01 | 約770ｇ | 1 | - | ø21×5 | - | |
| 透明 | JB-WLQ220HBJ-C-DV01 | 約700ｇ | ||||||
| ベージュ | JB-WLQ220HBJ-DV02 | 約765ｇ | 2 | ø28×1 | ø21×5 | ø28×1 | ||
| 透明 | JB-WLQ220HBJ-C-DV02 | 約695ｇ | ||||||
開発秘話
従来の中型クラスの中継ボックスは、フタの固定が4～6箇所のネジ取付となっています。
開閉頻度が高い場合、脱着の手間が大きな問題点となっていました。
そこで、ワンタッチで開閉が可能な構造にする事で、問題点を大幅に解消しました。
また、ボックス内を視認できる透明フタの要望に応えるために
油煙がある工場から屋外まで幅広い環境で使える、耐性の高いポリアリレート製の
透明フタを開発しました。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,074円 ( 8,881円 ) | 在庫品1日目当日出荷可能 |
6,561円 ( 7,217円 ) | 7日目 |
8,492円 ( 9,341円 ) | 在庫品1日目当日出荷可能 |
5,783円 ( 6,361円 ) | 7日目 |
6,005円 ( 6,606円 ) | 7日目 |
6,005円 ( 6,606円 ) | 7日目 |
6,005円 ( 6,606円 ) | 7日目 |
6,333円 ( 6,966円 ) | 7日目 |
6,333円 ( 6,966円 ) | 7日目 |
5,464円 ( 6,010円 ) | 7日目 |
5,783円 ( 6,361円 ) | 7日目 |
5,783円 ( 6,361円 ) | 7日目 |
6,561円 ( 7,217円 ) | 7日目 |
6,715円 ( 7,387円 ) | 7日目 |
5,486円 ( 6,035円 ) | 7日目 |
6,256円 ( 6,882円 ) | 7日目 |
7,680円 ( 8,448円 ) | 7日目 |
8,105円 ( 8,916円 ) | 7日目 |
6,005円 ( 6,606円 ) | 7日目 |
6,561円 ( 7,217円 ) | 7日目 |
6,333円 ( 6,966円 ) | 7日目 |
8,954円 ( 9,849円 ) | 4日目 |
5,393円 ( 5,932円 ) | 7日目 |
5,927円 ( 6,520円 ) | 7日目 |
7,074円 ( 7,781円 ) | 7日目 |
7,785円 ( 8,564円 ) | 7日目 |
5,783円 ( 6,361円 ) | 7日目 |
6,333円 ( 6,966円 ) | 7日目 |
6,715円 ( 7,387円 ) | 7日目 |
7,680円 ( 8,448円 ) | 7日目 |
6,561円 ( 7,217円 ) | 7日目 |
6,715円 ( 7,387円 ) | 7日目 |
6,561円 ( 7,217円 ) | 7日目 |
6,715円 ( 7,387円 ) | 7日目 |
6,005円 ( 6,606円 ) | 7日目 |
6,561円 ( 7,217円 ) | 7日目 |
7,779円 ( 8,557円 ) | 6日目 |
8,633円 ( 9,496円 ) | 7日目 |
9,064円 ( 9,970円 ) | 7日目 |
7,882円 ( 8,670円 ) | 7日目 |
8,744円 ( 9,618円 ) | 7日目 |
9,082円 ( 9,990円 ) | 7日目 |
10,532円 ( 11,585円 ) | 7日目 |
11,862円 ( 13,048円 ) | 7日目 |
11,967円 ( 13,164円 ) | 7日目 |
7,085円 ( 7,794円 ) | 7日目 |
7,885円 ( 8,674円 ) | 7日目 |
8,102円 ( 8,912円 ) | 7日目 |
6,782円 ( 7,460円 ) | 7日目 |
7,481円 ( 8,229円 ) | 7日目 |
7,884円 ( 8,672円 ) | 7日目 |
6,715円 ( 7,387円 ) | 7日目 |
7,581円 ( 8,339円 ) | 9日目 |
7,885円 ( 8,674円 ) | 7日目 |
9,271円 ( 10,198円 ) | 7日目 |
10,463円 ( 11,509円 ) | 7日目 |
10,547円 ( 11,602円 ) | 7日目 |
6,275円 ( 6,903円 ) | 7日目 |
6,840円 ( 7,524円 ) | 7日目 |
7,079円 ( 7,787円 ) | 7日目 |
詳細情報
基本情報
フタがワンタッチ開閉タイプの中継ボックス。
【特長】
・ワンタッチ開閉、蝶番仕様ながら保護構造IP67確保。
・本体フタ固定はビス1本。
・キャプコン取付ポイント付き、ケガキ作業は不要。
・耐油性・耐候性兼用。
・多目的用途対応。
・透明フタには耐薬品性に優れたポリアリレートを採用。
【用途】
・DINレール端子台取付けによる信号線、動力線の中継に。
・センサーアンプ等の防水・防塵に。
・プリント基板、小型ユニットの収納に。
ご注意
- 本体穴位置（穴開けタイプ）は商品情報をご確認ください。
カタログ
商品担当おすすめ
防水型中継ボックス ジョイボックス JB-WLQシリーズのレビュー
簡単な回路を入れて使用しています
4
4.02024/03/22
リレー、タイマーなどを組み込んだ簡単な回路を入れて使用しています。必要最低限の機能、必要最低限のスペースといった理由でこ...もっと読む
