LSIクーラー

表面実装デバイス用ヒートシンク SQシリーズアルミ押出し／スリットフィンタイプ

Name: 表面実装デバイス用ヒートシンク SQシリーズ アルミ押出し／スリットフィンタイプ
Brand: LSIクーラー
SKU: 222005694167
Rating: 5 (1 reviews)

カタログ |

通常単価(税別): 533円～4,280円特別価格

税込単価: 586円～4,708円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目当日出荷可能

表面実装IC（CPU・ASIC・SSD等）向け、アルミニウム型材製高性能放熱フィン。【特長】・表面実装...

詳細を確認

55.0

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

LSIクーラー

ピン実装デバイス用ヒートシンク Pシリーズアルミ押出しタイプ

通常価格(税別)： 130円 (税込価格：143円)

通常出荷日：在庫品1日目

よく一緒に見られています

LSIクーラー

ヒートシンク LSI F 多目的・汎用アルミ押出しタイプ（白アルマイト付）

通常価格(税別)： 747円 (税込価格：822円)

通常出荷日：在庫品1日目

未確定：候補が14型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

放熱器の高性能化を追求したヒートシンク（SQシリーズ）の特長

22SQ22H5

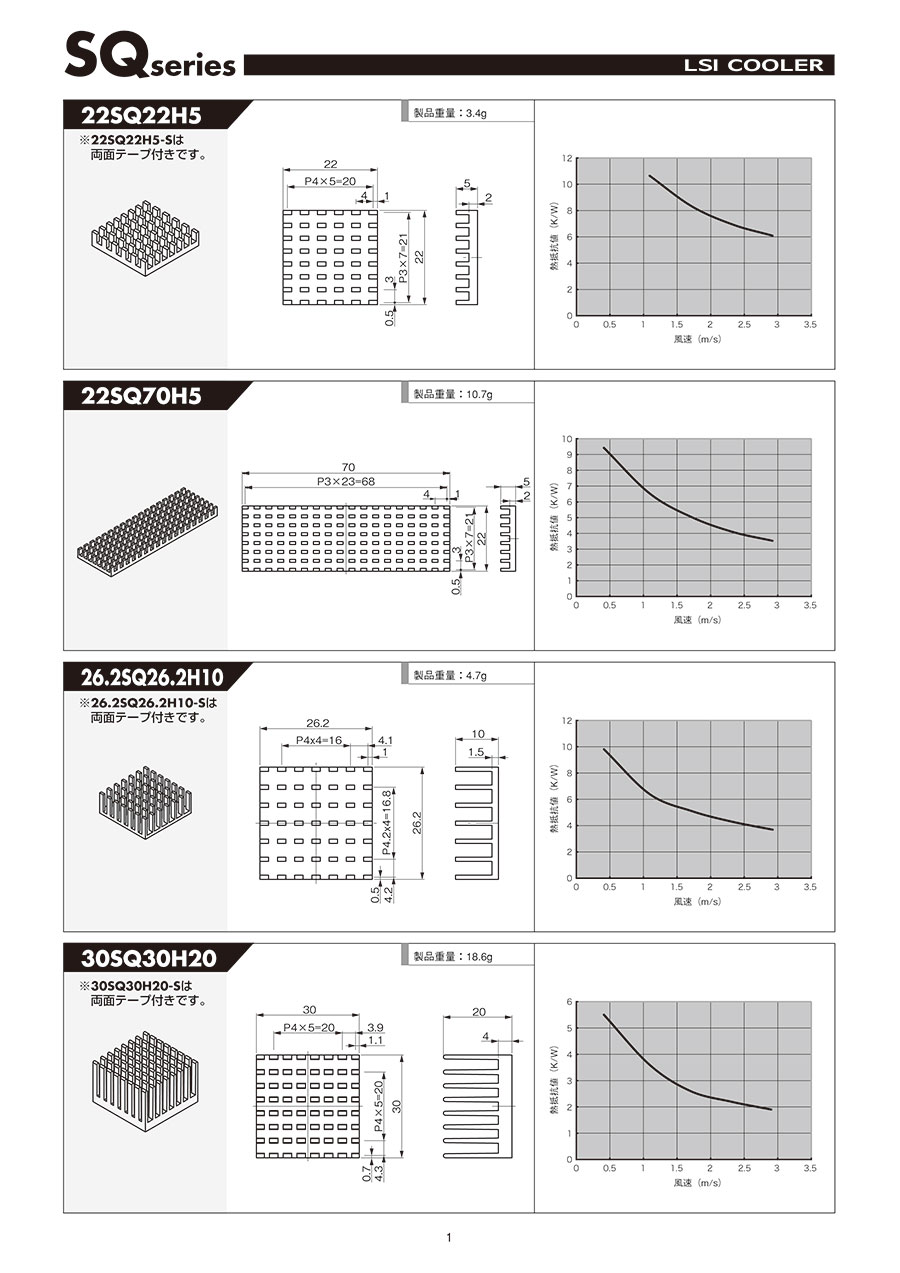

表面実装デバイス用ヒートシンク　SQシリーズ　アルミ押出し/スリットフィンタイプ:関連画像

寸法図（22SQ22H5）

性能グラフ（22SQ22H5）

22SQ70H5

寸法図（22SQ70H5）

性能グラフ（22SQ70H5）

26.2SQ26.2H10

寸法図（26.2SQ26.2H10）

性能グラフ（26.2SQ26.2H10）

30SQ30H20

寸法図（30SQ30H20）

性能グラフ（30SQ30H20）

34SQ34H10

寸法図（34SQ34H10）

性能グラフ（34SQ34H10）

34SQ34H20

寸法図（34SQ34H20）

性能グラフ（34SQ34H20）

38SQ38H10

寸法図（38SQ38H10）

性能グラフ（38SQ38H10）

38SQ38H20

寸法図（38SQ38H20）

性能グラフ（38SQ38H20）

100SQ100H25

寸法図（100SQ100H25）

性能グラフ（100SQ100H25）

120SQ120H30

寸法図（120SQ120H30）

性能グラフ（120SQ120H30）

型番リスト

表示件数

型番

関連

種別

ヒートシンク色

用途

ヒートシンクタイプ

表面処理

タップ

(mm)

RoHS?

最小発注数量

データシート	ヒートシンク	白	-	-	白アルマイト	-	5	22	22	10	2個
データシート	ヒートシンク	白	-	-	白アルマイト、密着テープ貼付	-	5	22	22	10	1個
データシート	ヒートシンク	白	-	-	白アルマイト	-	5	70	22	10	1個
データシート	ヒートシンク	白	-	-	白アルマイト、密着テープ貼付	-	26.2	26.2	10	10	1個
データシート	ヒートシンク	-	表面実装デバイス用	アルミ押出し	処理無	無	20	30	30	10	1個
データシート	ヒートシンク	白	-	-	白アルマイト、密着テープ貼付	-	30	30	20	10	1個
データシート	ヒートシンク	-	表面実装デバイス用	アルミ押出し	処理無	無	10	34	34	10	1個
データシート	ヒートシンク	白	-	-	白アルマイト、密着テープ貼付	-	34	34	10	10	1個
データシート	ヒートシンク	-	表面実装デバイス用	アルミ押出し	処理無	無	20	34	34	10	1個
データシート	ヒートシンク	白	-	-	白アルマイト、密着テープ貼付	-	34	34	20	10	1個
データシート	ヒートシンク	-	表面実装デバイス用	アルミ押出し	処理無	無	10	38	38	10	1個
データシート	ヒートシンク	白	-	-	白アルマイト、密着テープ貼付	-	38	38	10	10	1個
データシート	ヒートシンク	白	-	-	白アルマイト、密着テープ貼付	-	38	38	20	10	1個
データシート	ヒートシンク	-	表面実装デバイス用	アルミ押出し	処理無	無	30	120	120	10	1個

通常単価(税別) (税込単価)	通常出荷日

533円 ( 586円 )	在庫品1日目当日出荷可能
1,092円 ( 1,201円 )	在庫品1日目当日出荷可能
1,726円 ( 1,899円 )	在庫品1日目当日出荷可能
1,159円869円 ( 956円 )	在庫品1日目当日出荷可能
604円 ( 664円 )	在庫品1日目当日出荷可能
1,256円816円 ( 898円 )	在庫品1日目当日出荷可能
654円 ( 719円 )	在庫品1日目当日出荷可能
1,323円727円 ( 800円 )	在庫品1日目当日出荷可能
692円 ( 761円 )	在庫品1日目当日出荷可能
1,390円 ( 1,529円 )	在庫品1日目当日出荷可能
742円 ( 816円 )	在庫品1日目当日出荷可能
1,485円 ( 1,634円 )	在庫品1日目当日出荷可能
1,555円933円 ( 1,026円 )	在庫品1日目当日出荷可能
4,280円 ( 4,708円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

表面実装IC（CPU・ASIC・SSD等）向け、アルミニウム型材製高性能放熱フィン。
【特長】
・表面実装IC用ヒートシンクで、デバイスの熱暴走を防止、アプリケーションの動作安定性を維持。
・対流の発生しやすいフィン形状で、自然空冷にも対応。
・FANを使用し空気対流を起こすことで、より本来の性能を生かすことができる製品。
・剣山状のフィンは、空気の対流方向を限定する事がない。
・熱伝導性両面テープを使用して、デバイスに簡単に取り付ける事が出来る。
【用途】
・SSDの寿命・性能維持を目的とした熱対策にも利用可能。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
放熱ゲルシート　高熱伝導タイプ
柔軟性、粘着性に優れているため、凹凸面に密着し、空気層を作らない放熱ゲルシートです。温度依存性が少なく、?40℃～200℃と幅広い温度範囲でお使いいただけます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

表面実装デバイス用ヒートシンク SQシリーズアルミ押出し／スリットフィンタイプのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

電子クーラーの放熱に

満足度：5.02019/05/09

小型で、「処理なし」なのが助かります。処理なしなので、追加後にアルマイト処理が容易に行えます。メーカー出荷ですと1～...もっと読む

1人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q本製品はＲｏＨＳ適合品でしょうか？

本製品はＲｏＨＳ適合品です、原材料トレースも可能。企画設計、材料調達、製造プロセス、製品出荷迄、確立されたサプライチェーンで製造しております。
