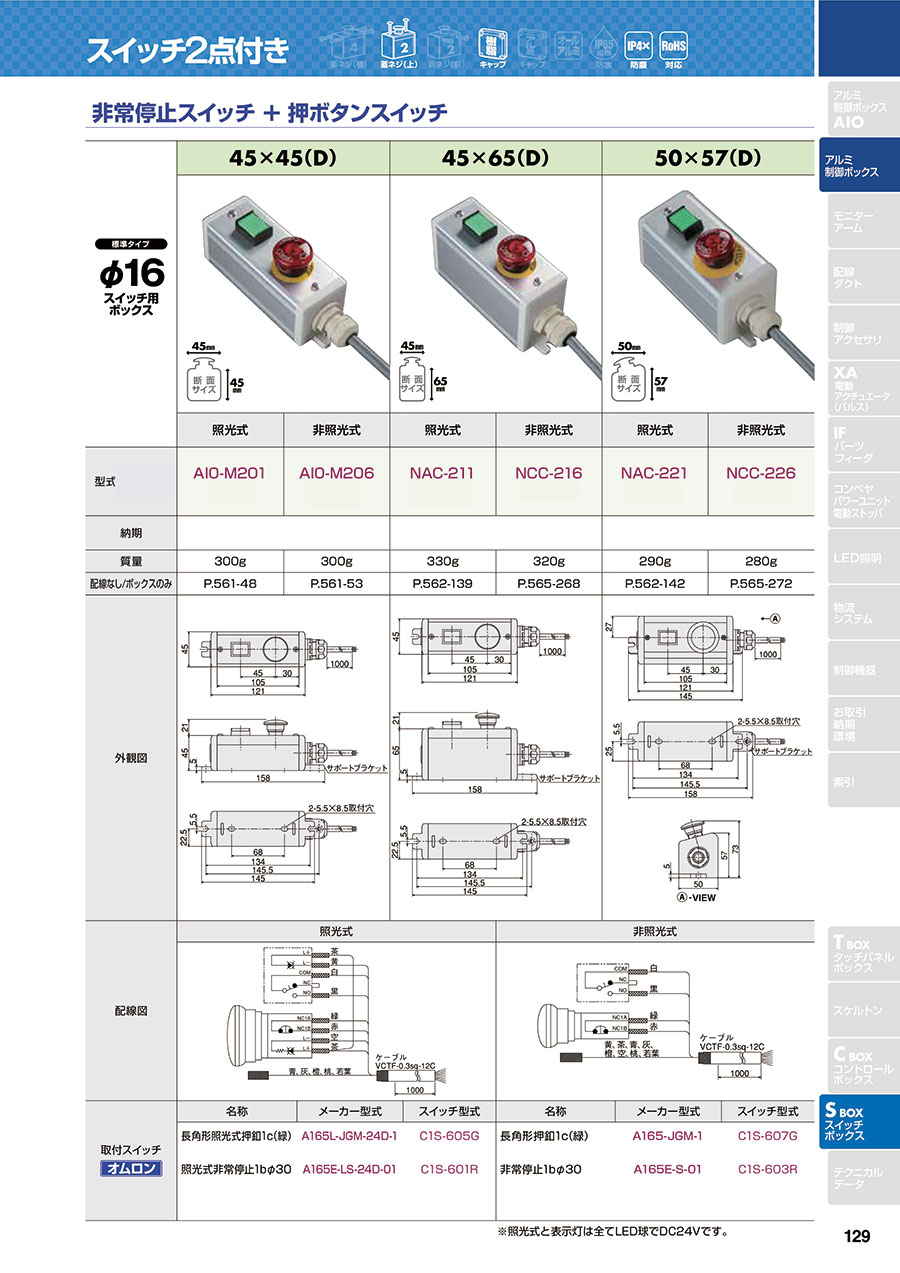

スイッチボックス SBOX オムロン 標準タイプ スイッチ2点付き
- 通常単価(税別)
- 5,048円～10,856円特別価格
- 税込単価
- 5,553円～11,942円特別価格
組立・配線済ですぐに使える即戦力スイッチボックス。【特長】・ボックス、スイッチ、ケーブルが全て組み付け...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品一覧、カタログ掲載頁は商品情報をご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
付属のサポートブラケットを使えば差し込んで締めるだけ
従来タイプでケーブルの取出し口が邪魔をしてレンチが入りにくかった部分を改良。付属サポートブラケットを使えば差したり抜いたりと簡単に取付け、取外しが可能。
取付け図1
取付け図2
取付け穴図
ボックス底面には取付け穴があらかじめ加工されている。この取付け穴を使って固定することもできる。（小さいサイズには取付け穴の無いものもあります。）
蓋の取り外し方
蓋の取り外し方
「選ぶだけ」のスイッチボックス
SUSのオールインワンスイッチボックス。
スイッチの取付け、ボックス組立および配線済みでお届けする製品で、アルミ制御ボックスの、メリットをより手軽に体験できる。
オールインワンなら手間のかかる作業がすべて不要
部品選定
部品手配
ボックス組立て
配線作業
設計
穴加工
制御ボックスに「アルミ」をオススメする理由
1.軽量
アルミの質量は、鉄の約1/3。制御ボックスにアルミを採用すると、装置全体の軽量化につながり、組立や移動による負荷の軽減に役立つ。また、軽量さはスイッチボックスやタッチパネルボックスを手持ちで使う場合にも有利に働く。
2.放熱性が高く機器に優しい
熱伝導率が高く、放熱性に優れるアルミ製ボックスは、内部に納めた電子機器が発する熱を、鉄よりも効率よく外へ逃がすことができる。機器や装置の寿命を延ばし、誤動作が発生しづらくなる。
3.耐食性に優れ、長寿命
SUSが提案するアルミ制御ボックスのベースは、アルミフレームと同じアルミ押出材。アルマイト表面処理により、高い耐食性・耐久性を誇る。塗装剥がれの心配がなく、キズや埃もつきにくいため、メンテナンスの手間を省くことができる。
4.充実のラインアップ
複雑な形状も精度よく仕上げることができるアルミ押出材を活用し、適切なサイズに切断して組み立てることで、コストを抑えつつ、使いやすさを追求したラインアップを揃えた。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,856円 ( 11,942円 ) | 4日目 |
6,858円 ( 7,544円 ) | 6日目 |
10,772円 ( 11,849円 ) | 8日目 |
9,973円 ( 10,970円 ) | 4日目 |
7,468円6,721円 ( 7,393円 ) | 9日目 |
7,668円 ( 8,435円 ) | 4日目 |
7,439円 ( 8,183円 ) | 在庫品1日目当日出荷可能 |
7,627円 ( 8,390円 ) | 6日目 |
6,728円 ( 7,401円 ) | 在庫品1日目当日出荷可能 |
6,148円 ( 6,763円 ) | 在庫品1日目当日出荷可能 |
6,612円 ( 7,273円 ) | 在庫品1日目当日出荷可能 |
5,926円 ( 6,519円 ) | 5日目 |
7,489円 ( 8,238円 ) | 6日目 |
10,736円 ( 11,810円 ) | 在庫品1日目当日出荷可能 |
9,890円 ( 10,879円 ) | 在庫品1日目当日出荷可能 |
6,697円4,687円 ( 5,156円 ) | 在庫品1日目当日出荷可能 |
5,993円 ( 6,592円 ) | 6日目 |
8,980円 ( 9,878円 ) | 6日目 |
6,828円4,096円 ( 4,506円 ) | 在庫品1日目当日出荷可能 |
9,421円 ( 10,363円 ) | 8日目 |
6,678円 ( 7,346円 ) | 7日目 |
10,816円 ( 11,898円 ) | 6日目 |
7,284円 ( 8,012円 ) | 5日目 |
6,257円 ( 6,883円 ) | 6日目 |
8,055円 ( 8,861円 ) | 6日目 |
6,794円 ( 7,473円 ) | 6日目 |
7,480円 ( 8,228円 ) | 在庫品1日目当日出荷可能 |
6,983円4,538円 ( 4,992円 ) | 在庫品1日目当日出荷可能 |
6,040円 ( 6,644円 ) | 6日目 |
5,791円 ( 6,370円 ) | 6日目 |
6,523円 ( 7,175円 ) | 6日目 |
7,613円 ( 8,374円 ) | 在庫品1日目当日出荷可能 |
7,561円 ( 8,317円 ) | 6日目 |
5,048円 ( 5,553円 ) | 7日目 |
詳細情報
基本情報
組立・配線済ですぐに使える即戦力スイッチボックス。
【特長】
・ボックス、スイッチ、ケーブルが全て組み付けされたボックス
・従来の設計、手配、組立などが一切不要で、購入後すぐに使用可能
・ふたネジ2本で、簡単に取外し可能
・鉄製のBOXと比較して、約1/3の重さ
・エンドキャップにΦ21加工済（配線穴プラグ付）
・サポートブラケットを付属（85×95（D）を除く）、BOXの取付が簡単
【用途】
・アルミ押出材を使用している為、耐食性、耐久性に優れている。工場・設備などの操作スイッチに最適
