コネクタ形状
角型
コネクタシリーズ頭文字
M・N・O
M・N・O
MCS-MIDI Classic
用途
ケーブル接続
許容電流 (A)
16
許容電圧 (V)
320
電線接続方法
スクリューレス
接続方向
ストレート
代表規格
UL / CUL / CSA
ピン・ピッチ (mm)
5
適合電線
単線 / より線 / より線(絶縁カラー付フェルール) / より線(絶縁カラー無フェルール)
単線適合断面積 (mm2)
0.08～2.5
より線適合断面積 (mm2)
0.08～2.5
より線(絶縁ｶﾗｰ付ﾌｪﾙｰﾙ）適合断面積 (mm2)
0.25～1.5
より線(絶縁ｶﾗｰ無しﾌｪﾙｰﾙ）適合断面積 (mm2)
0.25～2.5
電線適合サイズ (AWG)
28～12
最大被覆外径 (mm)
4.1
絶縁材料
ナイロン6.6
難燃グレード
UL94/V0
接点材料
銅合金
接点表面処理
錫メッキ
対応アクセサリ
マーキングアクセサリ/ 操作工具/ ダイレクト印字/ 櫛型ジャンパ/ インシュレーションストップ/ テストプラグアダプタ/ テストプラグ/ ねじ/ ストレーンリリーフハウジング/ ストレーンリリーフプレート

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

接続フィメールコネクタ、コーディング付き、ラッチ付き、グレー

フィメールコネクタグレー

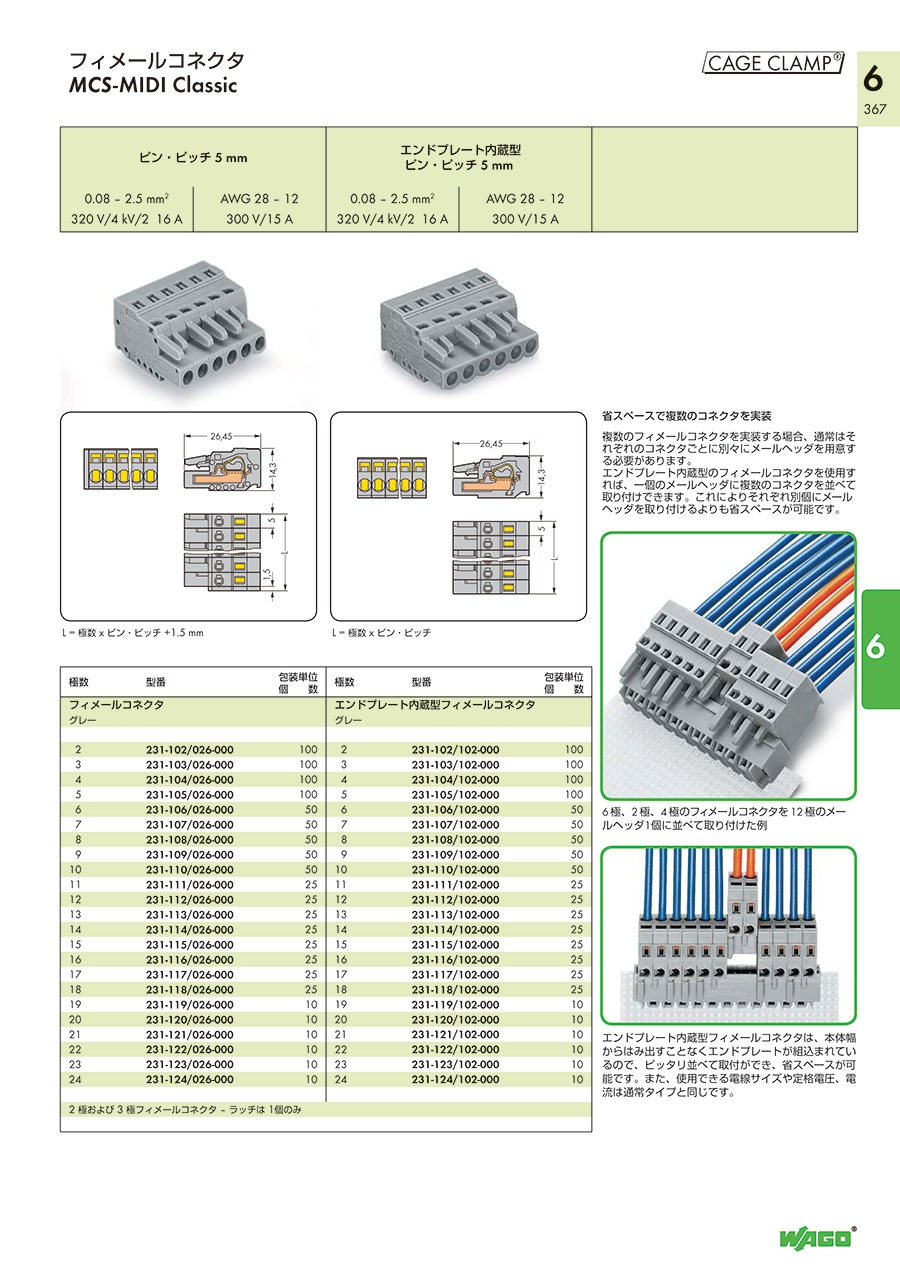

寸法図

ピン・ピッチ 5 mm
L = 極数 × ピン・ピッチ + 1.5 mm

極数	型番
フィメールコネクタグレー
2	231-102/026-000
3	231-103/026-000
4	231-104/026-000
5	231-105/026-000
6	231-106/026-000
7	231-107/026-000
8	231-108/026-000
9	231-109/026-000
10	231-110/026-000
12	231-112/026-000
16	231-116/026-000
2 極および 3 極フィメールコネクタ – ラッチは 1個のみ

ロッキングデバイス付きフィメールコネクタグレー

寸法図

ピン・ピッチ 5 mm
L = 極数 × ピン・ピッチ + 1.5 mm

極数	型番
ロッキングデバイス付フィメールコネクタグレー
2	231-102/037-000
3	231-103/037-000
4	231-104/037-000
5	231-105/037-000
8	231-108/037-000
12	231-112/037-000
16	231-116/037-000
20	231-120/037-000
2 極および 3 極フィメールコネクタ – ラッチは 1個のみ

特長

フィメールコネクタ。
単線、より線どちらでも結線可能。
垂直および水平CAGE CLAMP操作により配線が容易。

接続方法と製品説明

刃先 3.5 mm のドライバによる結線例。
フロントエントリー

刃先 3.5 mm のドライバによる結線例。
サイドエントリー

操作レバー 231-291 による結線例。

型番リスト

表示件数

型番

適用ピン・コンタクト	極数	商品タイプ	色	RoHS?	最小発注数量

オス	2	エンドプレート内蔵無し	グレー	10	1個
メス	2	ロッキングデバイス付	ライトグレー	10	1個
メス	3	ロッキングデバイス付	ライトグレー	10	1個
メス	5	ロッキングデバイス付	ライトグレー	-	1個

通常単価(税別) (税込単価)	通常出荷日

271円 ( 298円 )	在庫品1日目当日出荷可能
317円 ( 349円 )	在庫品1日目当日出荷可能
603円 ( 663円 )	在庫品1日目当日出荷可能
2,570円 ( 2,827円 )	5日目

詳細情報

基本情報

基本情報

マルチコネクションシステムMIDI フィメールコネクタ。
【特長】
・CAGE CLAMP（R）接続の操作は垂直および水平の両方向から行え、より線、単線を圧着端子不要で結線。
・適合電線0.08～2.5mm2。定格16A、320V。
・テストスロット付き。
・コーディングフィンガ付。
【用途】
・電線の中継用に使用。
・パネル貫通用途。
・機器の小型化、省スペース化に最適。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
SS30UCR UL／CE対応
ミスミ
SS300R　UL規格　小径
SS300R　UL規格　小径・低価格
ミスミ
PRC05コネクタワンタッチ・中継タイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スプリング式コネクタ・231シリーズ・5mmピッチ・メスのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

ヒーターの中継に

満足度：5.02021/01/18

生産設備のバンドヒータ接続の中継に使用しています。メーカー付属品が付属でなくなったため。バラ購入ができて助かります。

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qスプリングがゆるむことは無いですか？

ヘタリや折れの無い高品質のスプリングを使用しており、操作しない限りゆるまない構造です。CAGECLAMP®スプリングは鉄道車両や交通信号などで多くの実績があります。

Q結線の確認はどのように行いますか?

各製品に規定された電線のむき長さを守り結線後、軽く引っ張ることで確認できます。スクリューレスですから締め付けトルク管理は不要です。
