スプリング式メールコネクタ 231シリーズ 5.08mmピッチ オス

  • コネクタ形状
    角型
  • コネクタシリーズ頭文字
    M・N・O
  • M・N・O
    MCS-MIDI Classic
  • 適用ピン・コンタクト
    オス
  • 用途
    ケーブル接続
  • 許容電流 (A)
    12
  • 許容電圧 (V)
    320
  • 電線接続方法
    スクリューレス
  • 接続方向
    ストレート
  • 代表規格
    UL / CUL / CSA
  • オレンジ
  • ピン・ピッチ (mm)
    5.08
  • 適合電線
    単線 / より線 / より線(絶縁カラー付フェルール) / より線(絶縁カラー無フェルール)
  • 単線 適合断面積 (mm2)
    0.08~2.5
  • より線 適合断面積 (mm2)
    0.08~2.5
  • より線(絶縁カラー付フェルール) 適合断面積 (mm2)
    0.25~1.5
  • より線(絶縁カラー無しフェルール) 適合断面積 (mm2)
    0.25~2.5
  • 電線適合サイズ (AWG)
    28~12
  • 絶縁材料
    ナイロン6.6
  • 難燃グレード
    UL94/V0
  • 接点材料
    電気銅
  • 接点表面処理
    錫メッキ
  • 対応アクセサリ
    マーキングアクセサリ/ 操作工具/ セパレータ/ 櫛型ジャンパ/ インシュレーションストップ/ コーディングキー/ ねじ/ ストレーンリリーフハウジング/ ストレーンリリーフプレート

型番:

231-632
解除
    • この商品は10個からご注文いただけます。

    数量:

    閲覧中の商品と併せてご検討ください

    -閉じる

    231-632の仕様・寸法情報

    コネクタ形状
    角型
    コネクタシリーズ頭文字
    M・N・O
    M・N・O
    [その他] MCS-MIDI Classic
    適用ピン・コンタクト
    オス
    極数
    2
    用途
    ケーブル接続
    許容電流(A)
    12
    許容電圧(V)
    320
    電線接続方法
    [その他] スクリューレス
    接続方向
    ストレート
    代表規格
    UL / CUL / CSA
    オレンジ
    ピン・ピッチ(mm)
    5.08
    適合電線
    より線 / より線(絶縁カラー付フェルール) / より線(絶縁カラー無フェルール) / 単線
    単線 適合断面積(mm2)
    0.08~2.5
    より線 適合断面積(mm2)
    0.08~2.5
    より線(絶縁カラー付フェルール) 適合断面積(mm2)
    0.25~1.5
    より線(絶縁カラー無しフェルール) 適合断面積(mm2)
    0.25~2.5
    電線適合サイズ(AWG)
    28~12
    絶縁材料
    ナイロン6.6
    難燃グレード
    UL94/V0
    接点材料
    電気銅
    接点表面処理
    錫メッキ
    対応アクセサリ
    マーキングアクセサリ/ 操作工具/ セパレータ/ 櫛型ジャンパ/ インシュレーションストップ/ コーディングキー/ ねじ/ ストレーンリリーフハウジング/ ストレーンリリーフプレート
    RoHS?
    -
    -
    -

    商品情報

    スプリング式コネクタ・231シリーズ・5.08mmピッチ・オスの仕様について

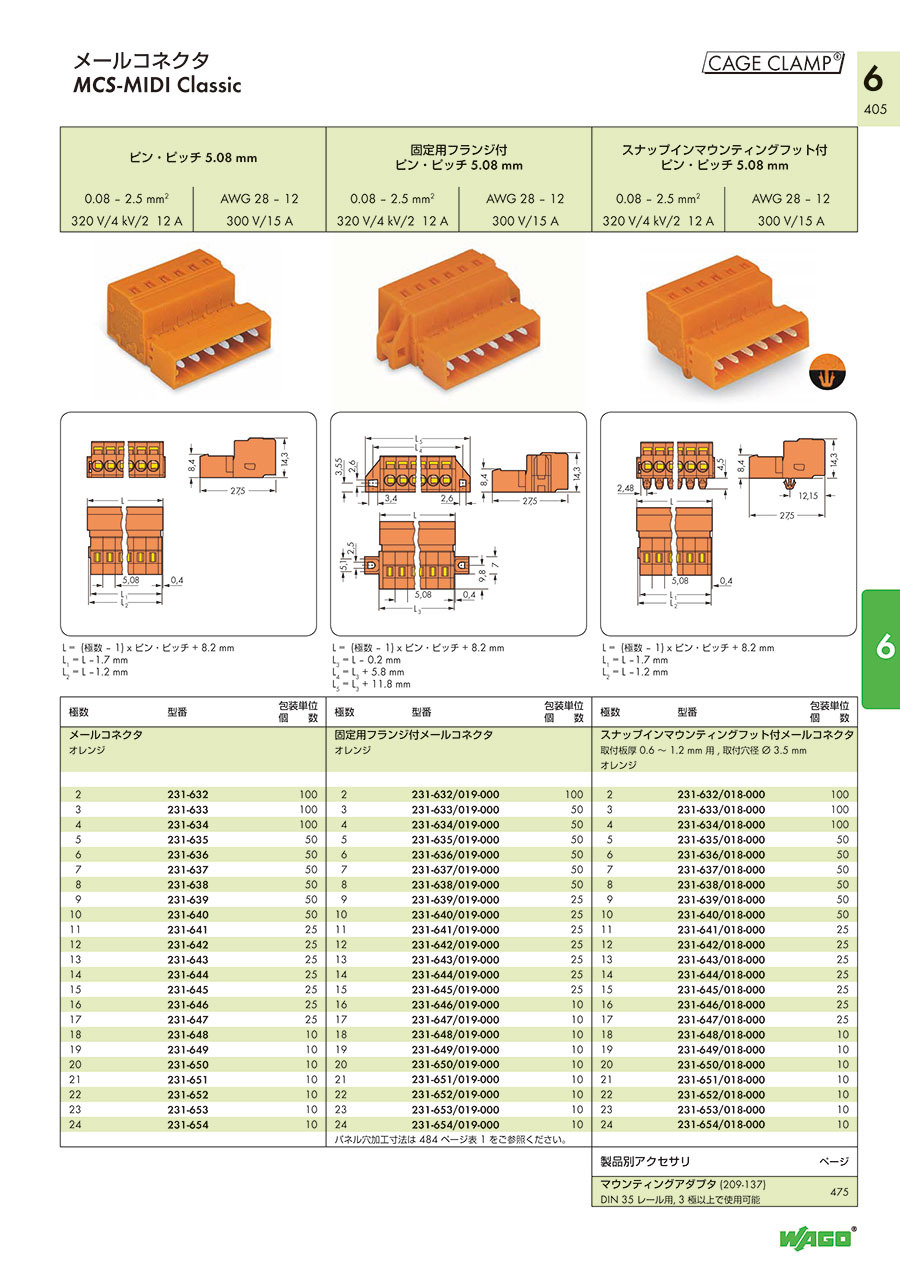

    スプリング式コネクタ・231シリーズ・5.08mmピッチ・オスの寸法図 L=(極数-1)×ピン・ピッチ+8.2mm L<sub>1</sub>=L-1.7mm L<sub>2</sub>=L-1.2mm

    スプリング式コネクタ・231シリーズ・5.08mmピッチ・オスの寸法図
    L=(極数-1)×ピン・ピッチ+8.2mm
    L1=L-1.7mm
    L2=L-1.2mm

    ピン・ピッチ5.08mm
    0.08-2.5mm2 AWG 28-12
    320V/4kV/2 12A300V/15A
    極数型番
    メールコネクタ
    オレンジ
    2231-632
    3231-633
    4231-634
    6231-636
    ピン・ピッチ5mm5.08mm
    定格IEC/EN 60664-1IEC/EN 60664-1
    過電圧カテゴリIIIIIIIIIIIIIIII
    汚染度322322
    定格電圧320V320V630V320V320V630V
    定格サージ電圧4kV4kV4kV4kV4kV4kV
    定格電流12A12A12A12A12A12A
    規格UL/CSAUL/CSA
    UL 1059 使用用途BCDBCD
    定格電圧300V-300V300V-300V
    定格電流 UL15A-10A15A-10A
    定格電流 CSA15A-10A15A-10A

    技術データ。

    接続方法CAGE CLAMP
    適合電線サイズ:単線0.08-2.5mm2
    適合電線サイズ:より線0.08-2.5mm2
    適合電線サイズ:より線0.25-1.5mm2(絶縁カラー付フェルール)
    適合電線サイズ:より線0.25-2.5mm2(絶縁カラー無しフェルール)
    AWG28-12 12:被覆外径によりご使用できない場合があります。
    最大被覆外径φ4.1mm
    むき長さ8-9mm

    仕様。

    材料グループI
    絶縁材料ナイロン 6.6(PA 6.6)
    難燃グレードUL 94/V0
    使用温度範囲-60℃~+100℃
    クランプスプリングステンレス鋼
    接点材料電気銅
    接点表面処理錫メッキ

    材料。

    この商品の特長について

    【電流低減曲線】

    【電流低減曲線】
    231-102/026-000フィメールコネクタ
    +231-602メールコネクタ
    ピン・ピッチ5mm/電線断面積2.5mm2“より線”
    EN60512-5-2に基づく/低減係数0.8

    使用例

    使用例

    この商品の使用上の注意について

    • ※ MCS(MULTI CONNECTION SYSTEM)の着脱は無通電・無負荷時に行って下さい。
    • ※ ヘッダピンは人が触れる恐れがありますので、露出した状態での使用時には通電を停止する等、感電防止対策を行って下さい。

    開発秘話



    CAGECLAMPスプリングは、ねじのゆるみを解決するために1977年ドイツで開発され40年の実績をもつ革新的な電線接続技術です。
    現在では30,000種類を超えるラインナップで製造業・屋内配線・プラント・発電所などあらゆる電気配線用途に使用されています。

    型番リスト

    表示件数
    型番
    231-632

    極数

    RoHS?最小発注数量
    2
    -
    10個
    通常単価(税別) (税込単価)
    通常出荷日
    1,072
    ( 1,179 )
    5日目

    詳細情報

    基本情報

    電線を剥き出すだけで簡単に結線できるスプリング式のオス側のナイロンコネクタ。
    【特長】
    ・圧着端子加工やネジ締めが不要で大幅な省工数で結線ができる。
    ・ネジのゆるみがなくなり信頼性が向上できる。
    ・小型で狭い場所にも取付けが可能。
    ・「電線-電線」および「基板-電線」の接続用。
    ・より線、単線を圧着端子不要で結線できる。
    ・CAGE CLAMP(R)接続の操作は垂直および水平の両方向から行え、オプションのレバーにより指操作の結線もできる。
    ・スナップインマウンティングフット付や、パネルまたは貫通パネルマウント用固定フランジ付タイプもある。
    ・アクセサリのコーディングキーを取り付けできる。
    【用途】
    ・電線をコネクタ付にする際、圧着端子加工を省く際等に最適。
    ・ネジのゆるみ、スペースがなく困っている時等に利用可能。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    スプリング式メールコネクタ 231シリーズ 5.08mmピッチ オスの型番231-632のページです。 型番231-632に関する仕様情報を記載しております。
    スプリング式メールコネクタ 231シリーズ 5.08mmピッチ オスのレビュー
    この商品のレビューはありません

    よくあるご質問(FAQ)

    Qスプリングがゆるむことは無いですか?
    A
    ヘタリや折れの無い高品質のスプリングを使用しており、操作しない限りゆるまない構造です。CAGECLAMPスプリングは鉄道車両や交通信号などで多くの実績があります。
    Q結線の確認はどのように行いますか?
    A
    各製品に規定された電線のむき長さを守り結線後、軽く引っ張ることで確認できます。スクリューレスですから締め付けトルク管理は不要です。
