未確定：候補が8型番あります。

ワゴ

中継用端子台櫛形ジャンパ（絶縁） 2004シリーズ用

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（2件）

通常単価(税別): 145円～649円特別価格

税込単価: 160円～714円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ワゴ

中継用端子台差込型ジャンパ（絶縁） 2002シリーズ用

通常価格(税別)： 70円 (税込価格：77円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ワゴ

中継用端子台差込型ジャンパ（絶縁） 2004シリーズ用

通常価格(税別)： 73円 (税込価格：80円)

通常出荷日：在庫品1日目

TOPJOB Sレールマウント中継／分岐端子台用差込型ジャンパ中継用端子台 ...

詳細情報を確認する

色
グレー
製品名称
差込型飛越ジャンパ(絶縁)
色詳細
ライトグレー
適合シリーズ
2004
定格電流 (A)
32

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

中継用端子台差込型ジャンパ（絶縁） 2004シリーズ用の詳細

中継用端子台差込型ジャンパ（絶縁） 2004シリーズ用商品イメージ

中継用端子台差込型ジャンパ（絶縁） 2004シリーズ用の仕様

櫛形ジャンパ／絶縁／1～3
定格電圧（III/3）：800V
定格電流：32A
定格電流（Ex e II）：30A
幅：16.5mm／0.65inch
高さ：19mm／0.748inch
深さ：4.1mm／0.161inch
カラー：ライトグレー
火災負荷：0.01MJ
重量：1.761g
梱包タイプ：BOX
製品ファミリー：TOPJOB S
主要製品機能：ジャンパ
付属製品機能：Push-in type jumper bar
製品タイプ：アクセサリ

型番リスト

表示件数

型番

2004-433
2004-434
2004-435
2004-436
2004-437
2004-438
2004-439
2004-440

説明

寸法

(mm)

RoHS?

最小発注数量

2極（1→3）	H19ｘW16.5ｘD4.1mm	10	10個
2極（1→4）	H19ｘW22.8ｘD4.1mm	10	1個
2極（1→5）	H19ｘW29ｘD4.1mm	10	1個
2極（1→6）	H19ｘW35.2ｘD4.1mm	10	1個
2極（1→7）	H19ｘW41.4ｘD4.1mm	10	1個
2極（1→8）	H19ｘW47.6ｘD4.1mm	10	1個
2極（1→9）	H19ｘW53.9ｘD4.1mm	10	1個
2極（1→10）	H19ｘW60.1ｘD4.1mm	10	1個

通常単価(税別) (税込単価)	通常出荷日

145円 ( 160円 )	在庫品1日目当日出荷可能
233円174円 ( 191円 )	在庫品1日目当日出荷可能
310円 ( 341円 )	在庫品1日目当日出荷可能
390円97円 ( 107円 )	在庫品1日目当日出荷可能
466円116円 ( 128円 )	在庫品1日目当日出荷可能
544円136円 ( 150円 )	在庫品1日目当日出荷可能
636円159円 ( 175円 )	在庫品1日目当日出荷可能
649円162円 ( 178円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

TOPJOB Sレールマウント中継／分岐端子台用差込型ジャンパ中継用端子台差込型ジャンパ。
【用途】
・TOPJOB S端子台のジャンパスロットに取付けてコモニング（渡り）が可能。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

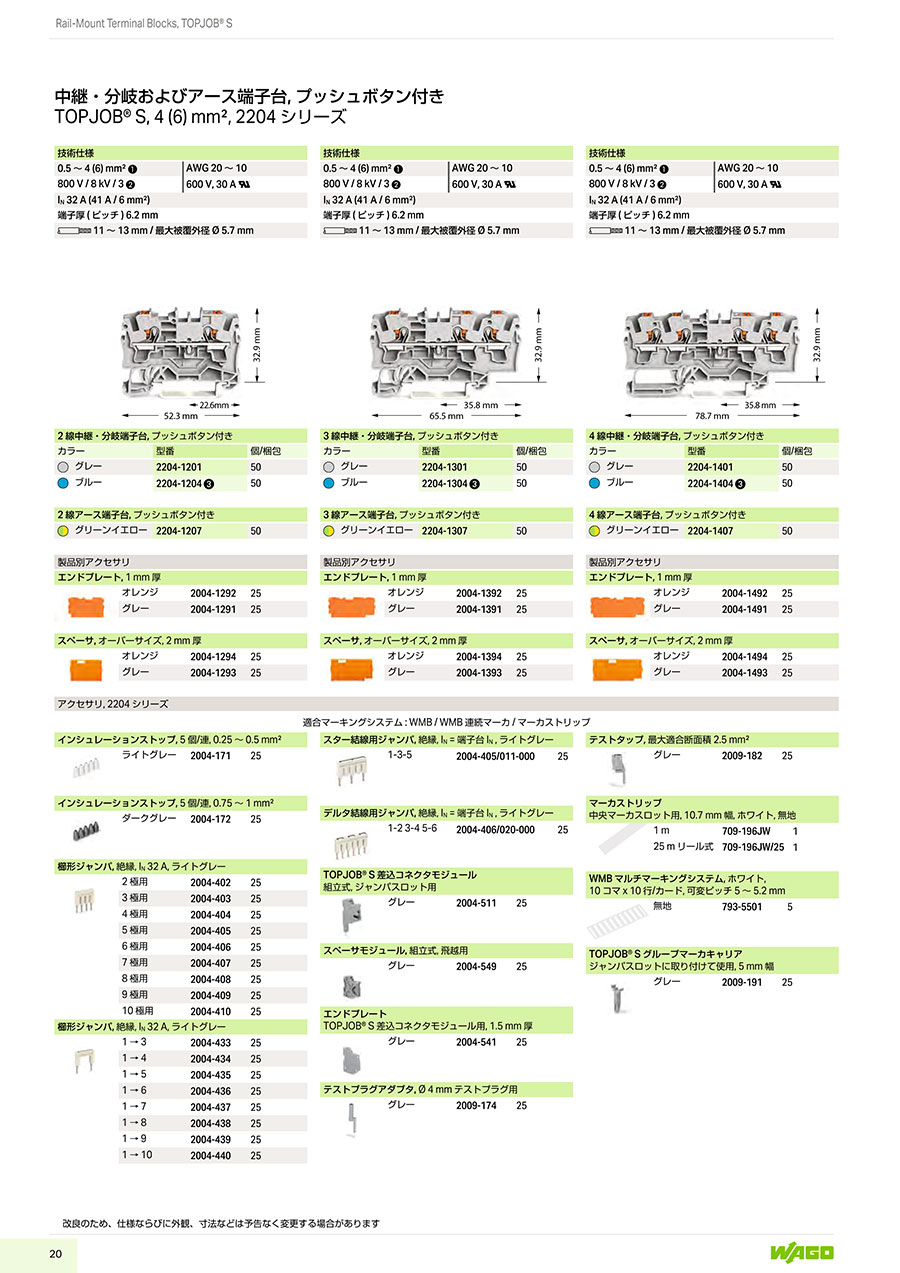

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

中継用端子台櫛形ジャンパ（絶縁） 2004シリーズ用のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qジャンパを取付けた極に電線を結線できますか？

はい。ジャンパは専用のスロットに取付けるため電線は同じ極に結線できます。

Q取付け、取外し方法は？

取付けは差込むだけで、取外しはドライバで行います。
