レールマウント端子台用 ワイヤー式ジャンパー
- 製品名称
- 差込型ワイヤジャンパ(絶縁)
- 説明
- 適合電線：0.75mm2
- 適合シリーズ
- 279, 280, 281, 290, 769, 780, 781, 880
- 定格電圧 (V)
- 800
- 定格電流 (A)
- 9
- 備考
- ワイヤジャンパの電線長さ：60mm
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
249-125の仕様・寸法情報
製品名称
差込型ワイヤジャンパ(絶縁)
説明
適合電線：0.75mm2
適合シリーズ
279, 280, 281, 290, 769, 780, 781, 880
定格電圧(V)
800
定格電流(A)
9
備考
ワイヤジャンパの電線長さ：60mm
商品情報
レールマウント端子台用 ワイヤー式ジャンパーの詳細
レールマウント端子台用 ワイヤー式ジャンパー 商品イメージ（1）
レールマウント端子台用 ワイヤー式ジャンパー 商品イメージ（2）
レールマウント端子台用 ワイヤー式ジャンパーの仕様
- 差込型ワイヤジャンパ／絶縁／電線断面積0.75mm2
- 定格電圧（III/3）：800V
- 定格インパルス電圧（III/3）：8kV
- 定格電流：9A
- 電線ジャンパのワイヤ長：L=60mm
- 火災負荷：2.319MJ
- 重量：2.013g
- 梱包タイプ：BOX
- 主要製品機能：ジャンパ
- 付属製品機能：Push-in type jumper bar
- 製品タイプ：アクセサリ
使用上のご注意
- ※ 完全に差し込まれるまで電線ジャンパを挿入して下さい。
詳細情報
基本情報
電線をデイジーチェーン接続したコモニング（渡り配線）用電線ジャンパ 端子台。
【特長】
・ワイヤー式なので飛び越ししたコモンニングが可能
・デイジーチェーンで最大50極の連続コモニングが可能
・1つの電線接続部でコモニング可能
・電流容量8A
【用途】
・電線接続穴が限られている、もしくは足りない時に使用
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

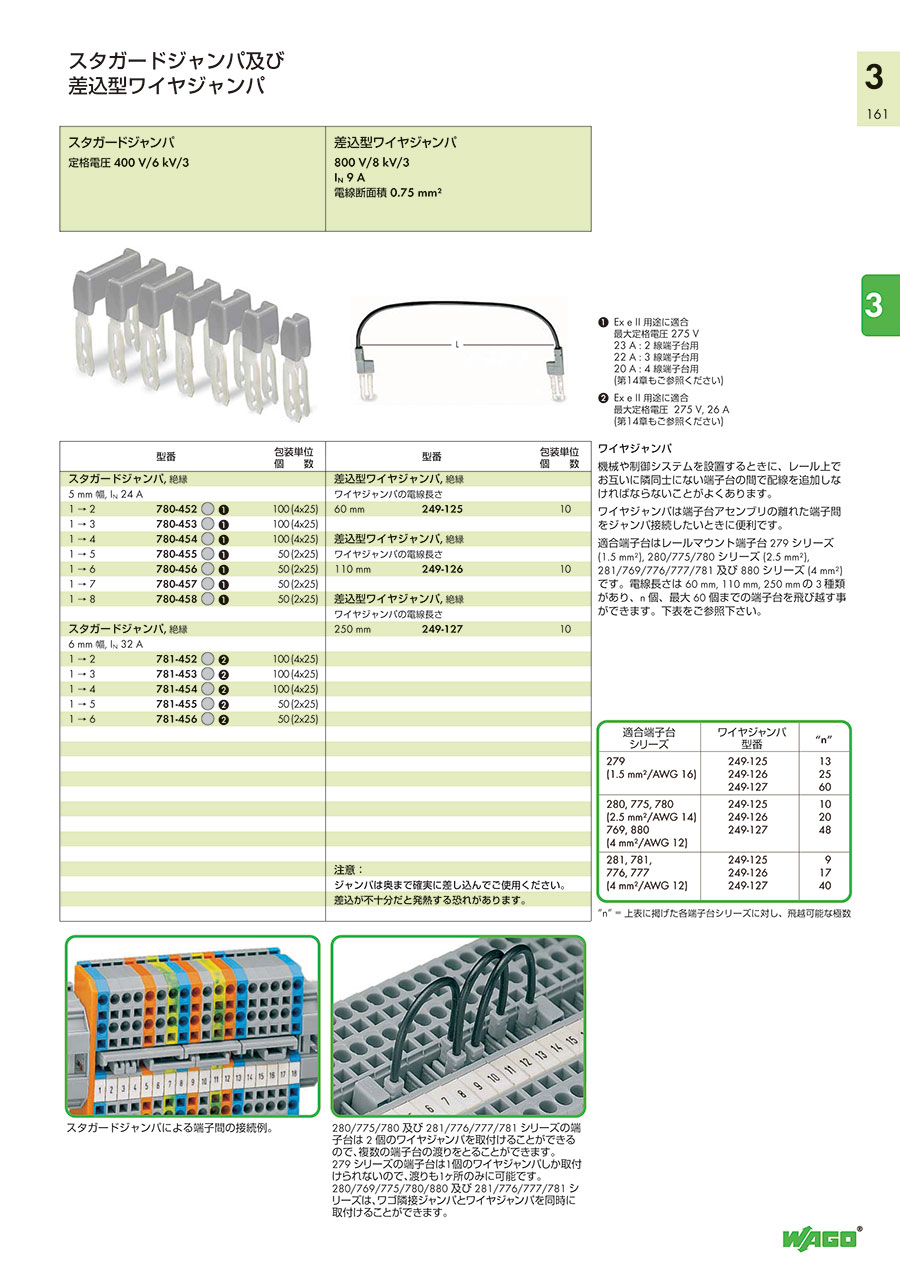

カタログ
レールマウント端子台用 ワイヤー式ジャンパーの型番249-125のページです。
型番249-125に関する仕様情報を記載しております。
レールマウント端子台用 ワイヤー式ジャンパーのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q極間の長さは？
A
端子間の電線長150mmです。
Q電線サイズは？
A
1mm2です。
