新型スプリング式コネクタ770（WINSTA）シリーズ用コーディングピン・防塵カバー
- 通常単価(税別)
- 185円～219円特別価格
- 税込単価
- 204円～241円特別価格
WINSTAコネクタに取付けて、電線接続部をカバーし防塵、保護。【特長】・防水性はない。・塩化ビニル製...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
WINSTA MIDI 用 防塵カバーの特長
製品仕様
商品外形図
| 名前 | 値 | 単位 |
|---|---|---|
| SAPからの梱包タイプ | BOX | - |
| Legend（ratings） | （III／3）Overvoltage category III／Pollution degree 3 | - |
| 保護等級 | IP20 | - |
| カラー | グレー | - |
| 絶縁材料 | Polyamide 66（PA66） | - |
| 可燃性カテゴリ、UL94に基づく | V0 | - |
| 火災負荷［MJ］ | 0.002 | MJ |
| 重量［g］ | 0.06 | g |
| Ambient temperature (operation) |
-35…85℃ | - |
| 処理温度 | -5℃…+40℃ | - |
| Product Family | WINSTA MIDI | - |
| 製品機能 | コーディング | - |
| Product type | Accessories | - |

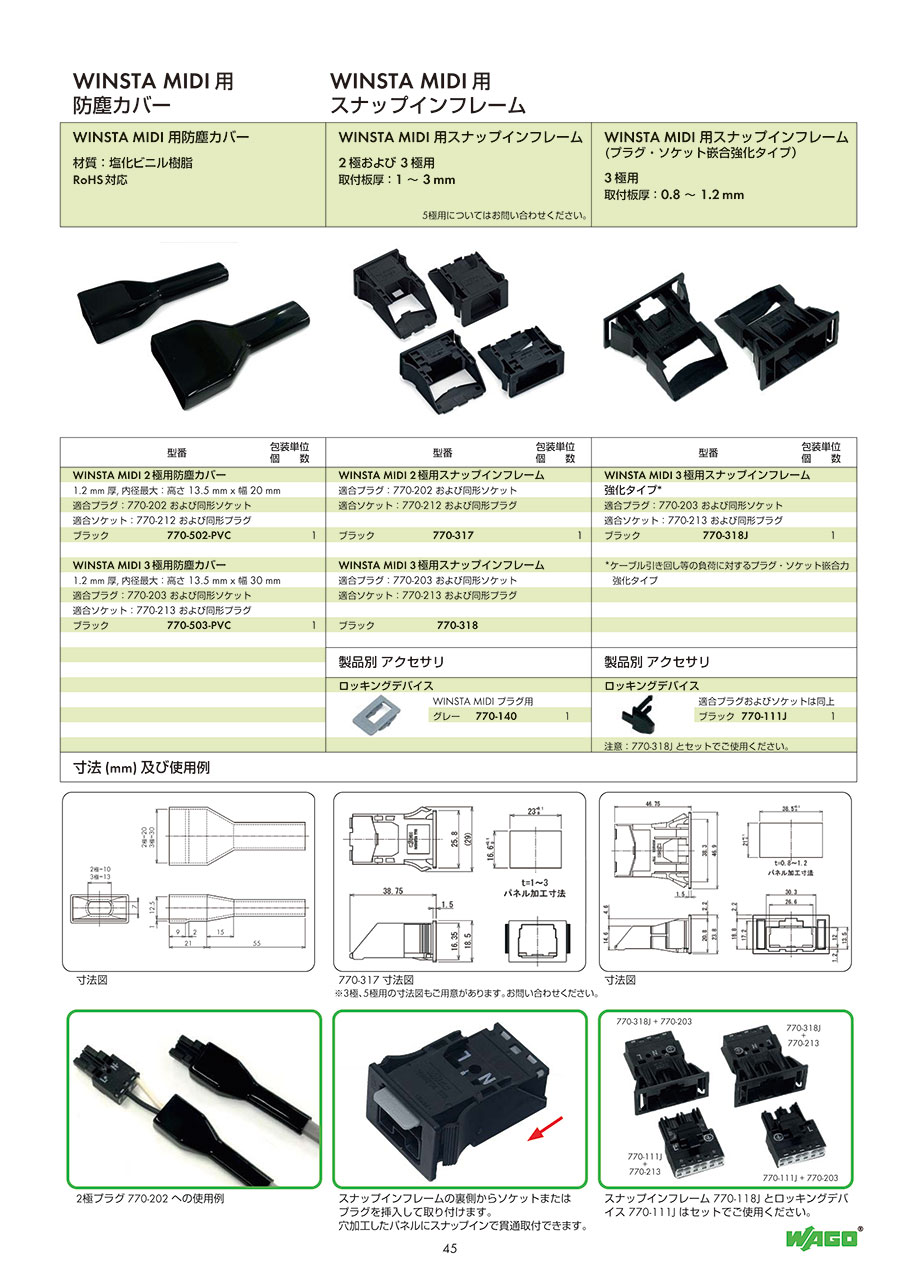

WINSTA MIDI 2・3極用防塵カバーの仕様
外形寸法図
| 型番 |
|---|
| WINSTA MIDI2極用防塵カバー |
| 1.2mm厚,内径最大：高さ13.5mm×幅20mm |
| 適合プラグ：770-202および同形ソケット |
| 適合ソケット：770-212および同形プラグ |
| ブラック770-502-PVC |
| WINSTA MIDI3極用防塵カバー |
| 1.2mm厚,内径最大：高さ13.5mm×幅30mm |
| 適合プラグ：770-203および同形ソケット |
| 適合ソケット：770-213および同形プラグ |
| ブラック770-503-PVC |
開発秘話
WINSTAコネクタには、アクセサリーとしてハードタイプのカバーがありますが、取付作業性とコスト面で改善要望がありました。
本製品は簡単に取付けでき作業性を向上し、低コストを実現しました。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
185円 ( 204円 ) | 在庫品1日目当日出荷可能 |
219円153円 ( 168円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
WINSTAコネクタに取付けて、電線接続部をカバーし防塵、保護。
【特長】
・防水性はない。
・塩化ビニル製で柔らかく、取り扱いが容易。
・電線を通してかぶせるだけで取付けが簡単。
・工具不要で取付け可能。
・低コスト。
【用途】
・WINSTAコネクタの電線接続部の防塵、保護。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
