未確定：候補が2型番あります。

ワゴ

プリント基板用端子台用エンドプレート

カタログ |

通常単価(税別): 30円～56円

税込単価: 33円～62円

通常出荷日：5日目

プリント基板用端子台用の終端に取付けるエンドプレート。【特長】・プリント基板用端子台用エンドプレートで...

詳細を確認

よく一緒に見られています

ワゴ

中継用端子台用エンドプレート

通常価格(税別)： 23円 (税込価格：25円)

通常出荷日：在庫品1日目

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

プリント基板用端子台用エンドプレートのラインナップ

スナップオンタイプ／1mm厚

236シリーズ用エンドプレート

カラー	型番
グレー	236-100
ダークグレー	236-200
ライトグレー	236-300
ブルー	236-400
オレンジ	236-600
オリーブグリーン	236-700
ブラック	236-850

255シリーズ用エンドプレート

カラー	型番
グレー	255-100
レッド	255-500
オレンジ	255-600
オリーブグリーン	255-700

256シリーズ用エンドプレート

カラー	型番
オレンジ	256-600
ブラック	256-800

257シリーズ用エンドプレート

カラー	型番
グレー	257-100
レッド	257-500
オレンジ	257-600
オリーブグリーン	257-700

開発秘話

CAGECLAMPスプリングは、ねじのゆるみを解決するために1977年ドイツで開発され40年の実績をもつ革新的な電線接続技術です。現在では30,000種類を超えるラインナップで製造業・屋内配線・プラント・発電所などあらゆる電気配線用途に使用されています。

型番リスト

表示件数

型番

236-400

256-600

色	色詳細	適合シリーズ	適合端子台	適合型番	RoHS?	最小発注数量

-	ブルー	236	プリント基板用端子	236-753/999-950 / 236-743/999-950 / 236-736/999-950 / 236-601 / 236-501 / 236-401 / 236-301 / 236-201 / 236-101 / 236-89□ / 236-88□ / 236-85□ / 236-76□ / 236-75□ / 236-74□ / 236-73□ / 236-72□ / 236-71□	10	10個
-	オレンジ	256	操作レバー付端子	256-763/999-950 / 256-753/999-950 / 256-743/999-950 / 256-601 / 256-501 / 256-401 / 256-76□ / 256-75□ / 256-74□	-	25個

通常単価(税別) (税込単価)	通常出荷日

56円 ( 62円 )	5日目
30円 ( 33円 )	5日目

詳細情報

基本情報

基本情報

プリント基板用端子台用の終端に取付けるエンドプレート。
【特長】
・プリント基板用端子台用エンドプレートで、シリーズごとに選択ができる。
・型番：236、255、256、257シリーズごとに形状に合わせた専用品を用意。
・スナップオンタイプで、1mm厚で展開している。
【用途】
・ブロック式端子台の終端に取付ける終端のフタとして利用可能。

カタログ

商品TOP

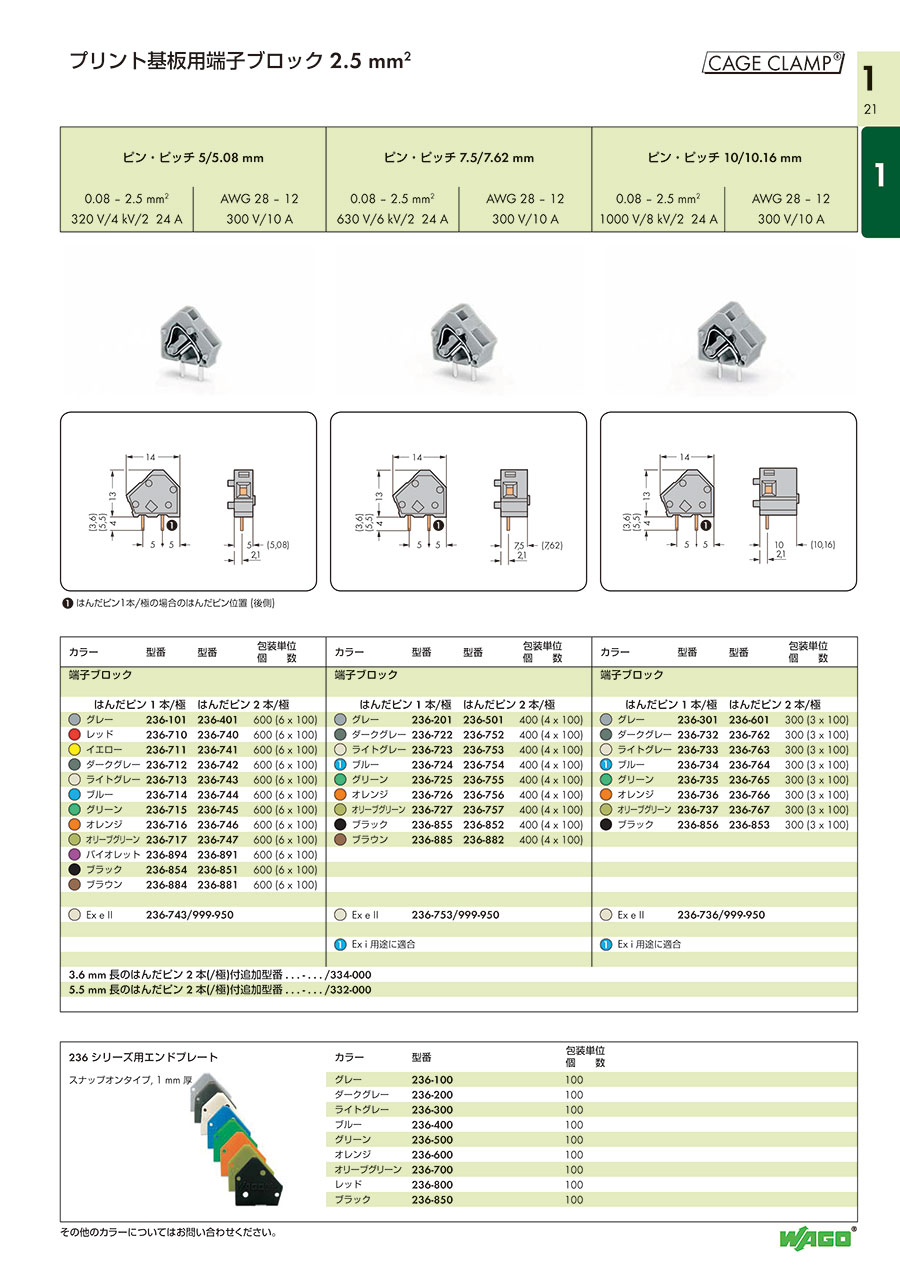

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

プリント基板用端子台用エンドプレートのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qエンドプレートは必ず必要ですか？

はい。取付けない場合絶縁できず、使用できませんので終端には必ず取付けて下さい。極数組立品には標準で付いています。
