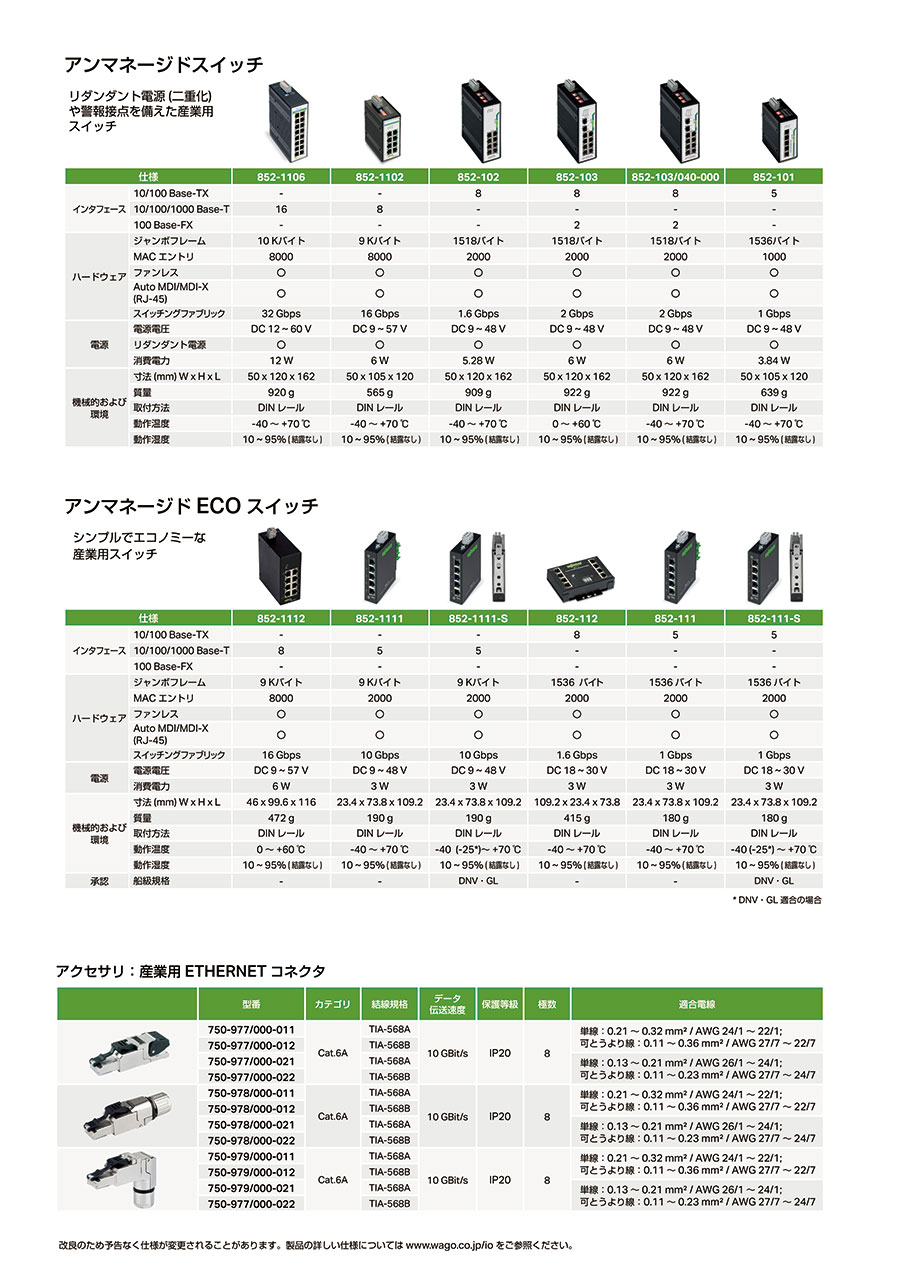

産業用スイッチングHUB 852シリーズ アンマネージドスイッチ

産業用スイッチ100BASE-TXの特長

• 堅牢な筐体でできた産業用Ethernetスイッチ(スイッチングハブ)。
• 5ポート(852-101)/8ポート(852-102/852-1102)/16ポート(852-1106)
• 二重化に対応した電源、稼動監視に警報接点(リレー)を有し、高い信頼性が求められるアプリケーションにも幅広く対応。
• DC 電源の二重化に対応
• 広範囲な電源電圧:DC9V～48V(852-101/852-102)/DC9V～57V(852-1102)/DC12V～60V(852-1106)
• 警報接点の動作をDIPスイッチにより設定
• IEEE802.3,IEEE802.3u 完全準拠
• ノンブロッキング、ストア&フォワードスイッチング
• (全ポート)オートネゴシエーション
• (全ポート)オート MDI/MDIX

852-101の特長

商品画像(852-101)

ポート数	10/100Base-TX (RJ-45)x5
規格	IEEE 802.3u 100Base-TX;
	IEEE 802.3 10Base-T
最大距離	100m (10/100Base-TX)
電源電圧	DC 9V～48V(線長＜3 m)
最大消費電力	3.84 W
標準消費電力(24 V)	3.36 W
動作温度	-40℃～+70℃
保存温度	-40℃～+80℃
相対湿度	95%(結露なし)
寸法(mm)W×H×L	50×105×120
	高さは DIN35 レールの上端からの寸法
重量	約 639g
耐振動性	IEC 60068-2-6 に基づく
耐衝撃性	IEC 60068-2-27 に基づく
保護等級	IP 30
EMC CE-イミュニティ	EN 61000-6-2 (2005)に基づく
EMC CE-エミッション	EN 61000-6-4 (2001)に基づく

各部名称

1. 1.主電源LED
2. 2.リダンダント電源LED
3. 3.アラームLED
4. 4.TXポート100Mbps LED
5. 5.TXポートLNK/ACT LED
6. 6.TXポート(5)

852-102の特長

商品画像(852-102)

ポート数	10/100Base-TX (RJ-45)x8
規格	IEEE 802.3u 100Base-TX;
	IEEE 802.3 10Base-T
スループット	14,880/148,800 パケット/秒(pps)
	(10/100Mbps ポートにて)
最大距離	100m (10/100Base-TX)
電源電圧	DC 9V～48V(線長＜3 m)
最大消費電力	5.28 W
標準消費電力(24 V)	4.56 W
動作温度	-40℃～+70℃
保存温度	-40℃～+80℃
相対湿度	95%(結露なし)
寸法(mm)W×H×L	50×120×162
	高さは DIN35 レールの上端からの寸法
重量	約 909g
耐振動性	IEC 60068-2-6に基づく
耐衝撃性	IEC 60068-2-27 に基づく
保護等級	IP 30
EMC CE-イミュニティ	EN 61000-6-2 (2005)に基づく
EMC CE-エミッション	EN 61000-6-3 (2001)に基づく

各部名称

1. 1.主電源LED
2. 2.リダンダント電源LED
3. 3.アラームLED
4. 4.TXポート100Mbps LED
5. 5.TXポートLNK/ACT LED

852-1102の特長

商品画像(852-1102)

ポート数	10/100/1000Base-TX (RJ-45)x8
規格	IEEE 802.3u 100Base-TX/FX;
	IEEE 802.3 10Base-T;
	IEEE 802.3ab 1000Base-T
最大距離	100m (10/100/1000Base-T)
電源電圧	DC 9V～57V
最大消費電力	6 W
動作温度	-40℃～+70℃
保存温度	-40℃～+80℃
相対湿度	95%(結露なし)
寸法(mm)W×H×L	50×105×120
	高さは DIN35 レールの上端からの寸法
重量	約 565g
耐振動性	IEC 60068-2-6 に基づく
耐衝撃性	IEC 60068-2-27 に基づく
保護等級	IP 30
EMC CE-イミュニティ	EN 61000-6-2 (2005)に基づく
EMC CE-エミッション	EN 61000-6-4 (2001)に基づく

各部名称

1. 1.主電源LED
2. 2.リダンダント電源LED
3. 3.アラームLED
4. 4.TXポート100Mbps LED
5. 5.TXポートLNK/ACT LED

852-1106の特長

商品画像(852-1106)

ポート数	10/100/1000Base-T (RJ-45)x16
規格	IEEE 802.3u 100Base-TX/FX;
	IEEE 802.3 10Base-T;
	IEEE 802.3ab 1000Base-T
電源電圧	DC 12V～60V
最大消費電力	12 W
動作温度	-40℃～+70℃
保存温度	-40℃～+80℃
相対湿度	95%(結露なし)
寸法(mm)W×H×L	50×120×162
	高さは DIN35 レールの上端からの寸法
重量	約 920g
耐振動性	IEC 60068-2-6に基づく
耐衝撃性	IEC 60068-2-27 に基づく
保護等級	IP 30
EMC CE-イミュニティ	EN 61000-6-2 (2005)に基づく
EMC CE-エミッション	EN 61000-6-3 (2001)に基づく

各部名称

1. 1.主電源LED
2. 2.リダンダント電源LED
3. 3.アラームLED
4. 4.TXポート100Mbps LED
5. 5.TXポートLNK/ACT LED
