コンパクトタイプ端子台 ビス止め スナップイン 260シリーズ
- 一部SALE 2026/03/31まで
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 108円～1,294円特別価格
- 税込単価
- 119円～1,423円特別価格
スクリューレスで簡単結線できる小型端子台。 【特長】 ・端子厚（ピッチ）は5m...
詳細情報を確認する- 結線方式
- スクリューレス
- 定格電流（UL） (A)
- 10
- 商品タイプ（□□端子台)
- コンパクト
- 定格電圧 (V)
- 400
- 定格電流 (A)
- 18
- 電圧（UL規格） (V)
- 300
- 電圧（CSA規格） (V)
- 300
- 電流（CSA規格） (A)
- 15
- 適合電線
- より線 / 単線 / 可とうより線(フェルール圧着) / 可とうより線(先端ボンディング) / 可とうより線
- 適合 電線断面積 (mm2)
- 0.08～1.5
- 適合 電線サイズ (AWG)
- 28～16
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
コンパクトタイプ端子ブロック/端子台260シリーズの特長
端子台はブロック式で、自由な極数で組み立てが可能。
端子台の終端にエンドプレートを取り付け。
端子台はビス留めでパネル等に固定できる。
電線の接続はCAGE CLAMPによりワンタッチで行える。ドライバで上から押してスプリングを開き、電線を挿入した後、ドライバを離せば結線できる。
プラスドライバや刃幅の大きなドライバでもスプリング操作ができるプッシュボタン付きのタイプも用意。
端子番号表示には専用貼付けマーカを用意。
マウンティングフットは35～40mm間隔で取り付ける必要あり。
専用工具を使用して、ジャンパを取り付け可能。また、ジャンパの下に電線を接続する事も可能。(適合電線径は小さくなります。)
| カラー | 型番 2線 | 型番 4線 |
|---|---|---|
| グレー | 260-301 | 260-331 |
| ライトグレー | 260-303 | 260-333 |
| ブルー | 260-304 | 260-334 |
| オレンジ | 260-306 | 260-336 |
| グリーンイエロー | 260-307 | 260-337 |
| 極数 | 型番 2 線 | 型番 4 線 |
|---|---|---|
| 端子台, 固定用フランジ付, グレー | ||
| 2 | 260-102 | 260-202 |
| 3 | 260-103 | 260-203 |
| 4 | 260-104 | 260-204 |
| 5 | 260-105 | 260-205 |
| 6 | 260-106 | 260-206 |
| 7 | 260-107 | 260-207 |
| 8 | 260-108 | 260-208 |
| 9 | 260-109 | 260-209 |
| 10 | 260-110 | 260-210 |
| 11 | 260-111 | 260-211 |
| 12 | 260-112 | 260-212 |
寸法
寸法図(260-301～260-337)
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
235円 ( 259円 ) | 在庫品1日目当日出荷可能 |
332円 ( 365円 ) | 在庫品1日目当日出荷可能 |
425円 ( 468円 ) | 在庫品1日目当日出荷可能 |
533円 ( 586円 ) | 在庫品1日目当日出荷可能 |
626円 ( 689円 ) | 在庫品1日目当日出荷可能 |
1,294円 ( 1,423円 ) | 在庫品1日目当日出荷可能 |
353円 ( 388円 ) | 在庫品1日目当日出荷可能 |
521円468円 ( 515円 ) | 在庫品1日目当日出荷可能 |
654円588円 ( 647円 ) | 在庫品1日目当日出荷可能 |
885円 ( 974円 ) | 在庫品1日目当日出荷可能 |
970円 ( 1,067円 ) | 在庫品1日目当日出荷可能 |
108円 ( 119円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
スクリューレスで簡単結線できる小型端子台。
【特長】
・端子厚（ピッチ）は5mm（2線式）、8mm（4線式）。同じ容量のねじ端子台の約半分の幅で実装可能。
・高さ17mm、幅25mmの小型・コンパクト。適合電線0.08mm2～1.5mm2。
・ネジを使わないスプリング方式のケージクランプを採用。圧着端子や専用工具を使わないワンタッチ接続。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

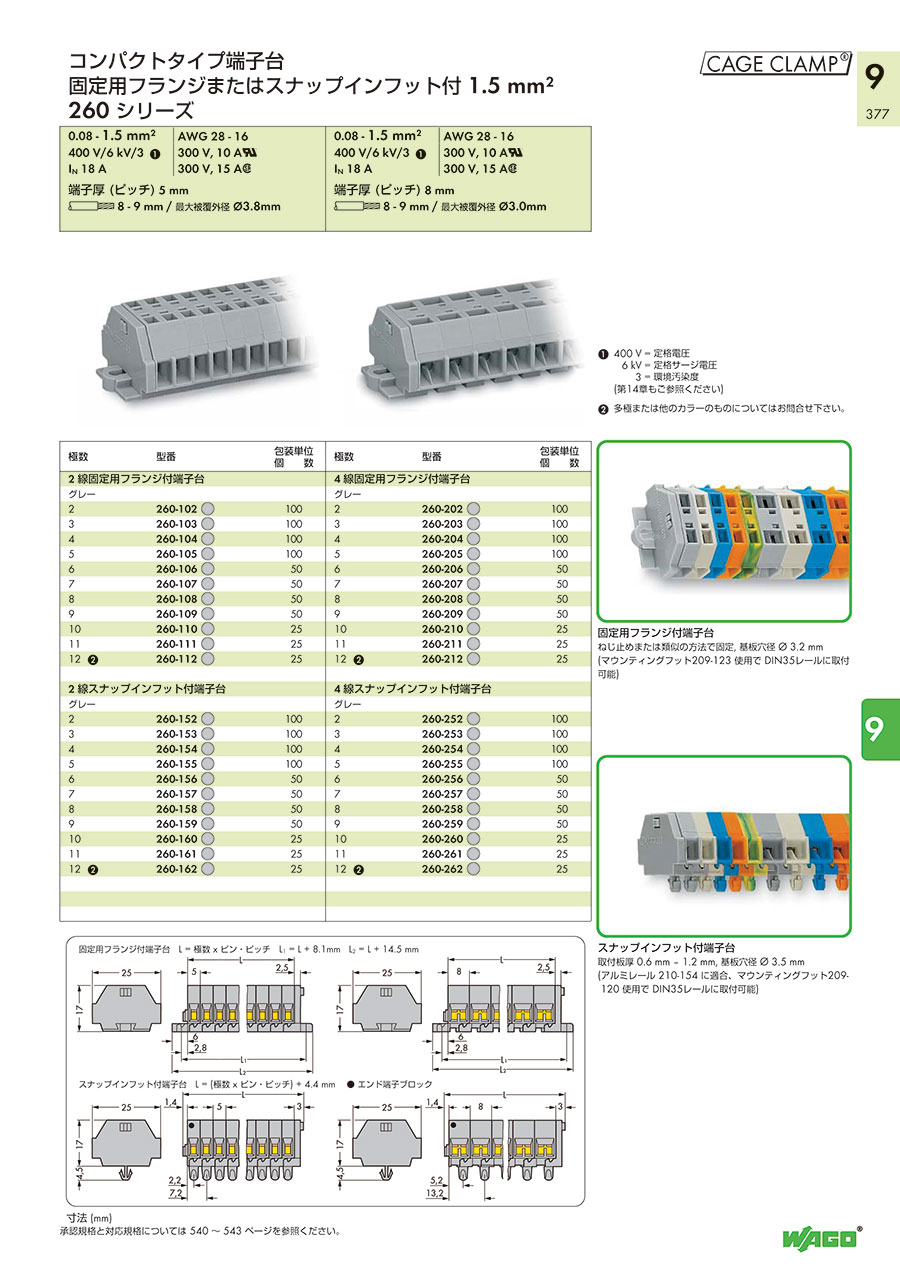

カタログ
商品担当おすすめ
ワゴ
コンパクトタイプ端子台 ビス止め/スナップイン 261シリーズ
より線max2.5mm<sup>2</sup>・固定方法は260シリーズと同じです。261シリーズにはレバー付も有。レバー付は+ドライバーでも操作可能です。
