1 線／1ピン端子台 X-COM-SYSTEM 2022シリーズ
- 通常単価(税別)
- 179円～311円
- 税込単価
- 197円～342円
端子台にコネクタを組み合わせたハイブリッド端子台（1 線／1ピン）。【特長】・片側は端子台、もう一方が...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
X-COM-SYSTEM・2022シリーズ 2022-1201の仕様
2022-1201の外観
- 定格電圧（III／3）：690V
- 定格サージ電圧（III／3）：6kV
- 定格電流：24A
- 定格電流（2）：32A
- 接続点の総数：1
- 電圧分岐点総数：1
- 幅：5.2mm
- 長さ：48.5mm
- カラー：グレー
- 火災負荷：0.112MJ
- 重量：5.038g
X-COM-SYSTEM・2022シリーズ 2022-1207の仕様
2022-1207の外観
- 接続点の総数：1
- 電圧分岐点総数：1
- 幅：5.2mm
- 長さ：50.8mm
- カラー：グリーンイエロー
- 火災負荷：0.108MJ
- 重量：7.837g
開発秘話
X-COM-SYSTEMは端子台とコネクタを合体させるというアイディアにより開発されました。片側（1次側）は電線を結線しておき、もう一方（2次側）を多極コネクタで一括着脱できるため配線の切り替えや機器のハーネス接続に最適です。コネクタの電線接続はスプリング式のためピン圧着式のコネクタより作業性に優れ大幅な省工数を可能にします。
詳細情報
基本情報
端子台にコネクタを組み合わせたハイブリッド端子台（1 線／1ピン）。
【特長】
・片側は端子台、もう一方がコネクタピンとなる構造。
・コネクタプラグを使用することで多極を一度に着脱可能。
・1線／1ピンキャリア端子台とコネクタプラグを接続する事で、1次側端子台・2次側コネクタ化が図れる。
【用途】
・複数電線をひとまとめにして着脱したい場合に。
・装置や設備の配線切り替え作業に。
・装置をユニットで組み合わせる場合の配線作業の省力化に。

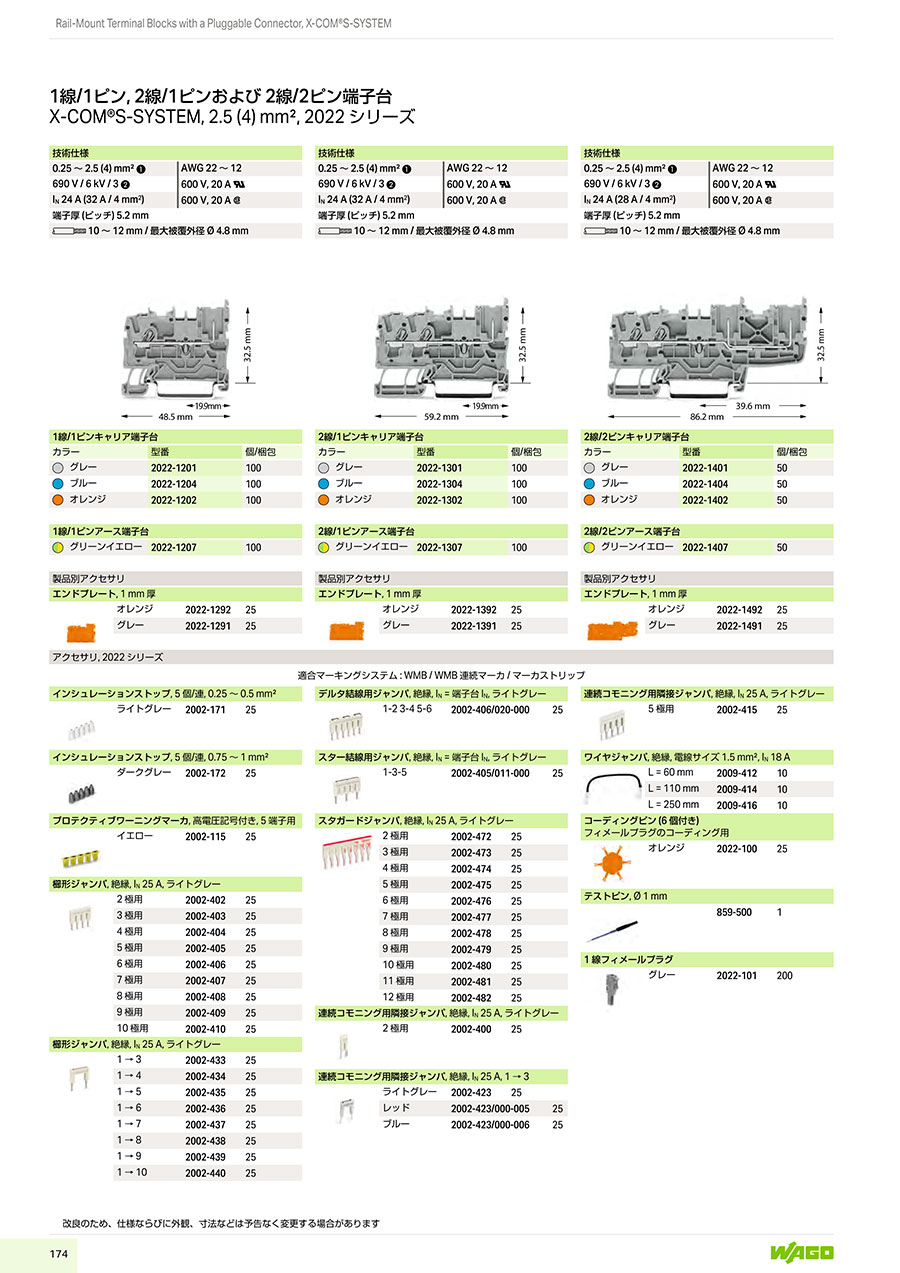

カタログ
