ワゴ

スプリング式コネクタ・231シリーズ・5mmピッチ・オス

カタログ |

数量スライド割引
当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（2件）

通常単価(税別): 389円～1,059円

税込単価: 428円～1,165円

マルチコネクションシステムMIDI メールコネクタ。【特長】・より線、単線を圧...

詳細情報を確認する

コネクタ形状
角型
コネクタシリーズ頭文字
M・N・O
M・N・O
MCS-MIDI Classic
適用ピン・コンタクト
オス
用途
ケーブル接続
許容電流 (A)
15
許容電圧 (V)
300
電線接続方法
スクリューレス
接続方向
ストレート
代表規格
UL / CUL / CSA
色
グレー
ピン・ピッチ (mm)
5
適合電線
単線 / より線 / より線(絶縁ｶﾗｰ付ﾌｪﾙｰﾙ） / より線(絶縁ｶﾗｰ無しﾌｪﾙｰﾙ）
単線適合断面積 (mm2)
0.08～2.5
より線適合断面積 (mm2)
0.08～2.5
より線(絶縁ｶﾗｰ付ﾌｪﾙｰﾙ）適合断面積 (mm2)
0.25～1.5
より線(絶縁ｶﾗｰ無しﾌｪﾙｰﾙ）適合断面積 (mm2)
0.25～2.5
電線適合サイズ (AWG)
28～12
最大被覆外径 (mm)
4.1
絶縁材料
ナイロン6.6
難燃グレード
UL94/V0
接点材料
電気銅
接点表面処理
錫メッキ
対応アクセサリ
マーキングアクセサリ / 操作工具 / セパレータ / 櫛型ジャンパ / インシュレーションストップ / コーティングキー / ねじ / ストレーンリリーフハウジング / ストレーンリリーフプレート

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

メールコネクタ（グレー）の特長

寸法図

L={極数-1}×ピン・ピッチ+8.2mm
L₁=L-1.7mm
L₂=L-1.2mm

極数	型番
メールコネクタグレー
2	231-602
3	231-603
4	231-604
5	231-605
6	231-606

型番リスト

表示件数

型番

極数	RoHS?	最小発注数量

2	10	1個
3	10	1個
4	10	1個
5	10	1個
6	10	1個

通常単価(税別) (税込単価)	通常出荷日

389円 ( 428円 )	在庫品1日目当日出荷可能
401円 ( 441円 )	在庫品1日目当日出荷可能
791円 ( 870円 )	在庫品1日目当日出荷可能
935円 ( 1,029円 )	在庫品1日目当日出荷可能
1,059円 ( 1,165円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

マルチコネクションシステムMIDI メールコネクタ。
【特長】
・より線、単線を圧着端子不要で結線できる。
・CAGE CLAMP（R）接続の操作は垂直および水平の両方向から行え、オプションのレバーにより指操作の結線もできる。
・適合電線0.08～2.5m2。定格12～16A、320V。
・テストスロット付。
・スナップインマウンティングフット付や、パネルまたは貫通パネルマウント用固定フランジ付タイプもある。
・アクセサリのコーディングキーを取り付けできる。
【用途】
・電線の中継用に使用。
・パネル貫通用途。
・機器の小型化、省スペース化に最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

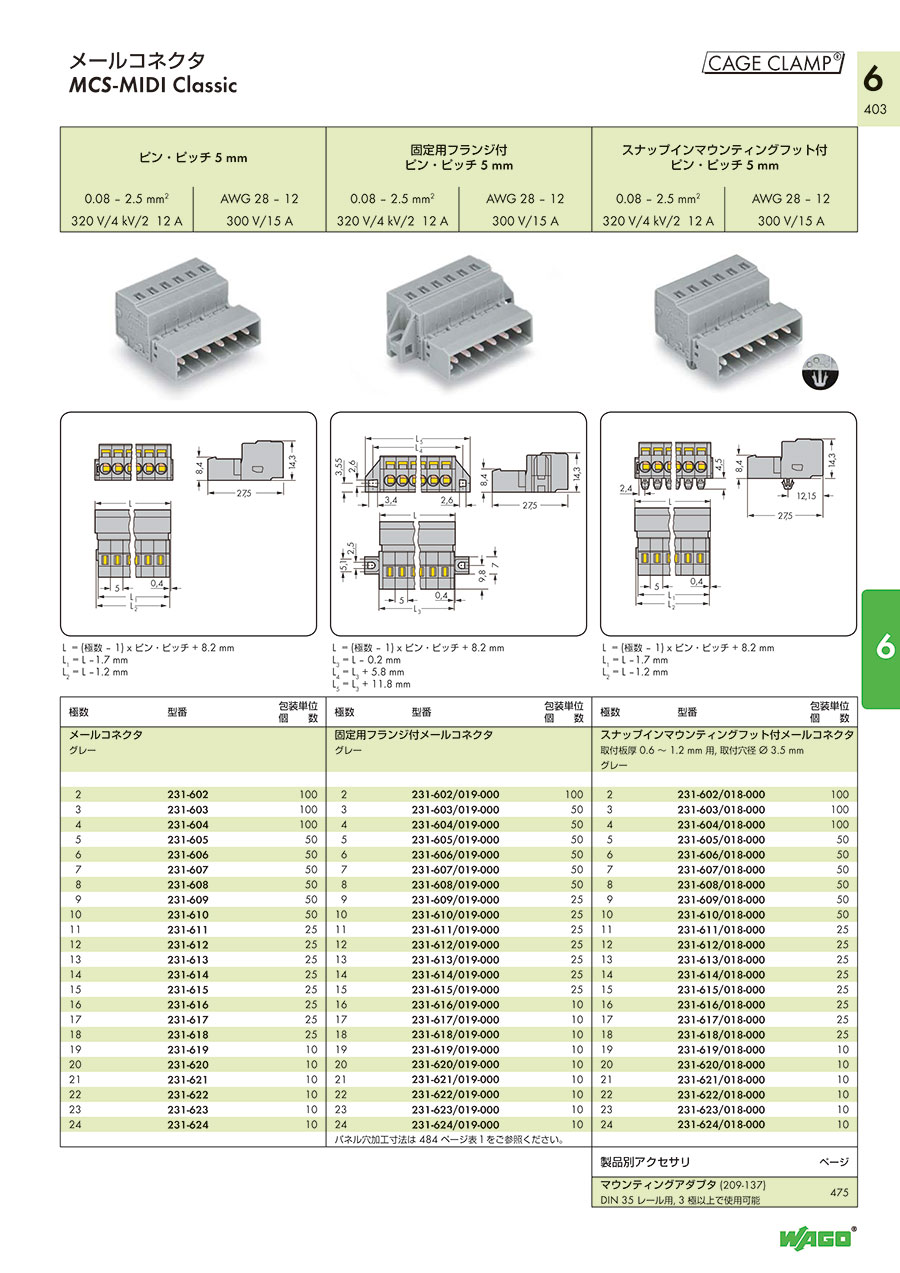

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
SS30UCR UL／CE対応
ミスミ
SS300R　UL規格　小径
SS300R　UL規格　小径・低価格
ミスミ
PRC05コネクタワンタッチ・中継タイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スプリング式コネクタ・231シリーズ・5mmピッチ・オスのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

ヒーターの中継

満足度：5.02021/01/18

生産設備のバンドヒータ接続の中継に使用しています。メーカー付属品が付属でなくなったため。バラ購入ができて助かります。

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qスプリングがゆるむことは無いですか？

ヘタリや折れの無い高品質のスプリングを使用しており、操作しない限りゆるまない構造です。CAGECLAMP®スプリングは鉄道車両や交通信号などで多くの実績があります。

Q結線の確認はどのように行いますか?

各製品に規定された電線のむき長さを守り結線後、軽く引っ張ることで確認できます。スクリューレスですから締め付けトルク管理は不要です。
