ワゴ

コネクタプラグX-COM-SYSTEM 769シリーズ

コネクタプラグX-COM-SYSTEM 769シリーズ
  • 一部SALE 2025/12/26まで
  • 数量スライド割引
  • 当日出荷可能
この商品のFAQをみる（2件）
通常単価(税別)
488円～1,062円特別価格
税込単価
537円～1,168円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

新型スプリング式コネクタ770（WINSTA）・2本接続（渡可）

ワゴ

新型スプリング式コネクタ770（WINSTA）・2本接続（渡可）
5
通常価格(税別)： 291円 (税込価格：320円)

通常出荷日：在庫品1日目

単線、フェルール付電線は差し込むだけのプッシュイン結線可能。【特長】・スクリュ...

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が4型番あります。
    数量：

    商品情報

    コネクタプラグ X-COM-SYSTEM・769シリーズの詳細

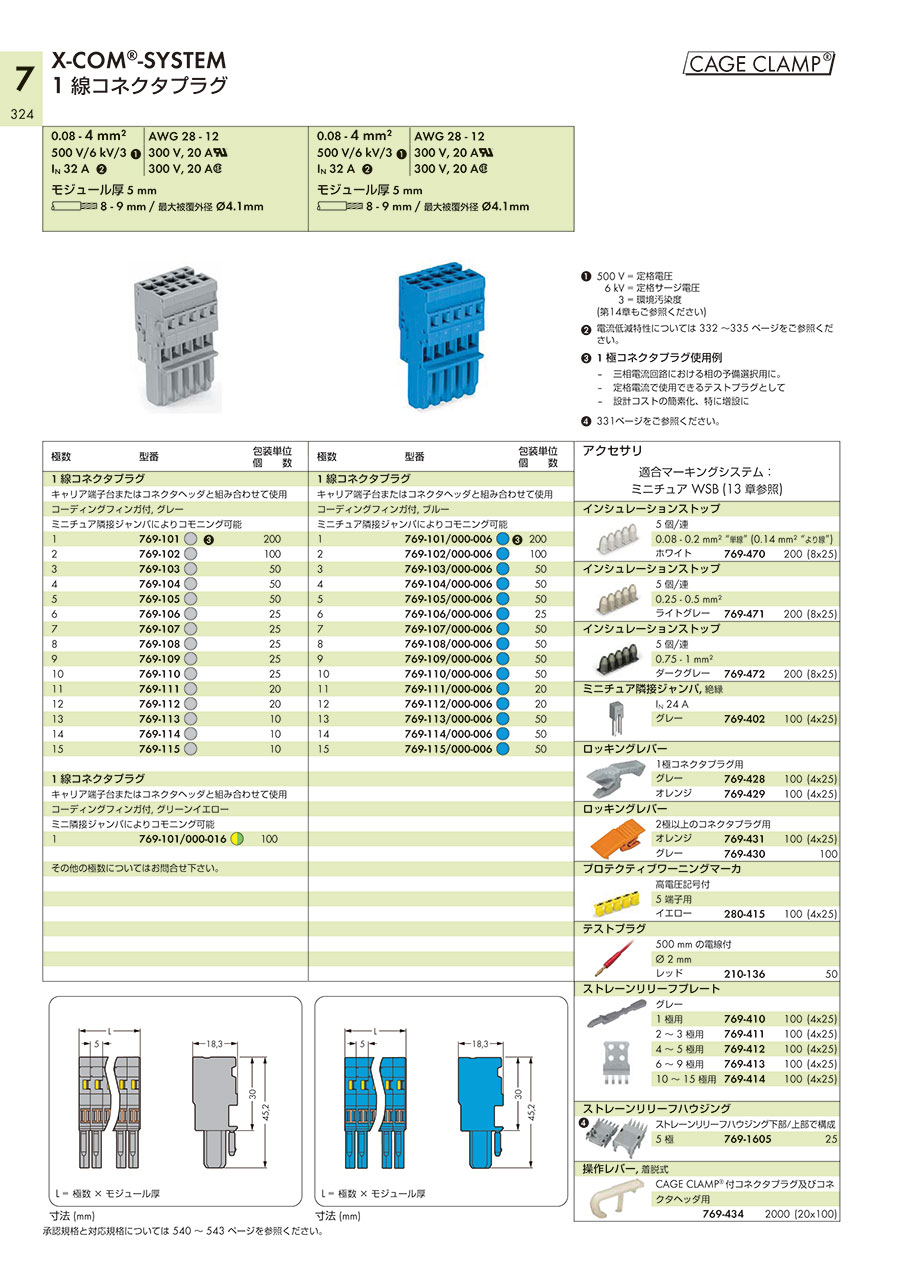

    コネクタプラグ X-COM-SYSTEM・769ｼﾘｰｽﾞ:関連画像

    コネクタプラグ X-COM-SYSTEM・769シリーズ イメージ

    コネクタプラグ X-COM-SYSTEM・769シリーズ 共通仕様

    • 定格電圧（III/3）：500V
    • 定格サージ電圧（III/3）：6kV
    • 定格電流：32A
    • 配線のタイプ：フロントエントリ配線
    • 定格断面積：4mm2
    • 単線サイズ：0.08～4mm2／28～12AWG
    • 可とうより線：0.08～4mm2／28～12AWG
    • むき長：8～9mm
    • 高さ：45.2mm
    • 長さ：18.3mm
    • マーキング面：サイドマーキング
    • カラー：グレー
    • 絶縁材料：Polyamide 66（PA 66）

    型番リスト

    表示件数
  • 1
    • 型番
    769-102
    769-103
    769-104
    769-105

    V・W・X

    極数

    商品タイプ

    適合電線

    		RoHS?最小発注数量
    [その他] X-COM SYSTEM
    2
    1線コネクタプラグ
    -
    10
    1個
    [その他] X-COM SYSTEM
    3
    1線コネクタプラグ
    -
    10
    1個
    [その他] X-COM SYSTEM
    4
    1線コネクタプラグ
    -
    10
    1個
    [その他] X-COM SYSTEM
    5
    1線コネクタプラグ
    -
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    488円
    ( 537円 )
    在庫品1日目当日出荷可能
    687円
    ( 756円 )
    在庫品1日目当日出荷可能
    880円
    ( 968円 )
    在庫品1日目当日出荷可能
    1,062円849円
    ( 934円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    単線、フェルール付電線は差し込むだけのプッシュイン結線可能。
    【特長】
    ・スクリューレスでより線を簡単結線。
    ・コネクタとキャリア端子台の電線接続部にはネジを使わないスプリング方式のケージクランプを採用。
    ・圧着端子や専用工具を使わないワンタッチ接続を実現。
    ・省スペースなスプリング式DINレールマウント端子台。
    【用途】
    ・複数の電線を一度に着脱したい場合。
    ・端子台の中継と、コネクタの着脱機能を混在して使用したい場合。
    ・コネクタへの電線接続を省力化。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    コネクタプラグX-COM-SYSTEM 769シリーズのレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Q通常のレールマウント端子台との違いはなんですか？
    A
    レールマウント端子台の場合は、電線を一本づつ結線、離線しますが、X-COM-SYSTEMは複数極のコネクタを端子台に抜き差しできるため、結線作業の効率化ができます。
    Qコネクタの極数は何極ありますか？
    A
    標準品は、1～15極を用意しています。組み立て式になっており、極数の変更が可能です。
