コネクタ形状
角型
コネクタシリーズ頭文字
M・N・O
M・N・O
MCS-MINI
適用ピン・コンタクト
オス
用途
ケーブル接続
許容電流 (A)
10
許容電圧 (V)
300
電線接続方法
スクリューレス
接続方向
ストレート
商品タイプ
スナップインマウンティングフット付
色
ライトグレー
ピン・ピッチ (mm)
3.5
適合電線
単線 / 可とうより線 / 可とうより線(絶縁ｶﾗｰ付ﾌｪﾙｰﾙ） / 可とうより線(絶縁ｶﾗｰ無しﾌｪﾙｰﾙ）
単線適合断面積 (mm2)
0.08～1.5
可とうより線適合断面積 (mm2)
0.08～1.5
可とうより線(絶縁ｶﾗｰ付ﾌｪﾙｰﾙ）適合断面積 (mm2)
0.25～1.0
可とうより線(絶縁ｶﾗｰ無しﾌｪﾙｰﾙ）適合断面積 (mm2)
0.25～1.5
電線適合サイズ (AWG)
28～14
最大被覆外径 (mm)
3.4
絶縁材料
ナイロン6.6
難燃グレード
UL94/V0
接点材料
電気銅
接点表面処理
錫メッキ
対応アクセサリ
マーキングアクセサリ / 操作工具 / ダイレクト印字 / コーディングキー / マウンティングアダプタ / ねじ / ストレーンリリーフハウジング / ストレーンリリーフプレート

ご注意

【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

接続メールコネクタスナップインマウンティングフット付き誤差込み防止型

外形図

寸法図

L={極数-1}×ピン・ピッチ+5.9mm+0.45mm
L₁=L-0.45mm

極数	型番
スナップインマウンティングフット付メールコネクタ取付板厚0.6～1.2mm用,取付穴径φ3.5mm ライトグレー
2	734-302/018-000
3	734-303/018-000
4	734-304/018-000
6	734-306/018-000
8	734-308/018-000
3極以上のメールコネクタには、1極おきにスナップインマウンティングフットが付いています。 (2極メールコネクタには各極に付いています。)

開発秘話

センサ線は非常に細いため、一般的な圧着端子・ピンの取り付けに困ることが多く、細線でも簡単にコネクタ化できる製品の要望がありました。
WAGOCAGECLAMP®スプリング結線システムは圧着不要で細線でも切れずにクランプでき、振動にも強いため、特にセンサ線の接続に最適なコネクタを実現しました。
ピッチもわずか2.5mmなので狭い場所でも取り付けでき省スペース、機器の小型化に貢献します。

型番リスト

表示件数

型番

極数	RoHS?	最小発注数量

2	10	1個
4	10	1個
6	10	1個
8	10	1個

通常単価(税別) (税込単価)	通常出荷日

389円 ( 428円 )	在庫品1日目当日出荷可能
556円 ( 612円 )	在庫品1日目当日出荷可能
764円 ( 840円 )	在庫品1日目当日出荷可能
965円 ( 1,062円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

圧着端子不要でより線、単線を簡単に結線できるメールコネクタ。
【特長】
・より線、単線を圧着端子不要で結線できる。
・CAGE CLAMP（R）の操作は垂直および水平の両方向から行え、オプションのレバーにより指操作での結線もできる。
・適合電線0.08mm2～1.5mm2。定格10A、160V。
・パネルに穴開けすればスナップインで取付できるマウンティングフット付き。
・「空中配線用」および「基板 - 電線間用」コネクタ。
・誤差込完全防止型。
・アクセサリのコーディングキーを取り付けできる。
・【用途】
・センサ線などの細い電線の中継用。
・機器の小型化、省スペース化に最適。

ご注意

【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。

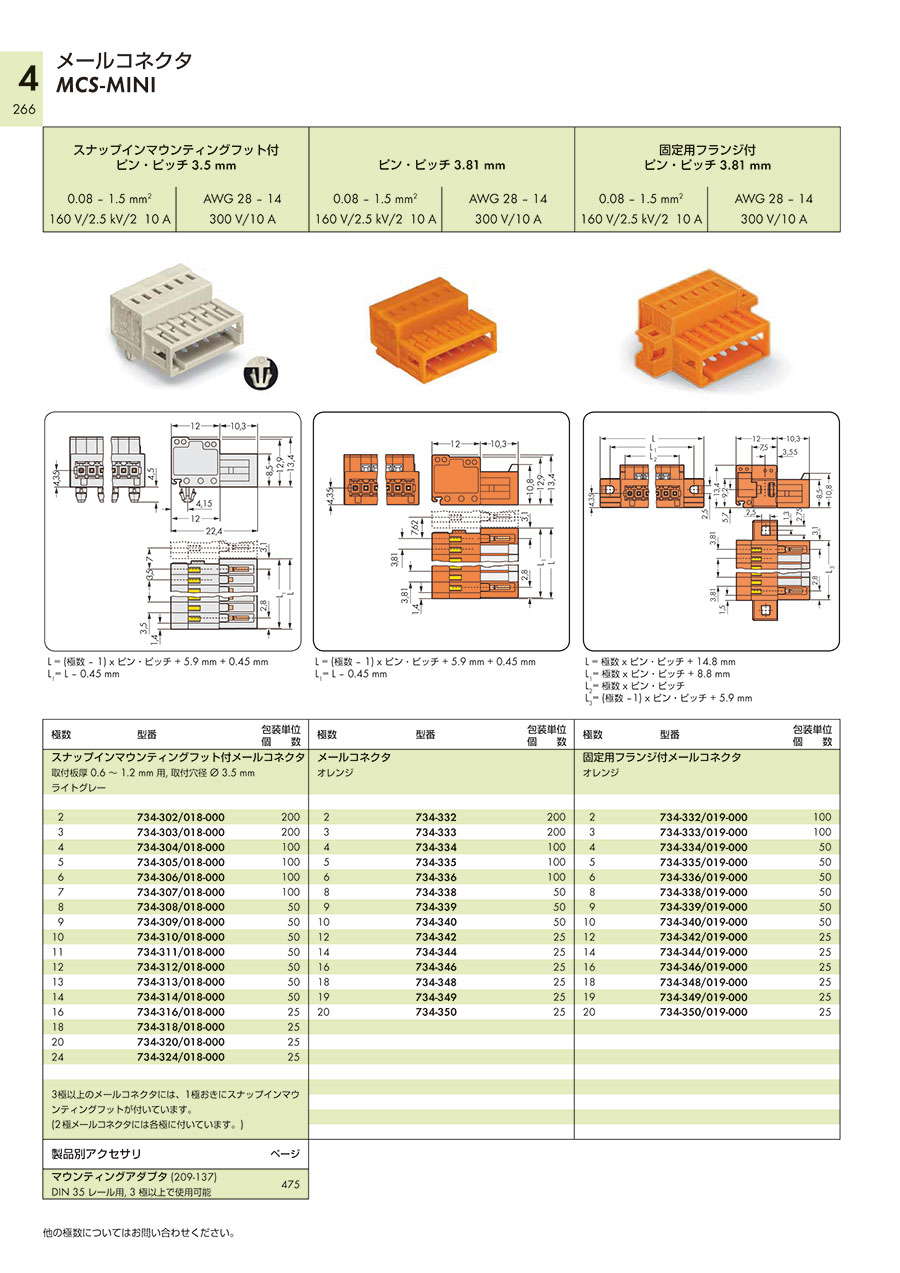

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
SS30UCR UL／CE対応
ミスミ
SS300R　UL規格　小径
SS300R　UL規格　小径・低価格
ミスミ
PRC05コネクタワンタッチ・中継タイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スプリング式コネクタ 734シリーズ 3.5mmピッチ・オススナップインフット（穴止め）タイプのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qスプリングがゆるむことは無いですか？

ヘタリや折れの無い高品質のスプリングを使用しており、操作しない限りゆるまない構造です。CAGECLAMP®スプリングは鉄道車両や交通信号などで多くの実績があります。

Q結線の確認はどのように行いますか?

各製品に規定された電線のむき長さを守り結線後、軽く引っ張ることで確認できます。スクリューレスですから締め付けトルク管理は不要です。
