スプリング式コネクタ 734シリーズ 3.5mmピッチ・オス
- コネクタ形状
- 角型
- コネクタシリーズ頭文字
- M・N・O
- M・N・O
- MCS-MINI
- 適用ピン・コンタクト
- オス
- 用途
- ケーブル接続
- 許容電流 (A)
- 10
- 許容電圧 (V)
- 300
- 電線接続方法
- スクリューレス
- 接続方向
- ストレート
- 代表規格
- UL / CUL / CSA
- 色
- ライトグレー
- ピン・ピッチ (mm)
- 3.5
- 適合電線
- 単線 / 可とうより線 / 可とうより線(絶縁ｶﾗｰ付ﾌｪﾙｰﾙ） / 可とうより線(絶縁ｶﾗｰ無しﾌｪﾙｰﾙ）
- 単線 適合断面積 (mm2)
- 0.08～1.5
- 可とうより線 適合断面積 (mm2)
- 0.08～1.5
- 可とうより線(絶縁ｶﾗｰ付ﾌｪﾙｰﾙ） 適合断面積 (mm2)
- 0.25～1.0
- 可とうより線(絶縁ｶﾗｰ無しﾌｪﾙｰﾙ） 適合断面積 (mm2)
- 0.25～1.5
- 電線適合サイズ (AWG)
- 28～14
- 最大被覆外径 (mm)
- 3.4
- 絶縁材料
- ナイロン6.6
- 難燃グレード
- UL94/V0
- 接点材料
- 電気銅
- 接点表面処理
- 錫メッキ
- 対応アクセサリ
- マーキングアクセサリ / 操作工具 / ダイレクト印字 / コーディングキー / マウンティングアダプタ / ねじ / ストレーンリリーフハウジング / ストレーンリリーフプレート
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品情報
メールコネクタ（ライトグレー）の特長

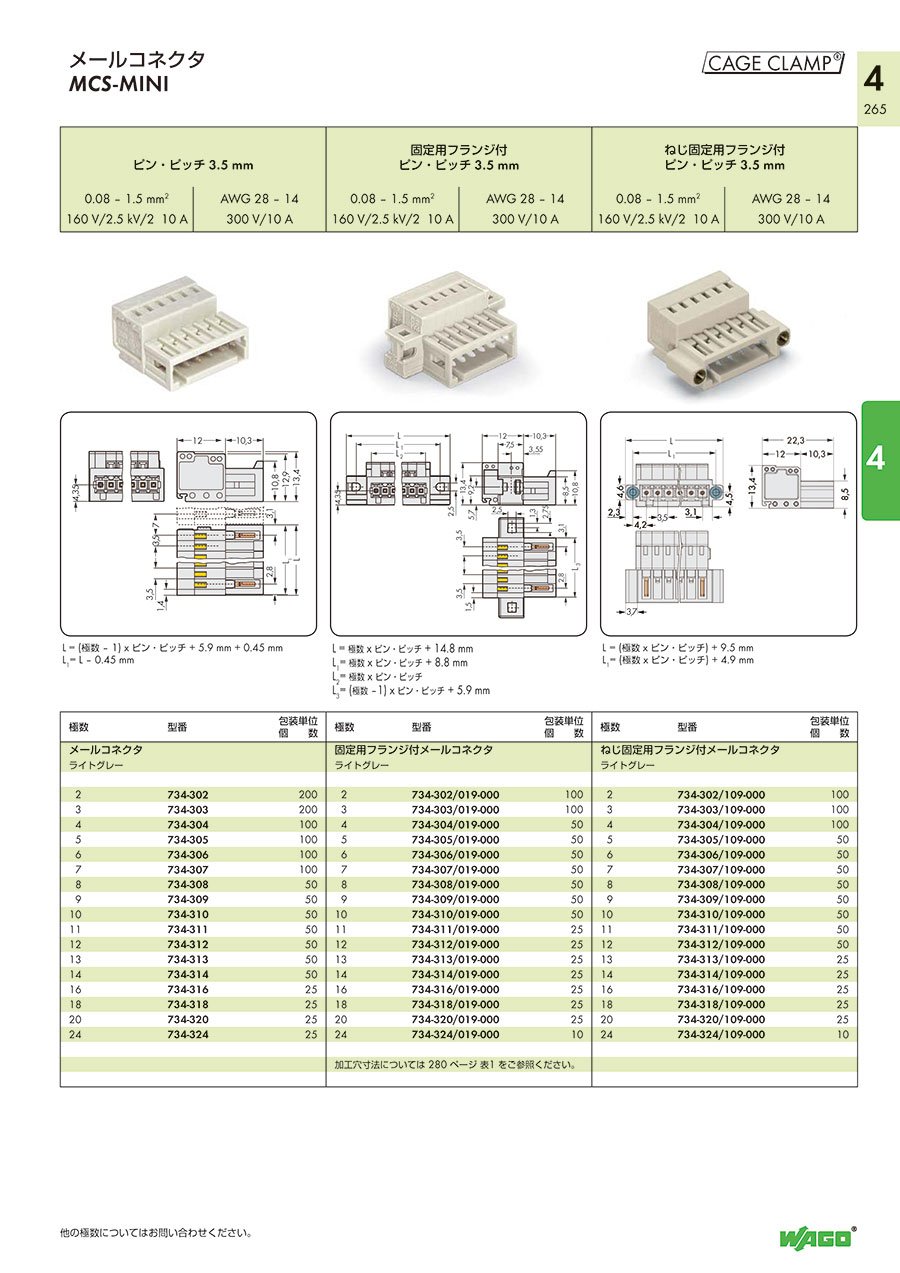

寸法図
- L={極数-1}×ピン・ピッチ+5.9mm+0.45mm
- L1=L-0.45mm
| 極数 | 型番 |
|---|---|
| メールコネクタ ライトグレー | |
| 2 | 734-302 |
| 3 | 734-303 |
| 4 | 734-304 |
| 5 | 734-305 |
| 6 | 734-306 |
| 7 | 734-307 |
| 8 | 734-308 |
| 10 | 734-310 |
| 12 | 734-312 |
| 14 | 734-314 |
| 16 | 734-316 |
| 20 | 734-320 |
開発秘話
センサ線は非常に細いため、一般的な圧着端子・ピンの取り付けに困ることが多く、細線でも簡単にコネクタ化できる製品の要望がありました。WAGOCAGECLAMP®スプリング結線システムは圧着不要で細線でも切れずにクランプでき、振動にも強いため、特にセンサ線の接続に最適なコネクタを実現しました。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
353円 ( 388円 ) | 在庫品1日目当日出荷可能 |
441円 ( 485円 ) | 在庫品1日目当日出荷可能 |
442円 ( 486円 ) | 在庫品1日目当日出荷可能 |
648円 ( 713円 ) | 在庫品1日目当日出荷可能 |
750円 ( 825円 ) | 在庫品1日目当日出荷可能 |
948円 ( 1,043円 ) | 在庫品1日目当日出荷可能 |
1,144円 ( 1,258円 ) | 在庫品1日目当日出荷可能 |
1,288円 ( 1,417円 ) | 在庫品1日目当日出荷可能 |
1,481円 ( 1,629円 ) | 在庫品1日目当日出荷可能 |
1,612円 ( 1,773円 ) | 在庫品1日目当日出荷可能 |
2,041円 ( 2,245円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
圧着端子不要で0.08～1.5mm2のより線、単線を簡単に結線できるメールコネクタ。
【特長】
・CAGE CLAMP（R）の操作は垂直および水平の両方向から行え、オプションのレバーにより指操作での結線もできる。
・適合電線0.08mm2～1.5mm2。定格10A、160V。
・誤差込完全防止型。
・「空中配線用」および「基板 - 電線間用」コネクタ。
・アクセサリのコーディングキーを取り付けできる。
【用途】
・センサ線などの細い電線の中継用。
・PCB用コネクタとして使用。
・機器の小型化、省スペース化に最適。
