ワゴ

スプリング式コネクタ 733シリーズ 2.5mmピッチ・オス

カタログ |

数量スライド割引
当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（5件）

この商品のFAQをみる（2件）

通常単価(税別): 241円～965円

税込単価: 265円～1,062円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ワゴ

スプリング式コネクタ 733シリーズ 2.5mmピッチメス

4.7

通常価格(税別)： 209円 (税込価格：230円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ワゴ

スプリング式コネクタ 733シリーズ 2.5mmピッチ・メス（コンパクトサイズ）

通常価格(税別)： 254円 (税込価格：279円)

通常出荷日：在庫品1日目

圧着端子不要で0.08～0.5mm＾2のより線、単線を簡単に結線できるメールコ...

詳細情報を確認する

コネクタ形状
角型
コネクタシリーズ頭文字
M・N・O
M・N・O
MCS-MICRO
適用ピン・コンタクト
オス
用途
ケーブル接続
許容電流 (A)
4
許容電圧 (V)
150
電線接続方法
スクリューレス
接続方向
ストレート
代表規格
UL / CUL / CSA
色
ライトグレー
ピン・ピッチ (mm)
2.5
適合電線
単線 / 可とうより線
単線適合断面積 (mm2)
0.08～0.5
可とうより線適合断面積 (mm2)
0.08～0.5
電線適合サイズ (AWG)
28～20
最大被覆外径 (mm)
2.2
絶縁材料
ナイロン6.6
難燃グレード
UL94/V0
接点材料
電気銅
接点表面処理
錫メッキ
対応アクセサリ
マーキングアクセサリ / 操作工具 / ダイレクト印字 / コーディングキー / テストピン / ストレーンリリーフプレート

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

CAGE CLAMP接続メールコネクタ（誤差込防止型）の特長

寸法図

極数	型番
CAGE CLAMP^® 接続メールコネクタ
誤差込防止型
ライトグレー
2	733-202
3	733-203
4	733-204
5	733-205
6	733-206
8	733-208
10	733-210
12	733-212

接続方法と製品説明

電線の接続/サイドエントリー

コネクタ上部のスロットからドライバでスプリングを押し下げ、結線。

電線の接続/フロントエントリー

電線挿入口上部のスロットに操作工具を差し込み、
結線。

誤差込防止

メールヘッダおよびフィメールコネクタ – 誤差込完全防止型。

開発秘話

センサ線は非常に細いため、一般的な圧着端子・ピンの取り付けに困ることが多く、細線でも簡単にコネクタ化できる製品の要望がありました。
WAGOCAGECLAMP®スプリング結線システムは圧着不要で細線でも切れずにクランプでき、振動にも強いため、特にセンサ線の接続に最適なコネクタを実現しました。
ピッチもわずか2.5mmなので狭い場所でも取り付けでき省スペース、機器の小型化に貢献します。

型番リスト

表示件数

型番

733-202
733-203
733-204
733-205
733-206
733-208
733-210
733-212

極数	RoHS?	最小発注数量

2	10	1個
3	10	1個
4	10	1個
5	10	1個
6	10	1個
8	10	1個
10	10	1個
12	10	1個

通常単価(税別) (税込単価)	通常出荷日

241円 ( 265円 )	在庫品1日目当日出荷可能
313円 ( 344円 )	在庫品1日目当日出荷可能
386円 ( 425円 )	在庫品1日目当日出荷可能
457円 ( 503円 )	在庫品1日目当日出荷可能
531円 ( 584円 )	在庫品1日目当日出荷可能
672円 ( 739円 )	在庫品1日目当日出荷可能
820円 ( 902円 )	在庫品1日目当日出荷可能
965円 ( 1,062円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

圧着端子不要で0.08～0.5mm＾2のより線、単線を簡単に結線できるメールコネクタ。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

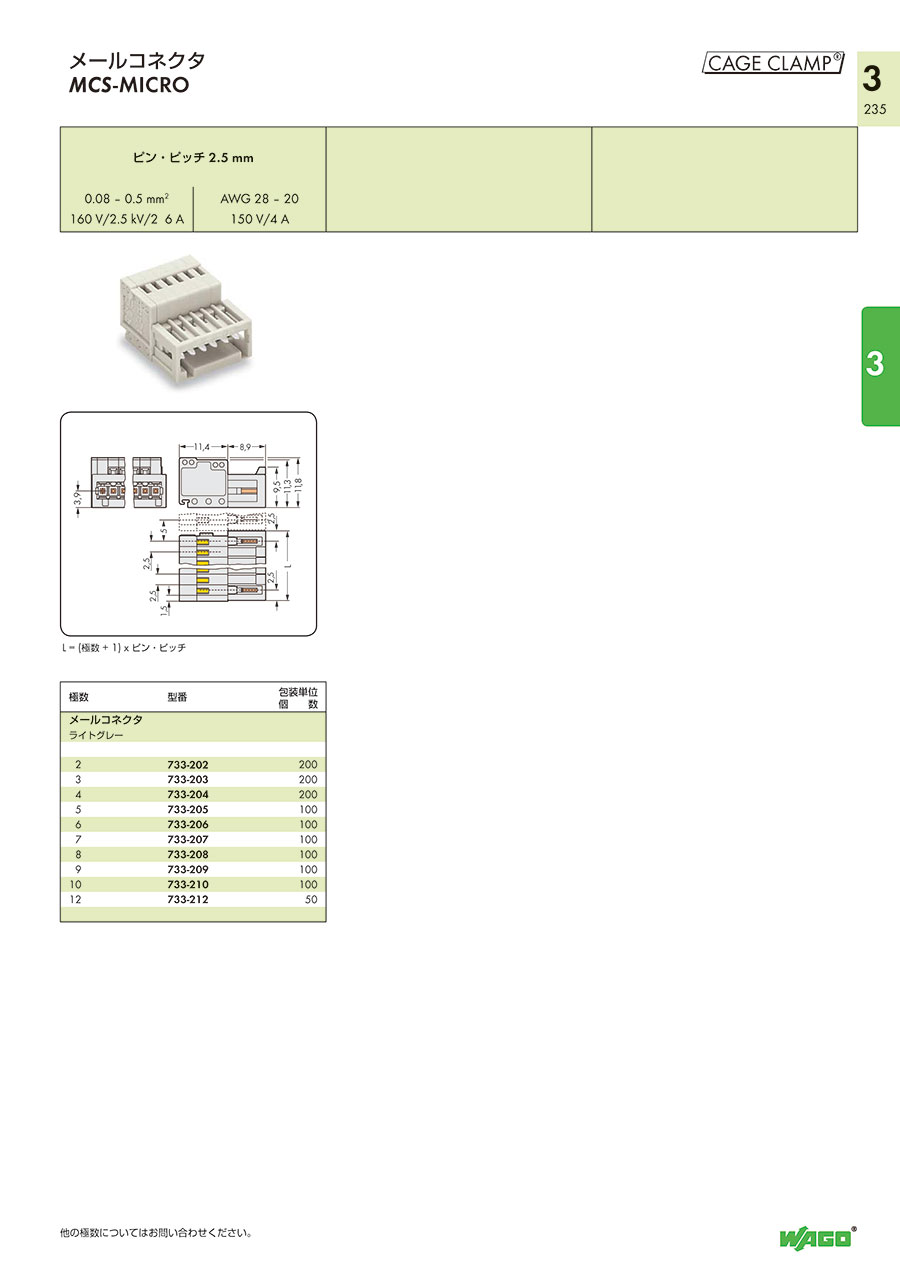

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
SS30UCR UL／CE対応
ミスミ
SS300R　UL規格　小径
SS300R　UL規格　小径・低価格
ミスミ
PRC05コネクタワンタッチ・中継タイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スプリング式コネクタ 733シリーズ 2.5mmピッチ・オスのレビュー

4.6平均満足度：4.65件のレビュー

星5
60%
星4
40%
星3
0%
星2
0%
星1
0%

ケーブル接続に

満足度：5.02021/09/06

圧着工具が不要でコンパクトなのも良いですし、１個単位で購入できるのもとても助かりました。

0人が参考にしています。

積層ライトのケーブル延長に使用

満足度：5.02020/02/07

ケーブルを延長する際に使用しました。線の差し込みも信頼性が高く、良い商品です。

0人が参考にしています。

センサハーネスの中継コネクター

満足度：4.02018/11/02

圧着工具が不要でコネクターが小さいので邪魔になりません。トラバーサーでも使用していますが問題有りません。

0人が参考にしています。

センサー等の中継接続

満足度：5.02018/10/23

小スぺースなところが良いです。圧着工具無しで使用できるところが良いです。

0人が参考にしています。

制御ボックス内や配線の中継に使用

満足度：4.02018/07/17

制御ボックス内や配線の中継に使用しています。以前から使用しています。圧着端子不要でワンタッチで結線できるところが良いと思...もっと読む

0人が参考にしています。

5件全て見る

よくあるご質問（FAQ）

Qスプリングがゆるむことは無いですか？

ヘタリや折れの無い高品質のスプリングを使用しており、操作しない限りゆるまない構造です。CAGECLAMP®スプリングは鉄道車両や交通信号などで多くの実績があります。

Q結線の確認はどのように行いますか?

各製品に規定された電線のむき長さを守り結線後、軽く引っ張ることで確認できます。スクリューレスですから締め付けトルク管理は不要です。
