ワゴ

生産設備／装置用 PM-ECシリーズ 8点 e-CON

カタログ |

数量スライド割引
当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（2件）

通常単価(税別): 4,470円～5,140円

税込単価: 4,917円～5,654円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ワゴ

制御盤用 PM-PWシリーズコモン端子台

通常価格(税別)： 3,190円 (税込価格：3,509円)

通常出荷日：在庫品1日目

【特長】・センサ接続8点e-CONコネクタ端子台・・センサ接続に便利！・ピンア...

詳細情報を確認する

下位の接点タイプ
e-CON
定格電圧
AC/DC32V(最少電圧は接続機器による)
適合電線
0.08～1.5mm2 / AWG28～14
電線むき長さ
5～6mm
取付け
DINレール
端子間ピッチ
3.5mm

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

生産設備/装置用 PM-ECシリーズ 8点e-CON PM-ECの仕様

外観

PM-EC734-8PC 外形図

PM-EC739/3.5-8PC 外形図

型番	PM-EC734-8PC	PM-EC739/3.5-8PC
定格電圧	AC/DC 32V	AC/DC 32V
定格電流	3A(TB1-eCON 電源・信号ライン)	3A(TB1-eCON 電源・信号ライン)
	10A(P1-P2,N1-N2間)	6A(P1-P2,N1-N2間)
定格電圧(EN60664-1による)	30V/0.5kV/2	30V/0.5kV/2
動作温度/保存温度	-20～+50℃,結露なきこと	-20～+50℃,結露なきこと
寸法	W50×H33.6×L55mm	W50×H24.3×L55mm
	H：DIN レールの上端からの寸法(コネクタ嵌合時)	H：DIN レールの上端からの寸法
コネクタ/端子台	WAGO CAGE CLAMP^(R) 734シリーズ	WAGO CAGE CLAMP^(R) 739-3..シリーズ
適合電線	0.08～1.5mm²/AWG 28～14	0.08～1.5mm²/AWG 28～14
	(電線被覆外径φ3.4mm以下)	(電線被覆外径φ3.4mm以下)
電線むき長さ	5～6mm/0.20～0.24 in	5～6mm/0.20～0.24 in
推奨工具	210-719,210-119SB	210-719,210-119SB
	734-230,734-191,210-250J2

型番リスト

表示件数

型番

PM-EC734-8PC

PM-EC739/3.5-8PC

上位の接点タイプ	定格電流	寸法	推奨工具	RoHS?	最小発注数量

コネクタ	10A：P1-P2、N1-N2間 / 3A：TB1-eCON電源・信号ライン	W50ｘL55ｘH33.6mm	210-719 / 210-119SB / 734-230 / 734-191 / 210-250J2	10	1個
端子台	6A：P1-P2、N1-N2間 / 3A：TB1-eCON電源・信号ライン	W50ｘL55ｘH24.3mm	210-719 / 210-119SB	10	1個

通常単価(税別) (税込単価)	通常出荷日

5,140円 ( 5,654円 )	在庫品1日目当日出荷可能
4,470円 ( 4,917円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・センサ接続8点e-CONコネクタ端子台・・センサ接続に便利！
・ピンアサインは業界標準・・互換性！（No.1：+V、No.2：NC、No.3：0V、No.4：信号）。
・8点で横幅50mm・・超小型！
・一般的な多芯ケーブル・・トータルコストダウン！
・734コネクタと739／3.5端子台・・2つのバリエーション！
・センサ追加やレイアウト変更等で便利・・設計自由度アップ。
・734コネクタはUL端子台規格準拠・・UL現場結線対応！
【用途】
・e-CON付のセンサ接続。特注ハーネスを止め、汎用ケーブルでの配線。
・盤や装置の省スペース化・小型化、配線時間の省力化に。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

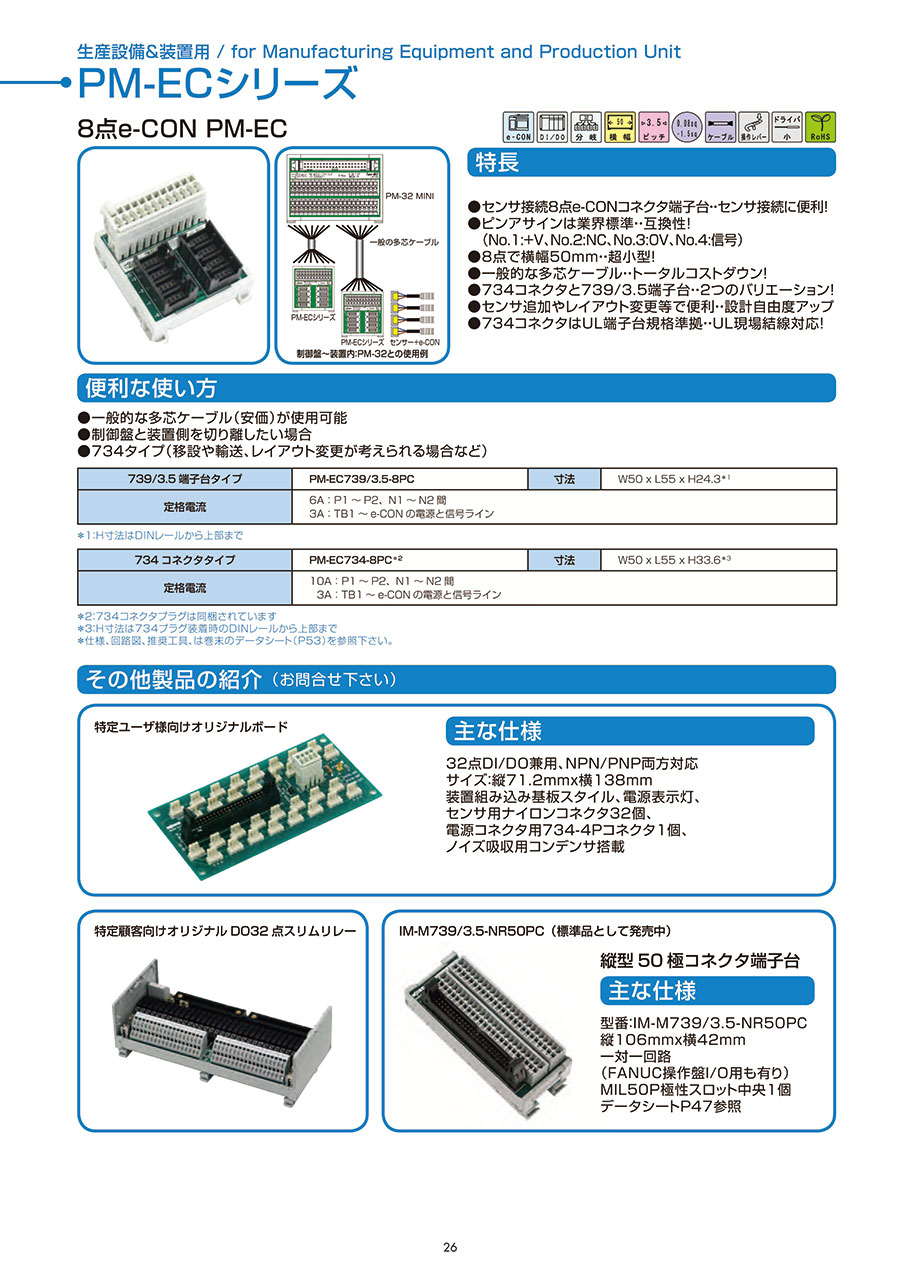

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
MIL14コネクタ/e-CON変換タイプ
MIL14芯コネクタからセンサ－へ中継
三菱電機エンジニアリング
PLC I/Oユニット用ターミナルリレー FA-THシリーズ
省サイズ/省コストなターミナルリレー。a/b/c接点やSSRタイプもご用意。
三菱電機エンジニアリング
アナログ信号絶縁変換ユニット FA-ATシリーズ
CH間絶縁によりノイズ耐量向上。各信号変換モジュールを1ベースに組合せ可能のため、異なるアナログ信号を1ベースに入力可能。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

生産設備／装置用 PM-ECシリーズ 8点 e-CONのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qスプリングがゆるむことは無いですか？

ヘタリや折れの無い高品質のスプリングを使用しており、操作しない限りゆるまない構造です。CAGECLAMP®スプリングは鉄道車両や交通信号などで多くの実績があります。

QＵＬ現場結線とありますが?

734シリーズコネクタは、fieldwireringでＵＬ規格を取得しており現場結線してもＵＬ認証可能です。
