PM-601シリーズ（センサ・アクチュエータステーション）
- 通常単価(税別)
- 7,701円～11,851円
- 税込単価
- 8,471円～13,036円
装置内の入出力機器接続に最適なコネクタ端子台。【特長】・PLCにストレートコネクタケーブルで直結、PL...
詳細を確認- 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
PM-Q601X／PM-Q601Y
- 定格電圧：DC 24V±20％（接続機器による）
- 定格電流 1A：信号・入出力機器用電源端子台、3.2A：モジュール電源端子台
- 定格電圧（EN60664-1 による）：30V／0.5kV／2
- 動作／保存温度：-20～+50℃、結露なきこと
- 寸法：W95×H41.3×L55mm（ベーシック出力モジュールのみW77）
- ※ H：DINレール上端からの寸法
- コネクタ（MIL）：XG4A-4031/XG4A-2031（オムロン）
- 端子台：WAGOCAGE CLAMP 739-3.. シリーズ
- 適合電線：適合電線：0.08～1.5mm2／AWG28～14（電線被覆外径Φ3.4mm以下）
- 電線むき長さ：5～6mm／0.20～0.24in
- 推奨工具：210-719、210-119SB
カスケード入力モジュール 3.5mmピッチ（PM-Q601X／PM-CJ601X／PM-KV601X）
カスケード出力モジュール 3.5mmピッチ（PM-Q601Y／PM-CJ601Y）
ベーシック入力モジュール 3.5mmピッチ（PM-FX601X／PM-ST601X／PM-CP601X／PM-DN601X）
ベーシック出力モジュール 3.5mmピッチ（PM-FX601Y／PM-ST601Y）
詳細情報
基本情報
装置内の入出力機器接続に最適なコネクタ端子台。
【特長】
・PLCにストレートコネクタケーブルで直結、PLCが変わっても信号&コモン端子台配置が同じ。
・横幅95／77mmの超小型コネクタ端子台。信号端子台とコモン端子台をわかりやすく色分け。
・電源コモン端子台で隣接コネクタ端子台との電源横渡しが可能。
・各社PLCのピンアサインに合わせた回路。端子台はIP20、フィンガープロテクト構造。
・アルミ製DINレールにストッパ不要で取り付けOK。
【用途】
・センサ線の結線を簡単にしたい、センサ線の電源渡り配線を省力化したい場合に最適。
・装置内のセンサ配線の省スペース化、配線時間の短縮・省力化に最適。
ご注意
- 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

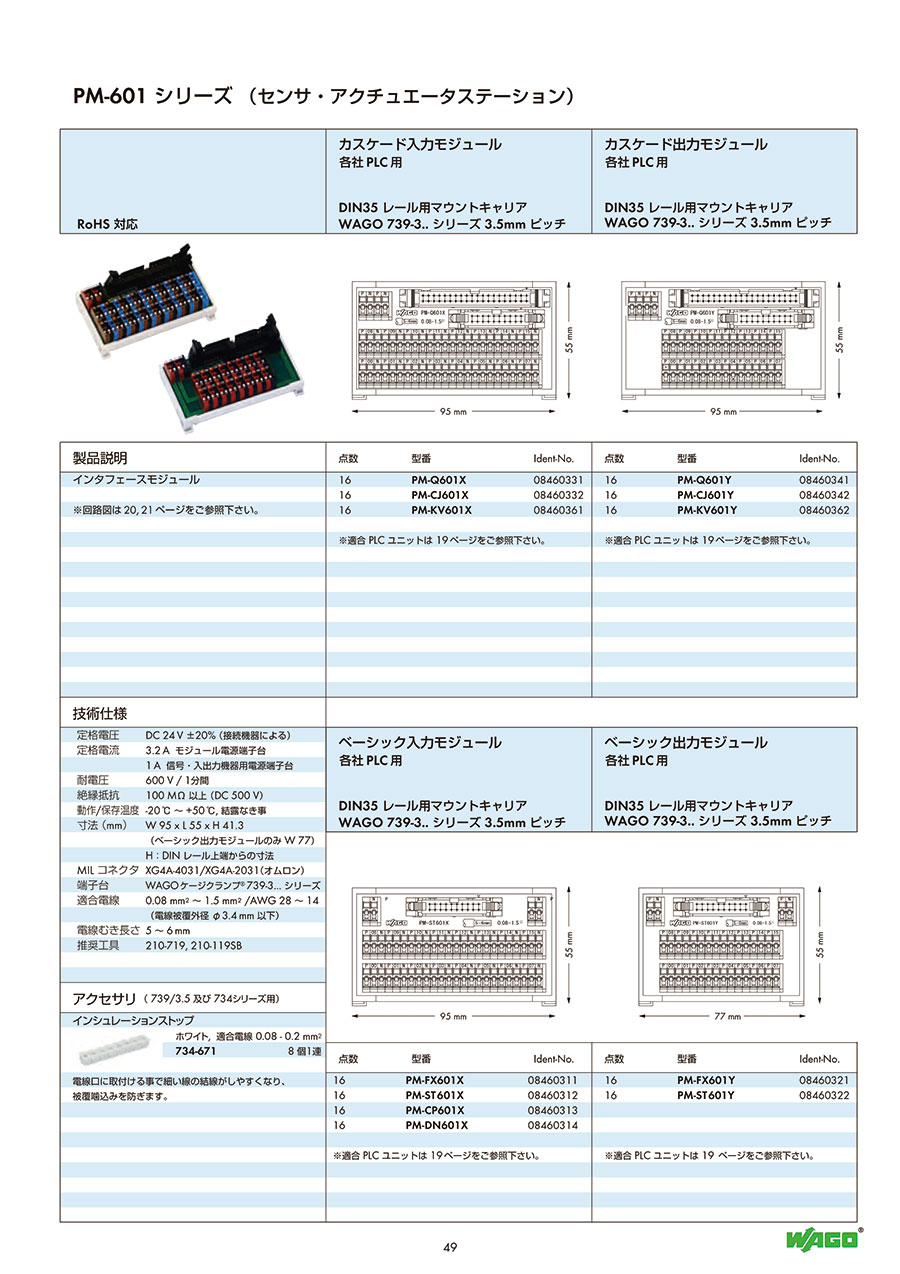

カタログ
