FANUCコントローラ向け FANUC操作盤I／Oコネクタ端子台 IM-M739

FANUCコントローラ向け FANUC操作盤I／Oコネクタ端子台 IM-M739 IM-M739/3.5-50PC-HT
  • 数量スライド割引
  • 当日出荷可能
この商品のFAQをみる（2件）
通常単価(税別)
9,672円
税込単価
10,639円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

制御盤用 IMシリーズ IM-M/IMF MIL/FCNコネクタ端子台

ワゴ

制御盤用 IMシリーズ IM-M/IMF MIL/FCNコネクタ端子台
4
通常価格(税別)： 3,943円 (税込価格：4,337円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

制御盤用 IM-MDR ハーフピッチMDRコネクタ端子台

ワゴ

制御盤用 IM-MDR ハーフピッチMDRコネクタ端子台
5
通常価格(税別)： 4,444円 (税込価格：4,888円)

通常出荷日：在庫品1日目

【特長】・FANUC操作盤I／Oに最適・・47番ピン～50番ピンをコモンニング...

詳細情報を確認する
  • コネクタ
    MILコネクタ
  • 極数 (極)
    50
  • 取付方法
    直付け
  • 端子間ピッチ (mm)
    3.5
  • 寸法 縦 (mm)
    41.6
  • 寸法 横 (mm)
    95
  • 寸法 奥行き (mm)
    55
  • 定格電圧 (V)
    DC30
  • 定格電流 (A)
    1
  • 端子台 電線結線方法
    スクリューレス
  • 電線 適合断面積 (mm2)
    0.08～1.5
  • 電線 適合AWGサイズ (AWG)
    28～14
  • 適合 電線被膜外径 (mm)
    3.4
  • 電線 むき長さ (mm)
    5～6
  • 推奨工具
    210-719、 210-119SB

型番:

IM-M739/3.5-50PC-HT
解除
    数量：
    －閉じる

    IM-M739/3.5-50PC-HTの仕様・寸法情報

    コネクタ
    MILコネクタ
    極数(極)
    50
    取付方法
    直付け
    端子間ピッチ(mm)
    3.5
    寸法 縦(mm)
    41.6
    寸法 横(mm)
    95
    寸法 奥行き(mm)
    55
    定格電圧(V)
    DC30
    定格電流(A)
    1
    端子台 電線結線方法
    スクリューレス
    電線 適合断面積(mm2)
    0.08～1.5
    電線 適合AWGサイズ(AWG)
    28～14
    適合 電線被膜外径(mm)
    3.4
    電線 むき長さ(mm)
    5～6
    推奨工具
    210-719、 210-119SB
    RoHS?
    10

    商品情報

    製品仕様

    装着イメージ

    装着イメージ

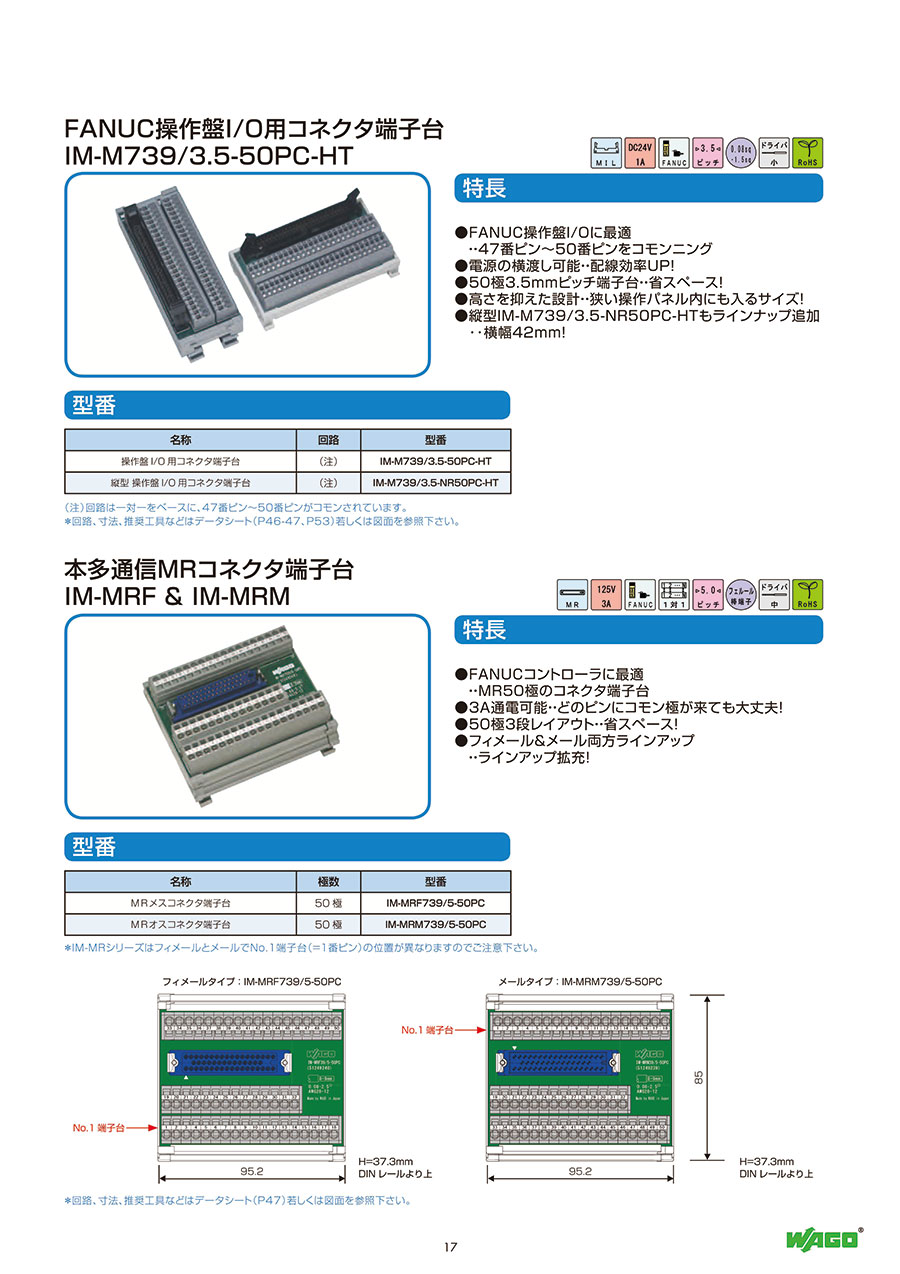

    外形図

    外形図

    製品説明極数「W」
    mm    		型番Ident-No.
    インタフェースモジュールWAGO 739/3.5端子台タイプ
    ※IM-MRHシリーズの結線作業はコントローラから取り外した状態で行って下さい。5095IM-M739/3.5-50PC-HT51212926
    技術仕様
    定格電圧DC30V
    定格電流1A
    汚染度/差し込み方向2/垂直
    動作温度/保存温度-20℃～+50℃,結露なき事
    寸法(mm)W×L55×H41.6
    コネクタXG4A-4031(オムロン)
    適合電線0.08mm2～1.5mm2/AWG28～14
     (電線被覆外径φ3.4mm以下)
    電線剥き長さ5-6mm
    推奨工具210-719,210-119SB

    型番リスト

    表示件数
  • 1
    • 型番
    IM-M739/3.5-50PC-HT
    RoHS?最小発注数量
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    9,672円
    ( 10,639円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・FANUC操作盤I／Oに最適・・47番ピン～50番ピンをコモンニング
    ・電源の横渡し可能・・配線効率UP
    ・50極3.5mmピッチ端子台・・省スペース
    ・高さを抑えた設計・・狭い操作パネル内にも入るサイズ
    ・ゆるみや増し締めを無くしメンテナンスフリー化
    【用途】
    ・操作盤の小型化、配線作業の省力化に最適

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    FANUCコントローラ向け FANUC操作盤I／Oコネクタ端子台 IM-M739の型番IM-M739/3.5-50PC-HTのページです。 型番IM-M739/3.5-50PC-HTに関する仕様情報を記載しております。
    FANUCコントローラ向け FANUC操作盤I／Oコネクタ端子台 IM-M739のレビュー
    3平均満足度：3.01件のレビュー
    電気の制御盤に使用
    3
    満足度：3.02018/07/17
    電気の制御盤に使用しています。端子台は数種類を用途に応じて使い分けをしています。縦型、横型が選べ、操作盤が小さいので、配...もっと読む
    0人が参考にしています。
    1件全て見る

    よくあるご質問（FAQ）

    Qスプリングがゆるむことは無いですか？
    A
    ヘタリや折れの無い高品質のスプリングを使用しており、操作しない限りゆるまない構造です。CAGECLAMP®スプリングは鉄道車両や交通信号などで多くの実績があります。
    Q結線の確認はどのように行いますか?
    A
    各製品に規定された電線のむき長さを守り結線後、軽く引っ張ることで確認できます。スクリューレスですから締め付けトルク管理は不要です。
