FANUCコントローラ向け分線I／O直結コネクタ端子台 IM-MRH50-FN2
- 通常単価(税別)
- 13,412円
- 税込単価
- 14,753円
通常出荷日：在庫品1日目当日出荷可能
【特長】・FANUC分線I／Oに直結（-FN2、-FN）・・ハーネス不要・電源の横渡し可能（-FN2）...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
－閉じる
IM-MRH50-FN2の仕様・寸法情報
コネクタ
その他
取付方法
直付け
端子間ピッチ(mm)
3.5
寸法 縦(mm)
27.3
寸法 横(mm)
31.5
寸法 奥行き(mm)
144
コネクタ詳細
MRHコネクタ
定格電圧(V)
DC30
定格電流(A)
6/3/2/1
端子台 電線結線方法
スクリューレス
電線 適合断面積(mm2)
0.08～1.5
電線 適合AWGサイズ(AWG)
28～14
適合 電線被膜外径(mm)
3.4
電線 むき長さ(mm)
5～6
推奨工具
210-719、 210-119SB
-
-
商品情報
製品仕様
IM-MRH50-FN
IM-MRH50-FN2

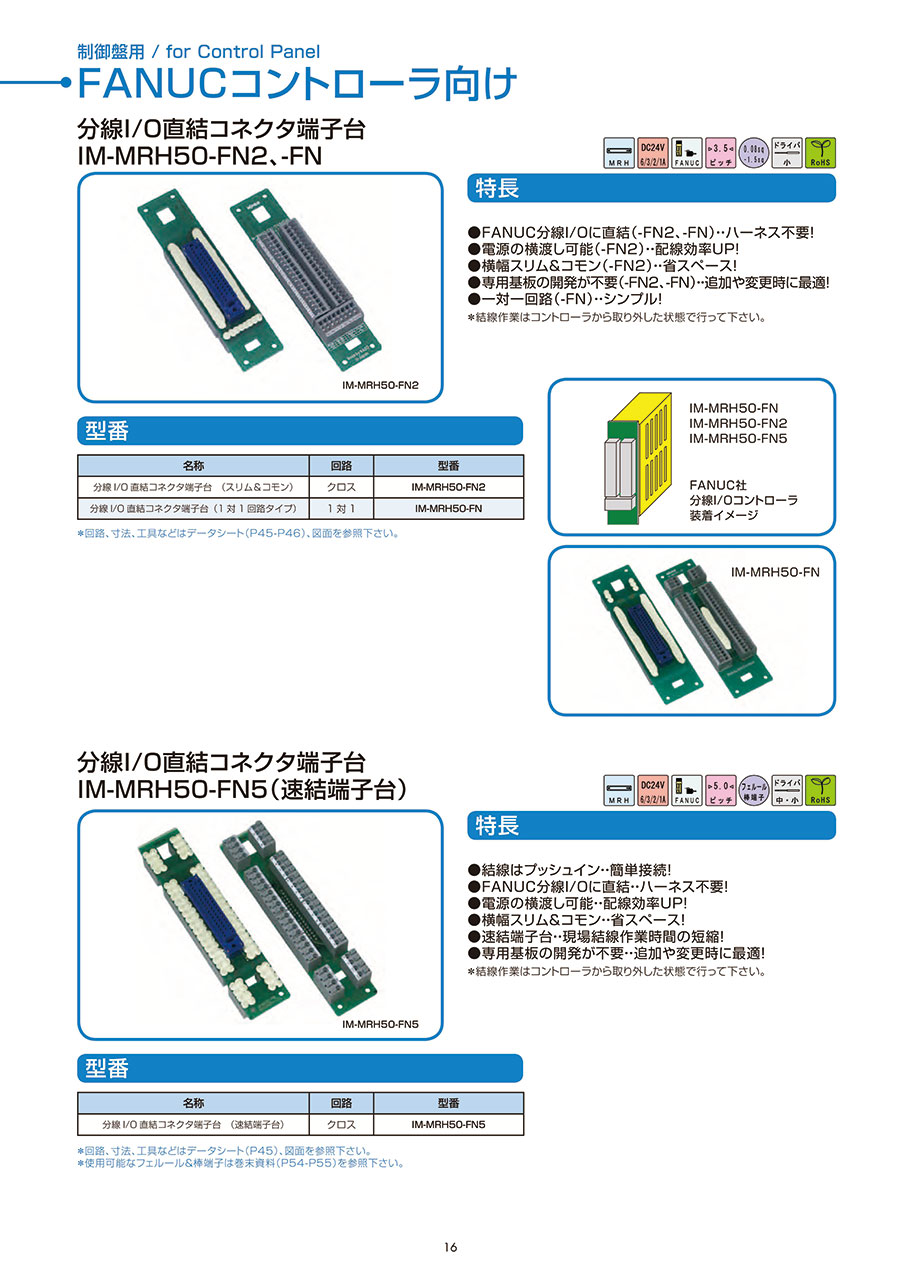

装着イメージ
詳細情報
基本情報
【特長】
・FANUC分線I／Oに直結（-FN2、-FN）・・ハーネス不要
・電源の横渡し可能（-FN2）・・配線効率UP
・横幅スリム＆コモン（-FN2）・・省スペース
・専用基板の開発が不要（-FN2、-FN）・・追加や変更時に最適
・一対一回路（-FN）・・シンプル
・ゆるみや増し締めを無くしメンテナンスフリー化
【用途】
・操作盤の小型化に、配線作業の省力化に最適
カタログ
類似品類似品をすべて見る
商品担当おすすめ
FANUCコントローラ向け分線I／O直結コネクタ端子台 IM-MRH50-FN2の型番IM-MRH50-FN2のページです。
型番IM-MRH50-FN2に関する仕様情報を記載しております。
FANUCコントローラ向け分線I／O直結コネクタ端子台 IM-MRH50-FN2のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qスプリングがゆるむことは無いですか？
A
ヘタリや折れの無い高品質のスプリングを使用しており、操作しない限りゆるまない構造です。CAGECLAMP®スプリングは鉄道車両や交通信号などで多くの実績があります。
Q結線の確認はどのように行いますか?
A
各製品に規定された電線のむき長さを守り結線後、軽く引っ張ることで確認できます。スクリューレスですから締め付けトルク管理は不要です。
