制御盤用 IMシリーズ IM-M/IMF MIL/FCNコネクタ端子台

制御盤用 IMシリーズ IM-M/IMF MIL/FCNコネクタ端子台
  • 一部SALE 2025/12/26まで
  • 数量スライド割引
  • 当日出荷可能
この商品のFAQをみる（2件）
通常単価(税別)
3,943円～6,895円特別価格
税込単価
4,337円～7,585円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

制御盤用 IM-MDR ハーフピッチMDRコネクタ端子台

ワゴ

制御盤用 IM-MDR ハーフピッチMDRコネクタ端子台
5
通常価格(税別)： 4,444円 (税込価格：4,888円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

制御盤用コネクタ端子台 PM-32シリーズ 超小型タイプ

ワゴ

制御盤用コネクタ端子台 PM-32シリーズ 超小型タイプ
0
通常価格(税別)： 5,591円 (税込価格：6,150円)

通常出荷日：在庫品1日目

FCNコネクタを端子台に変換するモジュール。【特長】・サーボアンプなどで標準的...

詳細情報を確認する
  • 取付方法
    DINレール付
  • 寸法 奥行き (mm)
    55
  • 定格電圧 (V)
    AC/DC125
  • 定格電流 (A)
    1
  • 端子台 電線結線方法
    スクリューレス

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が9型番あります。
    数量：

    商品情報

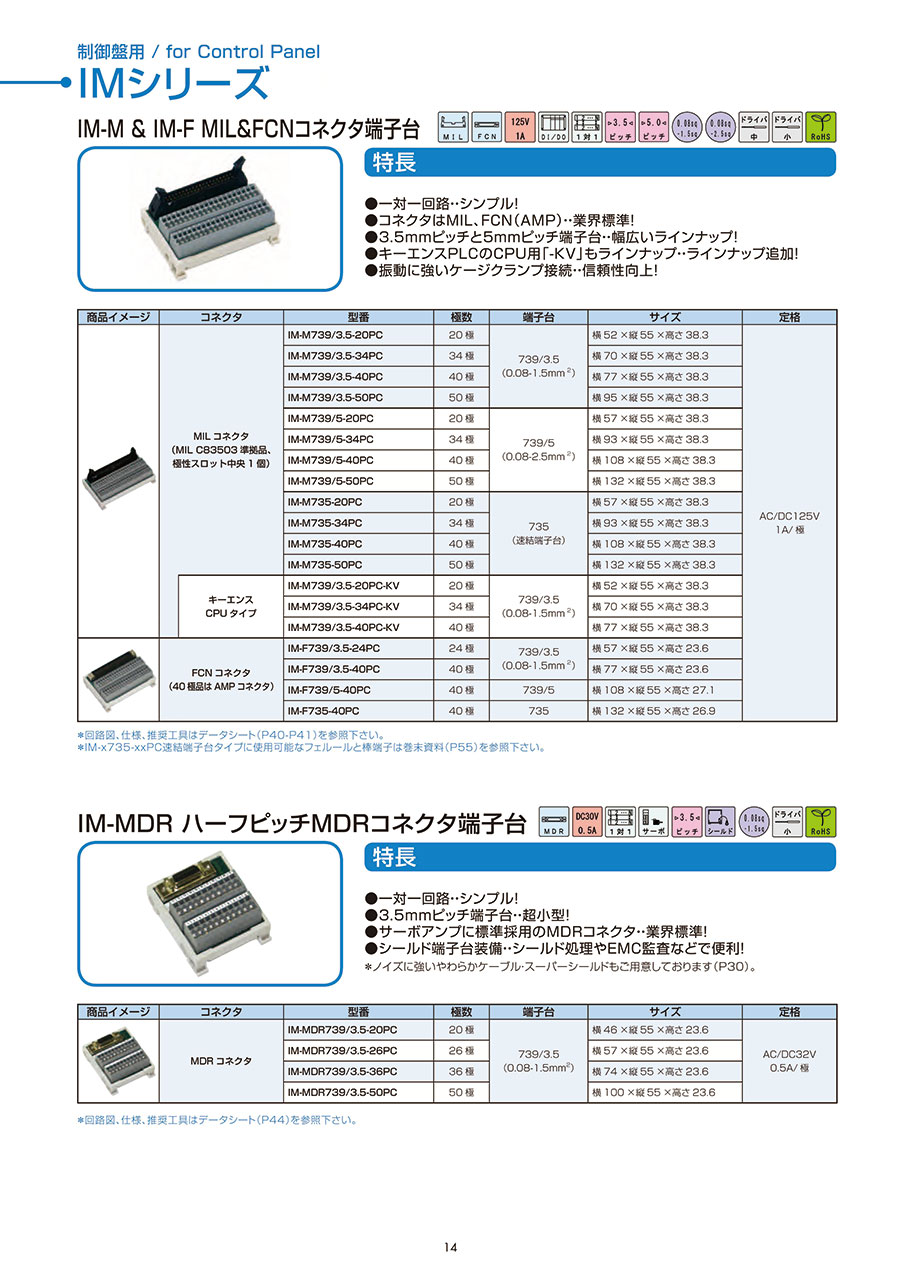

    制御盤用 IMシリーズ IM-M/IMF MIL/FCNコネクタ端子台の仕様

    IM-M シリーズ

    IM-M739／5-40PC、IM-M739／3.5-50PC

    IM-M739／5-40PC、IM-M739／3.5-50PC

    3.5mmピッチ 外形図

    3.5mmピッチ 外形図

    5mmピッチ 外形図

    5mmピッチ 外形図

    製品説明点数​「W」
    mm    		型番​Ident-No.点数​「W」
    mm    		型番​Ident-No.
    コネクタ端子台
    （インタフェースモジュール）    		2052IM-M739／3.5-20PC510907523493IM-M739／5-34PC51215325
    3470IM-M739／3.5-34PC5109075540108IM-M739／5-40PC51209977
    4077IM-M739／3.5-40PC5109068050132IM-M739／5-50PC51090397
    5095IM-M739／3.5-50PC510907582057IM-M735-20PC51245641
    キーエンス PLC CPU&I／O ユニット用3493IM-M735-34PC51222494
    4077IM-M739／3.5-40PC-KV5125396050132IM-M735-50PC51233907
    技術仕様
    定格電圧AC／DC 125VAC／DC 125V
    定格電流1A1A
    定格電圧（EN60664-1による）125V／0.8kV／2125V／0.8kV／2
    動作温度／保存温度-20～+50℃,結露なきこと-20℃～+50℃,結露なきこと
    寸法W×H38.3×L55mmW×H38.3×L55mm
     H：DINレールの上端からの寸法H：DINレールの上端からの寸法
    コネクタHIF3M×W シリーズ（ヒロセ電機）HIF3M×W シリーズ（ヒロセ電機）
    端子台WAGO CAGE CLAMP ®739-3.. シリーズWAGO CAGE CLAMP ®739-1.. シリーズ
    適合電線0.08～1.5mm2／AWG 28～140.08～2.5mm2／AWG 28～12
     （電線被覆外径φ3.4mm以下）（電線被覆外径φ4.1mm以下）
    電線むき長さ5～6mm／0.20～0.24in8～9mm／0.31～0.35in
    端子台 WAGO 735-3..シリーズ
    推奨工具（735 シリーズ端子台は離線時のみ）210-719,210-119SB210-720,210-120J,210-657J

    IM-F シリーズ

    IM-F739／3.5-24PC

    IM-F739／3.5-24PC

    3.5mmピッチ 外形図

    3.5mmピッチ 外形図

    5mmピッチ 外形図

    5mmピッチ 外形図

    製品説明点数​「W」
    mm    		型番​Ident-No.点数​型番​Ident-No.
    コネクタ端子台
    （インタフェースモジュール）    		WAGO 739／3.5 端子台タイプWAGO 739／5 端子台タイプ
    2457IM-F739／3.5-24PC5109067440IM-F739／5-40PC51212558
    4077IM-F739／3.5-40PC51090677
    技術仕様
    定格電圧AC／DC 125VAC/DC 125V
    定格電流1A1A
    定格電圧（EN60664-1による）125V／0.8kV／2125V／0.8kV／2
    動作温度／保存温度-20～+50℃,結露なきこと-20～+50℃,結露なきこと
    寸法W×H22.6×L55mmW108×H22.6×L55mm
     H：DIN レール上端からの寸法H：DIN レール上端からの寸法
    コネクタ24P：FCN360 シリーズ（富士通コンポーネント）40P：1747053-1（Tyco）
     40P：1747053-1（Tyco）
    端子台WAGOCAGE CLAMP ® 739-3.. シリーズWAGOCAGE CLAMP ® 739-1.. シリーズ
    適合電線0.08～1.5mm2／AWG 28～140.08～2.5mm2／AWG 28～12
     （電線被覆外径 φ3.4mm以下）（電線被覆外径 φ4.1mm以下）
    電線むき長さ5～6mm／0.20～0.24in8～9mm／0.31～0.35in
    推奨工具（735 シリーズ端子台は離線時のみ）210-719,210-119SB210-720,210-120J,210-657J

    型番リスト

    表示件数
  • 1
    • 型番
    IM-F739/3.5-40PC
    IM-M739/3.5-20PC
    IM-M739/3.5-34PC
    IM-M739/3.5-34PC-KV
    IM-M739/3.5-40PC
    IM-M739/3.5-40PC-KV
    IM-M739/3.5-50PC
    IM-M739/5-40PC
    IM-M739/5-50PC

    コネクタ

    極数

    (極)

    端子間ピッチ

    (mm)

    対応機器

    寸法 縦

    (mm)

    寸法 横

    (mm)

    電線 適合断面積

    (mm2)

    電線 適合AWGサイズ

    (AWG)

    適合 電線被膜外径

    (mm)

    電線 むき長さ

    (mm)

    推奨工具

    		RoHS?最小発注数量
    FCNコネクタ
    40
    3.5
    -
    23.6
    77
    0.08～1.5
    28～14
    3.4
    5～6
    210-719、 210-119SB
    -
    1個
    MILコネクタ
    20
    3.5
    -
    38.3
    52
    0.08～1.5
    28～14
    3.4
    5～6
    210-719、 210-119SB
    10
    1個
    MILコネクタ
    34
    3.5
    -
    38.3
    70
    0.08～1.5
    28～14
    3.4
    5～6
    210-719、 210-119SB
    10
    1個
    MILコネクタ
    34
    3.5
    PLC
    38.3
    70
    0.08～1.5
    28～14
    3.4
    5～6
    210-719、 210-119SB
    10
    1個
    MILコネクタ
    40
    3.5
    -
    38.3
    77
    0.08～1.5
    28～14
    3.4
    5～6
    210-719、 210-119SB
    10
    1個
    MILコネクタ
    40
    3.5
    PLC
    38.3
    77
    0.08～1.5
    28～14
    3.4
    5～6
    210-719、 210-119SB
    10
    1個
    MILコネクタ
    50
    3.5
    -
    38.3
    95
    0.08～1.5
    28～14
    3.4
    5～6
    210-719、 210-119SB
    10
    1個
    MILコネクタ
    40
    5
    -
    38.3
    108
    0.08～2.5
    28～12
    4.1
    8～9
    210-720、 210-120J、 210-350/01
    10
    1個
    MILコネクタ
    50
    5
    -
    38.3
    132
    0.08～2.5
    28～12
    4.1
    8～9
    210-720、 210-120J、 210-350/01
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    6,267円
    ( 6,894円 )
    在庫品1日目当日出荷可能
    3,943円3,154円
    ( 3,469円 )
    在庫品1日目当日出荷可能
    5,076円
    ( 5,584円 )
    在庫品1日目当日出荷可能
    5,706円
    ( 6,277円 )
    在庫品1日目当日出荷可能
    5,514円
    ( 6,065円 )
    在庫品1日目当日出荷可能
    5,695円4,556円
    ( 5,012円 )
    在庫品1日目当日出荷可能
    6,200円
    ( 6,820円 )
    在庫品1日目当日出荷可能
    5,448円
    ( 5,993円 )
    在庫品1日目当日出荷可能
    6,895円
    ( 7,585円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    FCNコネクタを端子台に変換するモジュール。
    【特長】
    ・サーボアンプなどで標準的に使用されているハーフピッチMDRコネクタを端子台に変換。
    ・シンプルな一対一回路。0.08～1.5または2.5mm2の幅広い電線接続範囲。
    ・コネクタはMIL、FCN（AMP）・・業界標準！
    ・3.5mmピッチと5mmピッチ端子台・・幅広いラインナップ！
    ・キーエンスPLCのCPU用「-KV」もラインナップ・・ラインナップ追加！
    ・振動に強いケージクランプ接続・・信頼性向上！
    【用途】
    ・FCNコネクタと電線の接続に、はんだ作業が大変で困っている場合に最適。
    ・キーエンスPLCの入出力信号を端子台に変換したい場合に、試作・実験用途に最適。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    制御盤用 IMシリーズ IM-M/IMF MIL/FCNコネクタ端子台のレビュー
    4平均満足度：4.02件のレビュー
    検査装置に使用しています
    4
    満足度：4.02023/09/05
    この商品を使い、検査装置の制御・操作装置からコネクタで取り出した配線と各種のセンサーなどとの接続に使っています。初めて使...もっと読む
    0人が参考にしています。
    自社の制御盤、I/Oの取り出しに使用
    4
    満足度：4.02018/07/17
    自社の制御盤、I/Oの取り出しに使用しています。ミスミのカタログで目に付いたので購入しました。使い始めから半年くらい経ち...もっと読む
    0人が参考にしています。
    2件全て見る

    よくあるご質問（FAQ）

    Qスプリングがゆるむことは無いですか？
    A
    ヘタリや折れの無い高品質のスプリングを使用しており、操作しない限りゆるまない構造です。CAGECLAMP®スプリングは鉄道車両や交通信号などで多くの実績があります。
    Q結線の確認はどのように行いますか?
    A
    各製品に規定された電線のむき長さを守り結線後、軽く引っ張ることで確認できます。スクリューレスですから締め付けトルク管理は不要です。
