制御盤用コネクタ端子台 PM-32シリーズ 超小型タイプ
商品情報
制御盤用コネクタ端子台 PM-32シリーズ 超小型タイプの仕様
PM-M32A-739/3.5
外形図
- Type-A:オムロン、横河電機入力用
- Type-B:オムロン、横河電機出力用
- Type-C:三菱電機、日立製作所、富士電機入出力用
- Type-D:キーエンス入出力用
| 定格電圧 | AC/DC 30V |
|---|---|
| 定格電流 | 1A, 2A (信号&コモン端子台とコネクタ間) |
| 6A (隣接の同極コモン端子台間) | |
| 定格電圧 (EN60664-1 による) | 30V / 0.5kV / 2 |
| 動作温度 / 保存温度 | -20 ～ +50 ℃, 結露なきこと |
| 寸法 | W 77 × H 41.3 (MIL), H 23.6 (Tyco) × L 55 mm |
| コネクタ (MIL タイプ) | XG4A-4031（オムロン） |
| コネクタ(AMP タイプ) | C-1747053（Tyco AMP） |
| 端子台 | WAGOCAGE CLAMP® 739-3.. シリーズ |
| 適合電線 | 0.08 ～ 1.5 mm2 / AWG 28 ～ 14 |
| (電線被覆外径 φ 3.4mm 以下) | |
| 電線むき長さ | 5 ～ 6mm / 0.20 ～ 0.24 in |
| 適合電線(735 シリーズ端子台) | |
| 推奨工具(735 シリーズ端子台は離線時のみ) | 210-719, 210-119SB |
- ※ HはDINレール上端からの高さ。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,591円 ( 6,150円 ) | 在庫品1日目当日出荷可能 |
5,591円 ( 6,150円 ) | 在庫品1日目当日出荷可能 |
5,591円 ( 6,150円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報

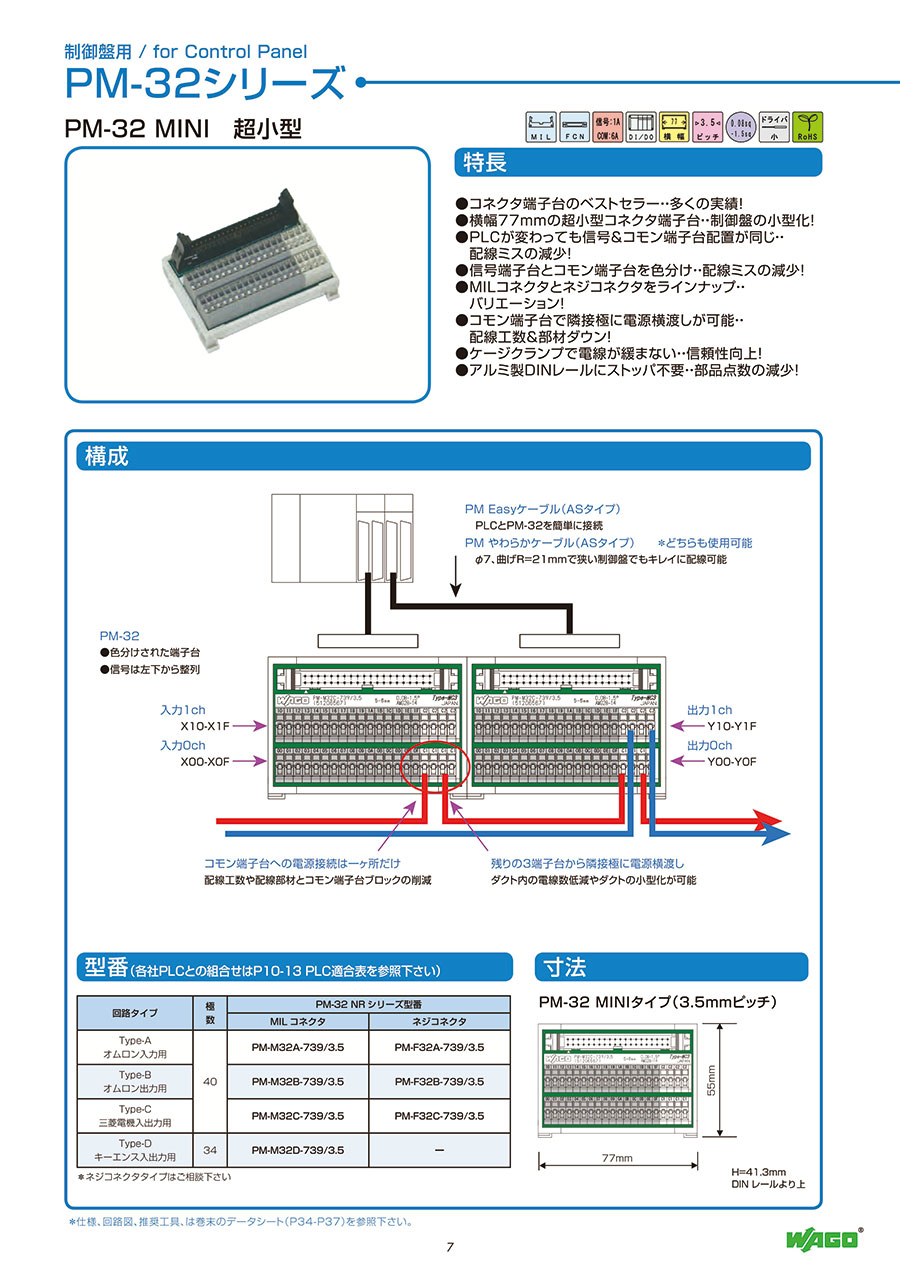

横型で省スペースを実現した各社PLC専用の小型コネクタ端子台。
【特長】
・横幅77mmの超小型コネクタ端子台・・制御盤の小型化！
・PLCが変わっても信号＆コモン端子台配置が同じ・・配線ミスの減少！
・信号端子台とコモン端子台を色分け・・配線ミスの減少！
・MILコネクタとねじコネクタをラインナップ・・バリエーション！
・コモン端子台で隣接極に電源横渡しが可能・・配線工数&部材ダウン！
・ケージクランプで電線が緩まない・・信頼性向上！
・アルミ製DINレールにストッパ不要・・部品点数の減少！
・三菱、オムロン、キーエンス、横河電機、日立製作所、富士電機ほか各社PLCに対応。
【用途】
・各社PLCの入出力コネクタを簡単に端子台に変換したい、めんどうな配線作業を省力化したい場合に最適。
・装置や制御盤の小型化、ねじのゆるみ対策に最適。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
