ワゴ

制御盤用コネクタ端子台 PM-32シリーズ

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（2件）

通常単価(税別): 5,870円～5,978円特別価格

税込単価: 6,457円～6,576円特別価格

縦型でさらに省スペースを実現した各社PLC専用の小型コネクタ端子台。【特長】...

詳細情報を確認する

コネクタ
MILコネクタ
極数 (極)
32
取付方法
DINレール付
端子間ピッチ (mm)
3.5
対応機器
PLC
寸法縦 (mm)
48.5
寸法横 (mm)
42
寸法奥行き (mm)
85
定格電圧 (V)
DC4～30
定格電流 (A)
6/1/2
端子台電線結線方法
スクリューレス
電線適合断面積 (mm2)
0.08～1.5
電線適合AWGサイズ (AWG)
28～14
適合電線被膜外径 (mm)
3.4
電線むき長さ (mm)
5～6
推奨工具
210-719、 210-119SB

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

制御盤用コネクタ端子台 PM-32シリーズ縦型タイプの寸法と仕様

PM-M32A-NR739/3.5、PM-M32B-NR739/3.5

PM-M32A-NR739/3.5

PM-M32B-NR739/3.5

定格電圧	AC/DC 30V	AC/DC 30V
定格電流	1A (信号&コモン端子台とコネクタ間)	1A (信号&コモン端子台とコネクタ間)
	2A (コモン端子台とコネクタピン間)	2A (コモン端子台とコネクタピン間)
	6A (隣接の同極コモン端子台間)	6A (隣接の同極コモン端子台間)
定格電圧 (EN60664-1 による)	30V / 0.5kV / 2	30V / 0.5kV / 2
動作温度 / 保存温度	-20 ～+50 ℃, 結露なきこと	-20 ～ +50 ℃, 結露なきこと
寸法	W 42 × H 48.5 × L 85 mm	W 42 × H 48.5 × L 85 mm
	H：DINレールの上端からの寸法	H：DINレールの上端からの寸法
コネクタ	HIF3M×W シリーズ (ヒロセ電機)	HIF3M×W シリーズ (ヒロセ電機)
端子台	WAGO CAGE CLAMP^® 739-3..シリーズ	WAGO CAGE CLAMP^® 739-3..シリーズ
適合電線	0.08 ～ 1.5 mm² / AWG 28 ～ 14	0.08 ～ 1.5 mm² / AWG 28 ～ 14
	(電線被覆外径 φ 3.4 mm 以下)	(電線被覆外径 φ 3.4 mm 以下)
電線むき長さ	5 ～ 6 mm / 0.20 ～ 0.24 in	5 ～ 6 mm / 0.20 ～ 0.24 in
推奨工具	210-719, 210-119SB	210-719, 210-119SB

PM-M32C-NR739/3.5、PM-M32D-NR739/3.5

PM-M32C-NR739/3.5

PM-M32D-NR739/3.5

定格電圧	AC/DC 30V	AC/DC 30V
定格電流	1A (信号&コモン端子台とコネクタ間)	1A (信号&コモン端子台とコネクタ間)
	2A (コモン端子台とコネクタピン間)	2A (コモン端子台とコネクタピン間)
	6A (隣接の同極コモン端子台間)	6A (隣接の同極コモン端子台間)
定格電圧 (EN60664-1 による)	30V / 0.5kV / 2	30V / 0.5kV / 2
動作温度 / 保存温度	-20 ～ +50 ℃, 結露なきこと	-20 ～ +50 ℃, 結露なきこと
寸法	W 42 × H 48.5 × L 85 mm	W 42 × H 48.5 × L 85 mm
	H：DINレールの上端からの寸法	H：DINレールの上端からの寸法
コネクタ	HIF3M×W シリーズ (ヒロセ電機)	HIF3M×W シリーズ (ヒロセ電機)
端子台	WAGO CAGE CLAMP^® 739-3..シリーズ	WAGO CAGE CLAMP^® 739-3..シリーズ
適合電線	0.08 ～ 1.5 mm² / AWG 28 ～ 14	0.08 ～ 1.5 mm² / AWG 28 ～ 14
	(電線被覆外径 φ 3.4 mm 以下)	(電線被覆外径 φ 3.4 mm 以下)
電線むき長さ	5 ～ 6 mm / 0.20 ～ 0.24 in	5 ～ 6 mm / 0.20 ～ 0.24 in
推奨工具	210-719, 210-119SB	210-719, 210-119SB

型番リスト

表示件数

型番

対応機器メーカ	入出力タイプ	その他対応機器メーカ	備考	RoHS?	最小発注数量

オムロン	入力	横河電機 / 日立産機	定格電流詳細：6A/隣接の同極コモン端子台間、1A/信号&コモン端子台とコネクタ間、2A/コモン端子台とコネクタ間	10	1個
オムロン	出力	横河電機 / 日立産機	定格電流詳細：6A/隣接の同極コモン端子台間、1A/信号&コモン端子台とコネクタ間、2A/コモン端子台とコネクタ間	10	1個
三菱電機	-	日立製作所 / 富士電機	定格電流詳細：6A/隣接の同極コモン端子台間、1A/信号&コモン端子台とコネクタ間、2A/コモン端子台とコネクタピン間	10	1個
-	入・出力	-	定格電流詳細：6A/隣接の同極コモン端子台間、1A/信号&コモン端子台とコネクタ間、2A/コモン端子台とコネクタ間	10	1個

通常単価(税別) (税込単価)	通常出荷日

5,978円 ( 6,576円 )	在庫品1日目当日出荷可能
5,978円3,586円 ( 3,945円 )	在庫品1日目当日出荷可能
5,978円 ( 6,576円 )	在庫品1日目当日出荷可能
5,870円 ( 6,457円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

縦型でさらに省スペースを実現した各社PLC専用の小型コネクタ端子台。
【特長】
・横幅42mmの超小型コネクタ端子台。制御盤の小型化が可能！
・PLCコネクタと同じ縦型レイアウト。イメージしやすい！
・マーカ使用可能。PLC信号名やユニット名を表記！
・配線後も端子台マーカーが隠れない。メンテ性向上！
・PLCが変わっても信号＆コモン端子台配置が同じ。PM-32を継承！
・信号端子台とコモン端子台を色分け。PM-32を継承！
・コモン端子台で隣接極に電源横渡しが可能。PM-32を継承！
・三菱、オムロン、キーエンス、横河電機、日立製作所、富士電機ほか各社PLCに対応。
【用途】
・各社PLCの入出力コネクタを簡単に端子台に変換、めんどうな配線作業を省力化したい場合に最適。
・装置や制御盤の小型化に、ねじのゆるみ対策に最適。

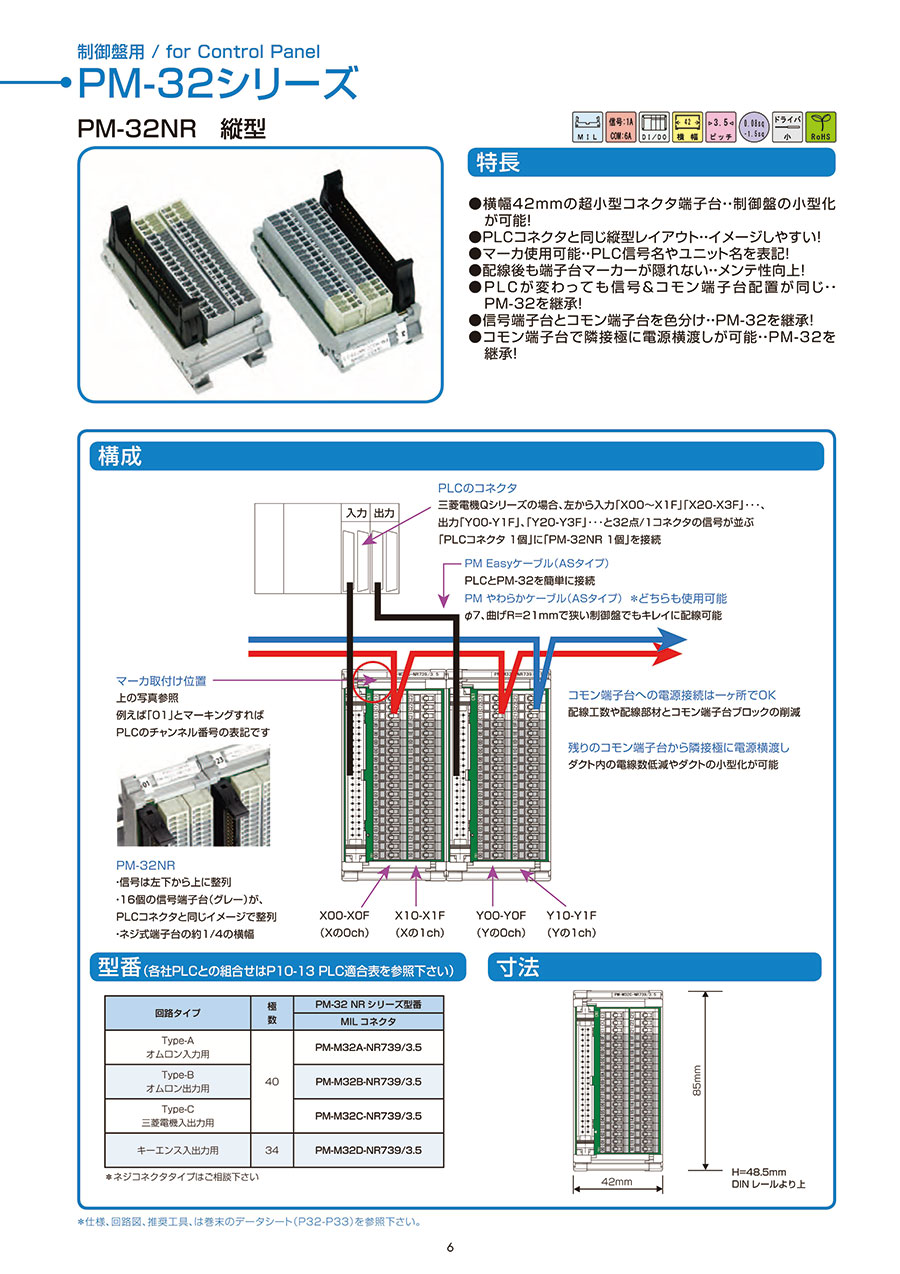

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

制御盤用コネクタ端子台 PM-32シリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qスプリングがゆるむことは無いですか？

ヘタリや折れの無い高品質のスプリングを使用しており、操作しない限りゆるまない構造です。CAGECLAMPスプリングは鉄道車両や交通信号などで多くの実績があります。

Q結線の確認はどのように行いますか?

各製品に規定された電線のむき長さを守り結線後、軽く引っ張ることで確認できます。スクリューレスですから締め付けトルク管理は不要です。
