マークチューブストッパー マークチューブ脱落防止用
- 色
- ナチュラル
- 備考
- 適合電線サイズについて：表記電線サイズにおいても電線種類や被膜外径等により使用できない場合があります。
ご注意
- 完全に固定するものではありません。
未確定：候補が3型番あります。
商品情報

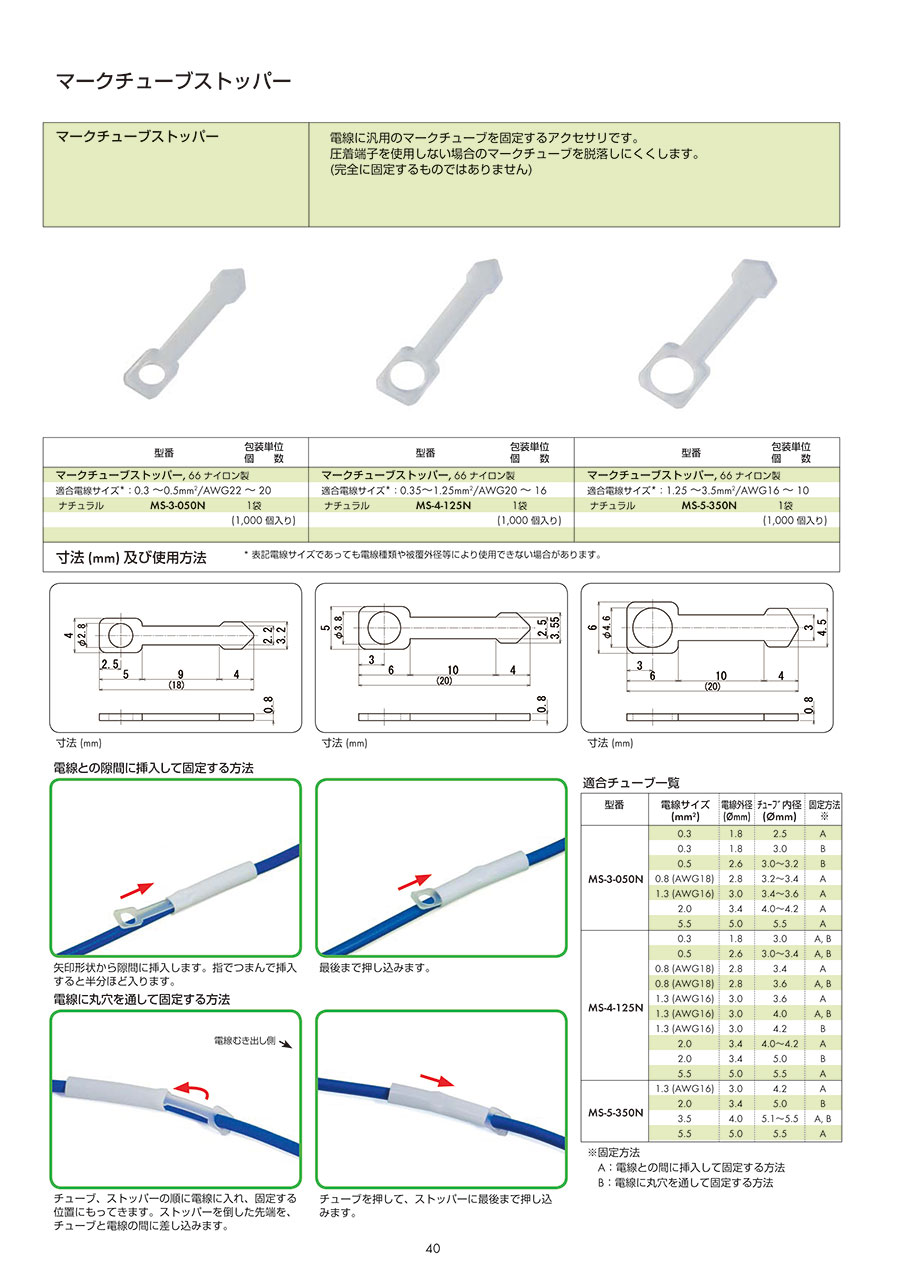

マークチューブストッパーの外観と寸法図
MS-3-050N
MS-3-050N 外形図
MS-4-125N
MS-4-125N 外形図
MS-5-350N
MS-5-350N 外形図
製品仕様
| 型番 | 電線サイズ （mm2） | 電線外径 （φmm） | チューブ内径 （φmm） | 固定方法 ※ |
|---|---|---|---|---|
| MS-3-050N | 0.3 | 1.8 | 2.5 | A |
| 0.3 | 1.8 | 3.0 | B | |
| 0.5 | 2.6 | 3.0～3.2 | B | |
| 0.8（AWG18) | 2.8 | 3.2～3.4 | A | |
| 1.3（AWG16） | 3.0 | 3.4～3.6 | A | |
| 2.0 | 3.4 | 4.0～4.2 | A | |
| 5.5 | 5.0 | 5.5 | A | |
| MS-4-125N | 0.3 | 1.8 | 3.0 | A,B |
| 0.5 | 2.6 | 3.0～3.4 | A,B | |
| 0.8（AWG18) | 2.8 | 3.4 | A | |
| 0.8（AWG18) | 2.8 | 3.6 | A,B | |
| 1.3（AWG16） | 3.0 | 3.6 | A | |
| 1.3（AWG16） | 3.0 | 4.0 | A,B | |
| 1.3（AWG16） | 3.0 | 4.2 | B | |
| 2.0 | 3.4 | 4.0～4.2 | A | |
| 2.0 | 3.4 | 5.0 | B | |
| 5.5 | 5.0 | 5.5 | A | |
| MS-5-350N | 1.3（AWG16） | 3.0 | 4.2 | A |
| 2.0 | 3.4 | 5.0 | B | |
| 3.5 | 4.0 | 5.1～5.5 | A,B | |
| 5.5 | 5.0 | 5.5 | A |
- 固定方法
B:電線に丸穴を通して固定する方法
- 材質:66ナイロン
- 色:ナチュラル
- 適合電線サイズ:0.3～0.5mm2 / AWG22～20（MS-3-050N）
- 適合電線サイズ:0.35～1.25mm2 / AWG20～16（MS-4-125N）
- 適合電線サイズ:1.25～3.5mm2 / AWG16～10（MS-5-350N )
マークチューブストッパーの使用方法
電線との隙間に挿入して固定する方法（A）
矢印形状から隙間に挿入。指でつまんで挿入すると半分ほど入る。
最後まで押し込む。
電線に丸穴を通して固定する方法（B）
チューブ、ストッパーの順に電線に入れ、固定する位置にもってくる。ストッパーを倒した先端を、チューブと電線の間に差し込む。
チューブを押して、ストッパーに最後まで押し込む。
開発秘話
スプリング式端子台は圧着端子を使用しないダイレクト結線が特徴ですが、マークチューブが脱落してしまう場合があります。これを解決するために電線とマークチューブにはさみこんで固定するアクセサリを開発しました。
詳細情報
基本情報
【特長】
・電線に汎用のマークチューブを固定するアクセサリです。
・圧着端子を使用しない場合のマークチューブを脱落しにくくします。
【用途】
・圧着端子を付けないで電線を結線する場合のマークチューブ固定に便利。
ご注意
- 完全に固定するものではありません。
カタログ
マークチューブストッパー マークチューブ脱落防止用のレビュー
制御盤の配線で使用
3
3.02020/04/28
制御盤の配線のマークチューブに、このマークチューブストッパ（MS-3-050N）を使用しました。お客様よりご指定があり、...もっと読む
0人が参考にしています。
マークチューブの固定
4
4.02020/04/07
サイズの合わない（端子より大きい）マークチューブの固定と
絶縁端子にマークチューブを固定するのに使用してます。
工数は増...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q適合サイズは？
A
大（1.25～3.5sq）、中（0.35～1.25sq）、小（0.3～0.5sq）の3種を用意しています。
Q完全に固定できますか?
A
いいえ。電線とマークチューブの間にはさみこんで簡単に抜けることを防止しますが、完全に固定するものではありません。
