フェルール絶縁カラー付きツインタイプ
- 通常単価(税別)
- 19円～49円
- 税込単価
- 21円～54円
ヨーロッパで多く使用されている銅管式圧着端子。【特長】・日本で多く使用される丸型、Y型端子と異なり銅管...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
この商品の詳細
- フェルール本体材質: 電気銅/錫メッキ。
- 絶縁カラー材質: ポリプロピレン。

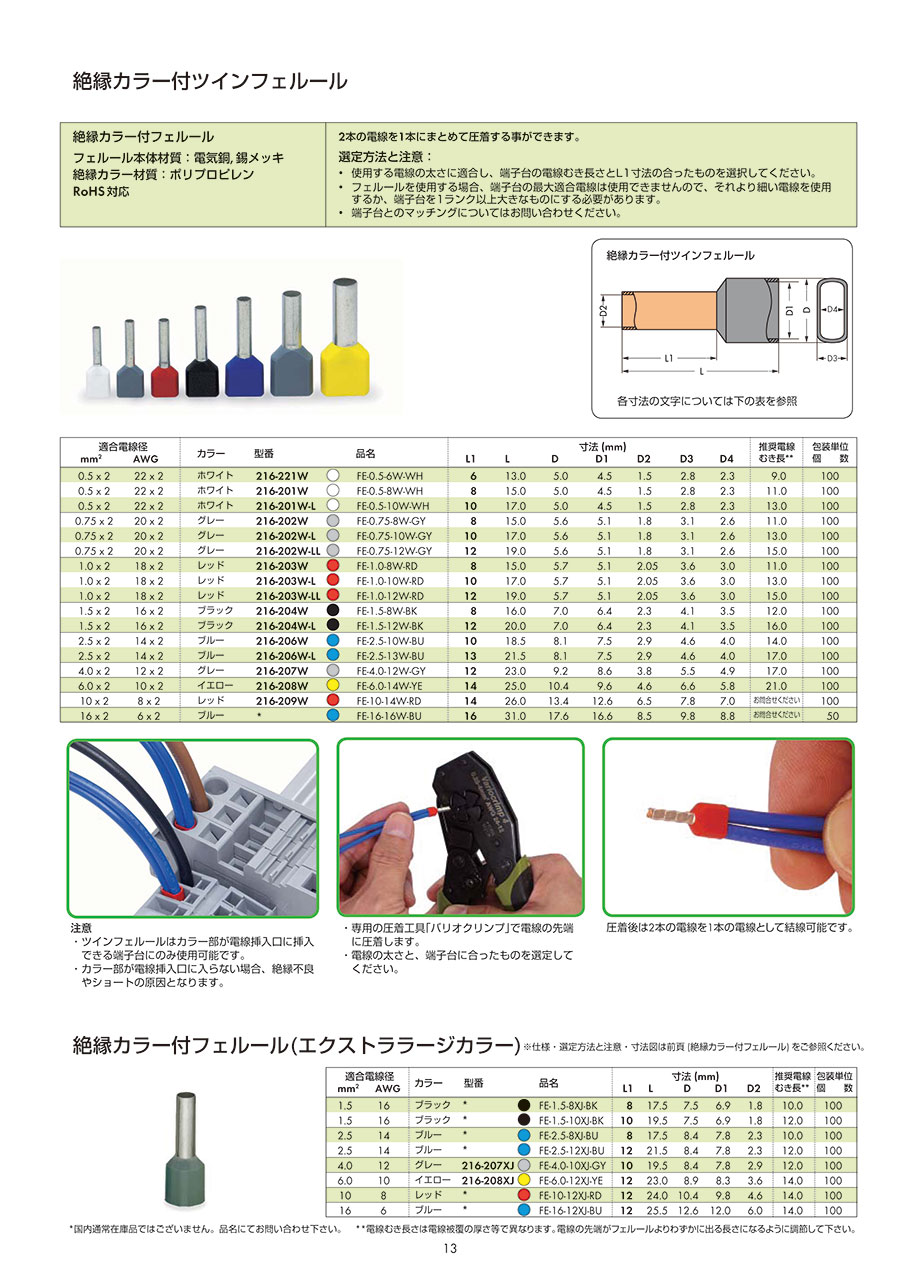

外形図
| 適合電線径 | カラー | 型番 | 品名 | 寸法（mm） | 推奨電線 むき長※ | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm2 | AWG | L1 | L | D | D1 | D2 | D3 | D4 | ||||
| 0.5 × 2 | 22 × 2 | ホワイト | 216-221W | FE-0.5-6W-WH | 6 | 13.0 | 5.0 | 4.5 | 1.5 | 2.8 | 2.3 | 9.0 |
| 0.5 × 2 | 22 × 2 | ホワイト | 216-201W | FE-0.5-8W-WH | 8 | 15.0 | 5.0 | 4.5 | 1.5 | 2.8 | 2.3 | 11.0 |
| 0.5 × 2 | 22 × 2 | ホワイト | 216-201W-L | FE-0.5-10W-WH | 10 | 17.0 | 5.0 | 4.5 | 1.5 | 2.8 | 2.3 | 13.0 |
| 0.75 × 2 | 20 × 2 | グレー | 216-202W | FE-0.75-8W-GY | 8 | 15.0 | 5.6 | 5.1 | 1.8 | 3.1 | 2.6 | 11.0 |
| 0.75 × 2 | 20 × 2 | グレー | 216-202W-L | FE-0.75-10W-GY | 10 | 17.0 | 5.6 | 5.1 | 1.8 | 3.1 | 2.6 | 13.0 |
| 0.75 × 2 | 20 × 2 | グレー | 216-202W-LL | FE-0.75-12W-GY | 12 | 19.0 | 5.6 | 5.1 | 1.8 | 3.1 | 2.6 | 15.0 |
| 1.0 × 2 | 18 × 2 | レッド | 216-203W | FE-1.0-8W-RD | 8 | 15.0 | 5.7 | 5.1 | 2.05 | 3.6 | 3.0 | 11.0 |
| 1.0 × 2 | 18 × 2 | レッド | 216-203W-L | FE-1.0-10W-RD | 10 | 17.0 | 5.7 | 5.1 | 2.05 | 3.6 | 3.0 | 13.0 |
| 1.5 × 2 | 16 × 2 | ブラック | 216-204W | FE-1.5-8W-BK | 8 | 16.0 | 7.0 | 6.4 | 2.3 | 4.1 | 3.5 | 12.0 |
| 1.5 × 2 | 16 × 2 | ブラック | 216-204W-L | FE-1.5-12W-BK | 12 | 20.0 | 7.0 | 6.4 | 2.3 | 4.1 | 3.5 | 16.0 |
| 2.5 × 2 | 14 × 2 | ブルー | 216-206W | FE-2.5-10W-BU | 10 | 18.5 | 8.1 | 7.5 | 2.9 | 4.6 | 4.0 | 14.0 |
| 2.5 × 2 | 14 × 2 | ブルー | 216-206W-L | FE-2.5-13W-BU | 13 | 21.5 | 8.1 | 7.5 | 2.9 | 4.6 | 4.0 | 17.0 |
| 4.0 × 2 | 12 × 2 | グレー | 216-207W | FE-4.0-12W-GY | 12 | 23.0 | 9.2 | 8.6 | 3.8 | 5.5 | 4.9 | 17.0 |
| 6.0 × 2 | 10 × 2 | イエロー | 216-208W | FE-6.0-14W-YE | 14 | 25.0 | 10.4 | 9.6 | 4.6 | 6.6 | 5.8 | 21.0 |
| 10 × 2 | 8 × 2 | レッド | 216-209W | FE-10-14W-RD | 14 | 26.0 | 13.4 | 12.6 | 6.5 | 7.8 | 7.0 | お問い合わせください |
- ※ 電線むき長さは電線被覆の厚さ等で異なります。電線の先端がフェルールよりわずかに出る長さになるように調整してください。
注意
・ツインフェルールはカラー部が電線挿入口に挿入できる端子台にのみ使用可能。
・カラー部が電線挿入口に入らない場合、絶縁不良やショートの原因となる。
・専用の圧着工具｢バリオクリンプ｣で電線の先端に圧着。
・電線の太さと、端子台に合ったものを選定すること。
・圧着後は2本の電線を1本の電線として結線可能。
フェルール使用の目的
- 電線の芯線（素線）のバラケを防止。
- 電線先端の保護、腐食防止。
バラけた電線イメージ
間違った使用例
使用例
・専用の圧着工具｢バリオクリンプ｣で電線の先端に圧着。
・電線の太さと、端子台に合ったものを選定すること。
・圧着後は電線に密着し素線のバラケを防止。
・結線方法は電線接続時と同じ。
・一部の端子台では差し込むだけで結線可能。
・カラー部が結線状態の目視確認を容易に。
電線とフェルールの適合:カラー付フェルールの場合
適合イメージ
- ※ 電線断面積が合っていても、被覆外径が合わないと使用できない場合あり。
- ※ 電線断面積はフェルールの分増える（通常1ランク増:例0.75 sq→1.5sq）。
開発秘話
CAGE CLAMP®スプリングは、ねじのゆるみを解決するために1977年ドイツで開発され40年の実績をもつ革新的な電線接続技術です。現在では30000種類を超えるラインナップで製造業・屋内配線・プラント・発電所などあらゆる電気配線用途に使用されています。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
19円 ( 21円 ) | 在庫品1日目当日出荷可能 |
24円 ( 26円 ) | 在庫品1日目当日出荷可能 |
19円 ( 21円 ) | 在庫品1日目当日出荷可能 |
22円 ( 24円 ) | 在庫品1日目当日出荷可能 |
22円 ( 24円 ) | 在庫品1日目当日出荷可能 |
22円 ( 24円 ) | 在庫品1日目当日出荷可能 |
22円 ( 24円 ) | 在庫品1日目当日出荷可能 |
22円 ( 24円 ) | 在庫品1日目当日出荷可能 |
22円 ( 24円 ) | 在庫品1日目当日出荷可能 |
22円 ( 24円 ) | 在庫品1日目当日出荷可能 |
22円 ( 24円 ) | 在庫品1日目当日出荷可能 |
46円 ( 51円 ) | 在庫品1日目当日出荷可能 |
49円 ( 54円 ) | 在庫品1日目当日出荷可能 |
21円 ( 23円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ヨーロッパで多く使用されている銅管式圧着端子。
【特長】
・日本で多く使用される丸型、Y型端子と異なり銅管全体に電線を通して圧着。
・導体のむき出した部分を全体的に覆うため耐腐食性に優れている圧着端子。
・プッシュイン式端子台により線を差込むだけで結線可能。
・絶縁カラーはサイズ別に色分けされており判別が容易。
【用途】
・2本の電線を1本にまとめることができ、渡りを取りたい場合に使用。
・端子台の電線口に絶縁カラーが入る必要有り。
