河村電器産業

制御盤用キャビネットRXG

カタログ |

通常単価(税別): 14,039円～164,187円

税込単価: 15,443円～180,606円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

河村電器産業

通常出荷日：2 日目～

【特長】・制御盤の組込みに最適な屋内外兼用のキャビネットです。・本体のコーナー...

用途
制御・中継
材質
鉄
穴加工対応
非対応
開閉形状
ハンドル
基板・中板
鉄製
板厚（本体） (mm)
1.6
板厚（扉・カバー） (mm)
1.6
板厚（中板） (mm)
2.3
代表規格
なし

未確定：候補が434型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

制御盤用キャビネットRXG

取付基板	RXG 鉄製基板 2.3mm/方眼目盛付 RXGB 木製基板 15mm/方眼目盛付
板厚	ドア 1.6mm、ボデー 1.6mm
ハンドル	KH-100 （キー付防水平面ハンドルキーNo.K200）
塗装色	ベージュマンセル 5Y7/1（日塗工 G25-70B）クリームマンセル 2.5Y9/1（日塗工 G22-90B

RXG・RXGB 鉄板製/水切・防水・パッキン付

鉄製基板に e-assist で穴加工をする場合、方眼目盛なし。

分解図

片扉

ボデー/基板取付金具/接地端子（M8x2）/蝶番（ステンレス製）/蝶番ピン（ステンレス製）/ピン止め（樹脂パーツ）/スタッドナット（M5xH10）側面への機器取付用/パッキン/スタッドナット（M5xH10）扉裏面への機器取付用/ドア/防水平面ハンドル/スタッドナット（M5xH10）接地用/鉄製基板（RXG・SRXG・SRGX-N）・木製基板（RXGB）

両扉

ボデー/基板取付金具/接地端子（M8x2）/パッキン/ドア/ロッド棒/防水平面ハンドル/鉄製基板（RXG）・木製基板（RXG8）

製品仕様

全溶接構造

強度は従来比15～20％アップ。
本体のコーナー部に「全溶接構造」を採用。
高い強度のキャビネット。

機器取付用スタッドナット

ドア裏面（4ケ所）※1・ボデー側面（4ケ所×両側面）※2にスタッドナットM5×H10mmを設置。DINレールやパネルの取付けが可能。
ドア裏面に配線用ダクトレールを1本設置。（フカサ160以上に適用）

※ 1 ドア裏面スタッドナットは、フカサ160以上に適用。
※ 2 ボデー側面スタッドナットは、フカサ250以上に適用。

側面スタッドナット（フカサ250以上に適用）

扉裏面パネル取付例

側面パネル取付例

扉着脱が容易な新蝶番

蝶番ピンの着脱がスムーズ

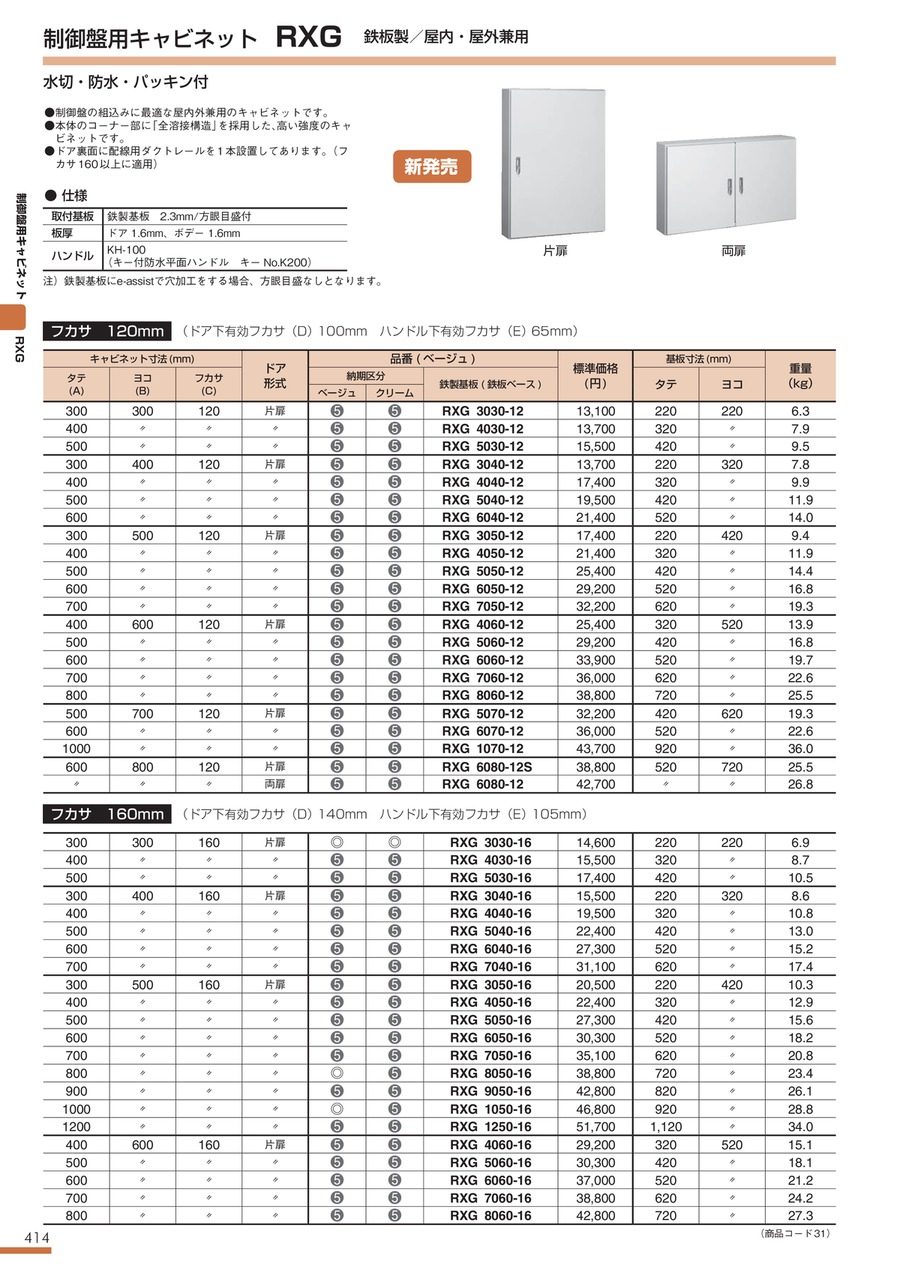

この商品の寸法

フカサ : 120mm

品番	外形寸法（mm）			ドア形式	色彩
品番	タテ	ヨコ	フカサ	ドア形式	色彩
RXG 3030-12	300	300	120	片扉	ベージュ
RXG 3030-12K	300	300	120	片扉	クリーム
RXG 4030-12	400	300	120	片扉	ベージュ
RXG 4030-12K	400	300	120	片扉	クリーム
RXG 5030-12	500	300	120	片扉	ベージュ
RXG 5030-12K	500	300	120	片扉	クリーム
RXG 3040-12	300	400	120	片扉	ベージュ
RXG 3040-12K	300	400	120	片扉	クリーム
RXG 4040-12	400	400	120	片扉	ベージュ
RXG 4040-12K	400	400	120	片扉	クリーム
RXG 5040-12	500	400	120	片扉	ベージュ
RXG 5040-12K	500	400	120	片扉	クリーム
RXG 6040-12	600	400	120	片扉	ベージュ
RXG 6040-12K	600	400	120	片扉	クリーム
RXG 3050-12	300	500	120	片扉	ベージュ
RXG 3050-12K	300	500	120	片扉	クリーム
RXG 4050-12	400	500	120	片扉	ベージュ
RXG 4050-12K	400	500	120	片扉	クリーム
RXG 5050-12	500	500	120	片扉	ベージュ
RXG 5050-12K	500	500	120	片扉	クリーム
RXG 6050-12	600	500	120	片扉	ベージュ
RXG 6050-12K	600	500	120	片扉	クリーム
RXG 7050-12	700	500	120	片扉	ベージュ
RXG 7050-12K	700	500	120	片扉	クリーム
RXG 4060-12	400	600	120	片扉	ベージュ
RXG 4060-12K	400	600	120	片扉	クリーム
RXG 5060-12	500	600	120	片扉	ベージュ
RXG 5060-12K	500	600	120	片扉	クリーム
RXG 6060-12	600	600	120	片扉	ベージュ
RXG 6060-12K	600	600	120	片扉	クリーム
RXG 7060-12	700	600	120	片扉	ベージュ
RXG 7060-12K	700	600	120	片扉	クリーム
RXG 8060-12	800	600	120	片扉	ベージュ
RXG 8060-12K	800	600	120	片扉	クリーム
RXG 5070-12	500	700	120	片扉	ベージュ
RXG 5070-12K	500	700	120	片扉	クリーム
RXG 6070-12	600	700	120	片扉	ベージュ
RXG 6070-12K	600	700	120	片扉	クリーム
RXG 1070-12	1,000	700	120	片扉	ベージュ
RXG 1070-12K	1,000	700	120	片扉	クリーム
RXG 6080-12S	600	800	120	片扉	ベージュ
RXG 6080-12SK	600	800	120	片扉	クリーム
RXG 6080-12	600	800	120	両扉	ベージュ
RXG 6080-12K	600	800	120	両扉	クリーム

フカサ : 160mm

品番	外形寸法（mm）			ドア形式	色彩
品番	タテ	ヨコ	フカサ	ドア形式	色彩
RXG 3030-16	300	300	160	片扉	ベージュ
RXG 3030-16K	300	300	160	片扉	クリーム
RXG 4030-16	400	300	160	片扉	ベージュ
RXG 4030-16K	400	300	160	片扉	クリーム
RXG 5030-16	500	300	160	片扉	ベージュ
RXG 5030-16K	500	300	160	片扉	クリーム
RXG 3040-16	300	400	160	片扉	ベージュ
RXG 3040-16K	300	400	160	片扉	クリーム
RXG 4040-16	400	400	160	片扉	ベージュ
RXG 4040-16K	400	400	160	片扉	クリーム
RXG 5040-16	500	400	160	片扉	ベージュ
RXG 5040-16K	500	400	160	片扉	クリーム
RXG 6040-16	600	400	160	片扉	ベージュ
RXG 6040-16K	600	400	160	片扉	クリーム
RXG 7040-16	700	400	160	片扉	ベージュ
RXG 7040-16K	700	400	160	片扉	クリーム
RXG 3050-16	300	500	160	片扉	ベージュ
RXG 3050-16K	300	500	160	片扉	クリーム
RXG 4050-16	400	500	160	片扉	ベージュ
RXG 4050-16K	400	500	160	片扉	クリーム
RXG 5050-16	500	500	160	片扉	ベージュ
RXG 5050-16K	500	500	160	片扉	クリーム
RXG 6050-16	600	500	160	片扉	ベージュ
RXG 6050-16K	600	500	160	片扉	クリーム
RXG 7050-16	700	500	160	片扉	ベージュ
RXG 7050-16K	700	500	160	片扉	クリーム
RXG 8050-16	800	500	160	片扉	ベージュ
RXG 8050-16K	800	500	160	片扉	クリーム
RXG 9050-16	900	500	160	片扉	ベージュ
RXG 9050-16K	900	500	160	片扉	クリーム
RXG 1050-16	1,000	500	160	片扉	ベージュ
RXG 1050-16K	1,000	500	160	片扉	クリーム
RXG 1250-16	1,200	500	160	片扉	ベージュ
RXG 1250-16K	1,200	500	160	片扉	クリーム
RXG 4060-16	400	600	160	片扉	ベージュ
RXG 4060-16K	400	600	160	片扉	クリーム
RXG 5060-16	500	600	160	片扉	ベージュ
RXG 5060-16K	500	600	160	片扉	クリーム
RXG 6060-16	600	600	160	片扉	ベージュ
RXG 6060-16K	600	600	160	片扉	クリーム
RXG 7060-16	700	600	160	片扉	ベージュ
RXG 7060-16K	700	600	160	片扉	クリーム
RXG 8060-16	800	600	160	片扉	ベージュ
RXG 8060-16K	800	600	160	片扉	クリーム
RXG 9060-16	900	600	160	片扉	ベージュ
RXG 9060-16K	900	600	160	片扉	クリーム
RXG 1060-16	1,000	600	160	片扉	ベージュ
RXG 1060-16K	1,000	600	160	片扉	クリーム
RXG 1260-16	1,200	600	160	片扉	ベージュ
RXG 1260-16K	1,200	600	160	片扉	クリーム
RXG 5070-16	500	700	160	片扉	ベージュ
RXG 5070-16K	500	700	160	片扉	クリーム
RXG 6070-16	600	700	160	片扉	ベージュ
RXG 6070-16K	600	700	160	片扉	クリーム
RXG 6070-16W	600	700	160	両扉	ベージュ
RXG 6070-16WK	600	700	160	両扉	クリーム
RXG 8070-16	800	700	160	片扉	ベージュ
RXG 8070-16K	800	700	160	片扉	クリーム
RXG 1070-16	1,000	700	160	片扉	ベージュ
RXG 1070-16K	1,000	700	160	片扉	クリーム
RXG 1270-16	1,200	700	160	片扉	ベージュ
RXG 1270-16K	1,200	700	160	片扉	クリーム

フカサ : 200mm

品番	外形寸法（mm）			ドア形式	色彩
品番	タテ	ヨコ	フカサ	ドア形式	色彩
RXG 3030-20	300	300	200	片扉	ベージュ
RXG 3030-20K	300	300	200	片扉	クリーム
RXG 4030-20	400	300	200	片扉	ベージュ
RXG 4030-20K	400	300	200	片扉	クリーム
RXG 4530-20	450	300	200	片扉	ベージュ
RXG 4530-20K	450	300	200	片扉	クリーム
RXG 3040-20	300	400	200	片扉	ベージュ
RXG 3040-20K	300	400	200	片扉	クリーム
RXG 4040-20	400	400	200	片扉	ベージュ
RXG 4040-20K	400	400	200	片扉	クリーム
RXG 5040-20	500	400	200	片扉	ベージュ
RXG 5040-20K	500	400	200	片扉	クリーム
RXG 6040-20	600	400	200	片扉	ベージュ
RXG 6040-20K	600	400	200	片扉	クリーム
RXG 7040-20	700	400	200	片扉	ベージュ
RXG 7040-20K	700	400	200	片扉	クリーム
RXG 8040-20	800	400	200	片扉	ベージュ
RXG 8040-20K	800	400	200	片扉	クリーム
RXG 3050-20	300	500	200	片扉	ベージュ
RXG 3050-20K	300	500	200	片扉	クリーム
RXG 4050-20	400	500	200	片扉	ベージュ
RXG 4050-20K	400	500	200	片扉	クリーム
RXG 5050-20	500	500	200	片扉	ベージュ
RXG 5050-20K	500	500	200	片扉	クリーム
RXG 6050-20	600	500	200	片扉	ベージュ
RXG 6050-20K	600	500	200	片扉	クリーム
RXG 7050-20	700	500	200	片扉	ベージュ
RXG 7050-20K	700	500	200	片扉	クリーム
RXG 8050-20	800	500	200	片扉	ベージュ
RXG 8050-20K	800	500	200	片扉	クリーム
RXG 9050-20	900	500	200	片扉	ベージュ
RXG 9050-20K	900	500	200	片扉	クリーム
RXG 1050-20	1,000	500	200	片扉	ベージュ
RXG 1050-20K	1,000	500	200	片扉	クリーム
RXG 1250-20	1,200	500	200	片扉	ベージュ
RXG 1250-20K	1,200	500	200	片扉	クリーム
RXG 1450-20	1,400	500	200	片扉	ベージュ
RXG 1450-20K	1,400	500	200	片扉	クリーム
RXG 4060-20	400	600	200	片扉	ベージュ
RXG 4060-20K	400	600	200	片扉	クリーム
RXG 5060-20	500	600	200	片扉	ベージュ
RXG 5060-20K	500	600	200	片扉	クリーム
RXG 6060-20	600	600	200	片扉	ベージュ
RXG 6060-20K	600	600	200	片扉	クリーム
RXG 7060-20	700	600	200	片扉	ベージュ
RXG 7060-20K	700	600	200	片扉	クリーム
RXG 8060-20	800	600	200	片扉	ベージュ
RXG 8060-20K	800	600	200	片扉	クリーム
RXG 9060-20	900	600	200	片扉	ベージュ
RXG 9060-20K	900	600	200	片扉	クリーム
RXG 1060-20	1,000	600	200	片扉	ベージュ
RXG 1060-20K	1,000	600	200	片扉	クリーム
RXG 1260-20	1,200	600	200	片扉	ベージュ
RXG 1260-20K	1,200	600	200	片扉	クリーム
RXG 1460-20	1,400	600	200	片扉	ベージュ
RXG 1460-20K	1,400	600	200	片扉	クリーム
RXG 5070-20	500	700	200	片扉	ベージュ
RXG 5070-20K	500	700	200	片扉	クリーム
RXG 6070-20	600	700	200	片扉	ベージュ
RXG 6070-20K	600	700	200	片扉	クリーム
RXG 7070-20	700	700	200	片扉	ベージュ
RXG 7070-20K	700	700	200	片扉	クリーム
RXG 8070-20	800	700	200	片扉	ベージュ
RXG 8070-20K	800	700	200	片扉	クリーム
RXG 8070-20W	800	700	200	両扉	ベージュ
RXG 8070-20WK	800	700	200	両扉	クリーム
RXG 1070-20	1,000	700	200	片扉	ベージュ
RXG 1070-20K	1,000	700	200	片扉	クリーム
RXG 1270-20	1,200	700	200	片扉	ベージュ
RXG 1270-20K	1,200	700	200	片扉	クリーム
RXG 1470-20	1,400	700	200	片扉	ベージュ
RXG 1470-20K	1,400	700	200	片扉	クリーム
RXG 1470-20W	1,400	700	200	両扉	ベージュ
RXG 1470-20WK	1,400	700	200	両扉	クリーム
RXG 1670-20	1,600	700	200	片扉	ベージュ
RXG 1670-20K	1,600	700	200	片扉	クリーム
RXG 6080-20S	600	800	200	片扉	ベージュ
RXG 6080-20SK	600	800	200	片扉	クリーム
RXG 6080-20	600	800	200	両扉	ベージュ
RXG 6080-20K	600	800	200	両扉	クリーム
RXG 8080-20S	800	800	200	片扉	ベージュ
RXG 8080-20SK	800	800	200	片扉	クリーム
RXG 8080-20	800	800	200	両扉	ベージュ
RXG 8080-20K	800	800	200	両扉	クリーム
RXG 1080-20S	1,000	800	200	片扉	ベージュ
RXG 1080-20SK	1,000	800	200	片扉	クリーム
RXG 1080-20	1,000	800	200	両扉	ベージュ
RXG 1080-20K	1,000	800	200	両扉	クリーム
RXG 1280-20S	1,200	800	200	片扉	ベージュ
RXG 1280-20SK	1,200	800	200	片扉	クリーム
RXG 1280-20	1,200	800	200	両扉	ベージュ
RXG 1280-20K	1,200	800	200	両扉	クリーム
RXG 1480-20S	1,400	800	200	片扉	ベージュ
RXG 1480-20SK	1,400	800	200	片扉	クリーム
RXG 1480-20	1,400	800	200	両扉	ベージュ
RXG 1480-20K	1,400	800	200	両扉	クリーム
RXG 1680-20S	1,600	800	200	片扉	ベージュ
RXG 1680-20SK	1,600	800	200	片扉	クリーム
RXG 1680-20	1,600	800	200	両扉	ベージュ
RXG 1680-20K	1,600	800	200	両扉	クリーム
RXG 6010-20	600	1,000	200	両扉	ベージュ
RXG 6010-20K	600	1,000	200	両扉	クリーム
RXG 8010-20	800	1,000	200	両扉	ベージュ
RXG 8010-20K	800	1,000	200	両扉	クリーム
RXG 1010-20	1,000	1,000	200	両扉	ベージュ
RXG 1010-20K	1,000	1,000	200	両扉	クリーム
RXG 1210-20	1,200	1,000	200	両扉	ベージュ
RXG 1210-20K	1,200	1,000	200	両扉	クリーム
RXG 1410-20	1,400	1,000	200	両扉	ベージュ
RXG 1410-20K	1,400	1,000	200	両扉	クリーム
RXG 1610-20	1,600	1,000	200	両扉	ベージュ
RXG 1610-20K	1,600	1,000	200	両扉	クリーム
RXG 6012-20	600	1,200	200	両扉	ベージュ
RXG 6012-20K	600	1,200	200	両扉	クリーム
RXG 8012-20	800	1,200	200	両扉	ベージュ
RXG 8012-20K	800	1,200	200	両扉	クリーム
RXG 1012-20	1,000	1,200	200	両扉	ベージュ
RXG 1012-20K	1,000	1,200	200	両扉	クリーム
RXG 1212-20	1,200	1,200	200	両扉	ベージュ
RXG 1212-20K	1,200	1,200	200	両扉	クリーム
RXG 1412-20	1,400	1,200	200	両扉	ベージュ
RXG 1412-20K	1,400	1,200	200	両扉	クリーム
RXG 1014-20	1,000	1,400	200	両扉	ベージュ
RXG 1014-20K	1,000	1,400	200	両扉	クリーム
RXG 1214-20	1,200	1,400	200	両扉	ベージュ
RXG 1214-20K	1,200	1,400	200	両扉	クリーム
RXG 1414-20	1,400	1,400	200	両扉	ベージュ
RXG 1414-20K	1,400	1,400	200	両扉	クリーム

フカサ : 250mm

品番	外形寸法（mm）			ドア形式	色彩
品番	タテ	ヨコ	フカサ	ドア形式	色彩
RXG 4040-25	400	400	250	片扉	ベージュ
RXG 4040-25K	400	400	250	片扉	クリーム
RXG 5040-25	500	400	250	片扉	ベージュ
RXG 5040-25K	500	400	250	片扉	クリーム
RXG 6040-25	600	400	250	片扉	ベージュ
RXG 6040-25K	600	400	250	片扉	クリーム
RXG 4050-25	400	500	250	片扉	ベージュ
RXG 4050-25K	400	500	250	片扉	クリーム
RXG 5050-25	500	500	250	片扉	ベージュ
RXG 5050-25K	500	500	250	片扉	クリーム
RXG 6050-25	600	500	250	片扉	ベージュ
RXG 6050-25K	600	500	250	片扉	クリーム
RXG 7050-25	700	500	250	片扉	ベージュ
RXG 7050-25K	700	500	250	片扉	クリーム
RXG 8050-25	800	500	250	片扉	ベージュ
RXG 8050-25K	800	500	250	片扉	クリーム
RXG 9050-25	900	500	250	片扉	ベージュ
RXG 9050-25K	900	500	250	片扉	クリーム
RXG 5060-25	500	600	250	片扉	ベージュ
RXG 5060-25K	500	600	250	片扉	クリーム
RXG 6060-25	600	600	250	片扉	ベージュ
RXG 6060-25K	600	600	250	片扉	クリーム
RXG 7060-25	700	600	250	片扉	ベージュ
RXG 7060-25K	700	600	250	片扉	クリーム
RXG 8060-25	800	600	250	片扉	ベージュ
RXG 8060-25K	800	600	250	片扉	クリーム
RXG 9060-25	900	600	250	片扉	ベージュ
RXG 9060-25K	900	600	250	片扉	クリーム
RXG 1060-25	1,000	600	250	片扉	ベージュ
RXG 1060-25K	1,000	600	250	片扉	クリーム
RXG 1260-25	1,200	600	250	片扉	ベージュ
RXG 1260-25K	1,200	600	250	片扉	クリーム
RXG 1460-25	1,400	600	250	片扉	ベージュ
RXG 1460-25K	1,400	600	250	片扉	クリーム
RXG 1660-25	1,600	600	250	片扉	ベージュ
RXG 1660-25K	1,600	600	250	片扉	クリーム
RXG 5070-25	500	700	250	片扉	ベージュ
RXG 5070-25K	500	700	250	片扉	クリーム
RXG 6070-25	600	700	250	片扉	ベージュ
RXG 6070-25K	600	700	250	片扉	クリーム
RXG 7070-25	700	700	250	片扉	ベージュ
RXG 7070-25K	700	700	250	片扉	クリーム
RXG 8070-25	800	700	250	片扉	ベージュ
RXG 8070-25K	800	700	250	片扉	クリーム
RXG 1070-25	1,000	700	250	片扉	ベージュ
RXG 1070-25K	1,000	700	250	片扉	クリーム
RXG 1070-25W	1,000	700	250	両扉	ベージュ
RXG 1070-25WK	1,000	700	250	両扉	クリーム
RXG 1270-25	1,200	700	250	片扉	ベージュ
RXG 1270-25K	1,200	700	250	片扉	クリーム
RXG 1270-25W	1,200	700	250	両扉	ベージュ
RXG 1270-25WK	1,200	700	250	両扉	クリーム
RXG 1470-25	1,400	700	250	片扉	ベージュ
RXG 1470-25K	1,400	700	250	片扉	クリーム
RXG 1470-25W	1,400	700	250	両扉	ベージュ
RXG 1470-25WK	1,400	700	250	両扉	クリーム
RXG 1670-25	1,600	700	250	片扉	ベージュ
RXG 1670-25K	1,600	700	250	片扉	クリーム
RXG 6080-25S	600	800	250	片扉	ベージュ
RXG 6080-25SK	600	800	250	片扉	クリーム
RXG 8080-25S	800	800	250	片扉	ベージュ
RXG 8080-25SK	800	800	250	片扉	クリーム
RXG 8080-25	800	800	250	両扉	ベージュ
RXG 8080-25K	800	800	250	両扉	クリーム
RXG 1080-25S	1,000	800	250	片扉	ベージュ
RXG 1080-25SK	1,000	800	250	片扉	クリーム
RXG 1080-25	1,000	800	250	両扉	ベージュ
RXG 1080-25K	1,000	800	250	両扉	クリーム
RXG 1280-25S	1,200	800	250	片扉	ベージュ
RXG 1280-25SK	1,200	800	250	片扉	クリーム
RXG 1280-25	1,200	800	250	両扉	ベージュ
RXG 1280-25K	1,200	800	250	両扉	クリーム
RXG 1480-25S	1,400	800	250	片扉	ベージュ
RXG 1480-25SK	1,400	800	250	片扉	クリーム
RXG 1480-25	1,400	800	250	両扉	ベージュ
RXG 1480-25K	1,400	800	250	両扉	クリーム
RXG 1680-25S	1,600	800	250	片扉	ベージュ
RXG 1680-25SK	1,600	800	250	片扉	クリーム
RXG 1680-25	1,600	800	250	両扉	ベージュ
RXG 1680-25K	1,600	800	250	両扉	クリーム
RXG 6010-25	600	1,000	250	両扉	ベージュ
RXG 6010-25K	600	1,000	250	両扉	クリーム
RXG 8010-25	800	1,000	250	両扉	ベージュ
RXG 8010-25K	800	1,000	250	両扉	クリーム
RXG 1010-25	1,000	1,000	250	両扉	ベージュ
RXG 1010-25K	1,000	1,000	250	両扉	クリーム
RXG 1210-25	1,200	1,000	250	両扉	ベージュ
RXG 1210-25K	1,200	1,000	250	両扉	クリーム
RXG 1410-25	1,400	1,000	250	両扉	ベージュ
RXG 1410-25K	1,400	1,000	250	両扉	クリーム
RXG 6012-25	600	1,200	250	両扉	ベージュ
RXG 6012-25K	600	1,200	250	両扉	クリーム
RXG 8012-25	800	1,200	250	両扉	ベージュ
RXG 8012-25K	800	1,200	250	両扉	クリーム
RXG 1012-25	1,000	1,200	250	両扉	ベージュ
RXG 1012-25K	1,000	1,200	250	両扉	クリーム
RXG 1212-25	1,200	1,200	250	両扉	ベージュ
RXG 1212-25K	1,200	1,200	250	両扉	クリーム
RXG 1412-25	1,400	1,200	250	両扉	ベージュ
RXG 1412-25K	1,400	1,200	250	両扉	クリーム
RXG 1014-25	1,000	1,400	250	両扉	ベージュ
RXG 1014-25K	1,000	1,400	250	両扉	クリーム
RXG 1214-25	1,200	1,400	250	両扉	ベージュ
RXG 1214-25K	1,200	1,400	250	両扉	クリーム
RXG 1414-25	1,400	1,400	250	両扉	ベージュ
RXG 1414-25K	1,400	1,400	250	両扉	クリーム

フカサ : 300mm

品番	外形寸法（mm）			ドア形式	色彩
品番	タテ	ヨコ	フカサ	ドア形式	色彩
RXG 5040-30	500	400	300	片扉	ベージュ
RXG 5040-30K	500	400	300	片扉	クリーム
RXG 6040-30	600	400	300	片扉	ベージュ
RXG 6040-30K	600	400	300	片扉	クリーム
RXG 5050-30	500	500	300	片扉	ベージュ
RXG 5050-30K	500	500	300	片扉	クリーム
RXG 6050-30	600	500	300	片扉	ベージュ
RXG 6050-30K	600	500	300	片扉	クリーム
RXG 7050-30	700	500	300	片扉	ベージュ
RXG 7050-30K	700	500	300	片扉	クリーム
RXG 8050-30	800	500	300	片扉	ベージュ
RXG 8050-30K	800	500	300	片扉	クリーム
RXG 9050-30	900	500	300	片扉	ベージュ
RXG 9050-30K	900	500	300	片扉	クリーム
RXG 5060-30	500	600	300	片扉	ベージュ
RXG 5060-30K	500	600	300	片扉	クリーム
RXG 6060-30	600	600	300	片扉	ベージュ
RXG 6060-30K	600	600	300	片扉	クリーム
RXG 7060-30	700	600	300	片扉	ベージュ
RXG 7060-30K	700	600	300	片扉	クリーム
RXG 8060-30	800	600	300	片扉	ベージュ
RXG 8060-30K	800	600	300	片扉	クリーム
RXG 9060-30	900	600	300	片扉	ベージュ
RXG 9060-30K	900	600	300	片扉	クリーム
RXG 1060-30	1,000	600	300	片扉	ベージュ
RXG 1060-30K	1,000	600	300	片扉	クリーム
RXG 1260-30	1,200	600	300	片扉	ベージュ
RXG 1260-30K	1,200	600	300	片扉	クリーム
RXG 6070-30	600	700	300	片扉	ベージュ
RXG 6070-30K	600	700	300	片扉	クリーム
RXG 7070-30	700	700	300	片扉	ベージュ
RXG 7070-30K	700	700	300	片扉	クリーム
RXG 8070-30	800	700	300	片扉	ベージュ
RXG 8070-30K	800	700	300	片扉	クリーム
RXG 1070-30	1,000	700	300	片扉	ベージュ
RXG 1070-30K	1,000	700	300	片扉	クリーム
RXG 1070-30W	1,000	700	300	両扉	ベージュ
RXG 1070-30WK	1,000	700	300	両扉	クリーム
RXG 1270-30	1,200	700	300	片扉	ベージュ
RXG 1270-30K	1,200	700	300	片扉	クリーム
RXG 1270-30W	1,200	700	300	両扉	ベージュ
RXG 1270-30WK	1,200	700	300	両扉	クリーム
RXG 1470-30	1,400	700	300	片扉	ベージュ
RXG 1470-30K	1,400	700	300	片扉	クリーム
RXG 1670-30	1,600	700	300	片扉	ベージュ
RXG 1670-30K	1,600	700	300	片扉	クリーム
RXG 6080-30S	600	800	300	片扉	ベージュ
RXG 6080-30SK	600	800	300	片扉	クリーム
RXG 6080-30	600	800	300	両扉	ベージュ
RXG 6080-30K	600	800	300	両扉	クリーム
RXG 8080-30S	800	800	300	片扉	ベージュ
RXG 8080-30SK	800	800	300	片扉	クリーム
RXG 8080-30	800	800	300	両扉	ベージュ
RXG 8080-30K	800	800	300	両扉	クリーム
RXG 1080-30S	1,000	800	300	片扉	ベージュ
RXG 1080-30SK	1,000	800	300	片扉	クリーム
RXG 1080-30	1,000	800	300	両扉	ベージュ
RXG 1080-30K	1,000	800	300	両扉	クリーム
RXG 1280-30S	1,200	800	300	片扉	ベージュ
RXG 1280-30SK	1,200	800	300	片扉	クリーム
RXG 1280-30	1,200	800	300	両扉	ベージュ
RXG 1280-30K	1,200	800	300	両扉	クリーム
RXG 1480-30S	1,400	800	300	片扉	ベージュ
RXG 1480-30SK	1,400	800	300	片扉	クリーム
RXG 1480-30	1,400	800	300	両扉	ベージュ
RXG 1480-30K	1,400	800	300	両扉	クリーム
RXG 1680-30S	1,600	800	300	片扉	ベージュ
RXG 1680-30SK	1,600	800	300	片扉	クリーム
RXG 1680-30	1,600	800	300	両扉	ベージュ
RXG 1680-30K	1,600	800	300	両扉	クリーム
RXG 6010-30	600	1,000	300	両扉	ベージュ
RXG 6010-30K	600	1,000	300	両扉	クリーム
RXG 8010-30	800	1,000	300	両扉	ベージュ
RXG 8010-30K	800	1,000	300	両扉	クリーム
RXG 1010-30	1,000	1,000	300	両扉	ベージュ
RXG 1010-30K	1,000	1,000	300	両扉	クリーム
RXG 1210-30	1,200	1,000	300	両扉	ベージュ
RXG 1210-30K	1,200	1,000	300	両扉	クリーム
RXG 1410-30	1,400	1,000	300	両扉	ベージュ
RXG 1410-30K	1,400	1,000	300	両扉	クリーム
RXG 8012-30	800	1,200	300	両扉	ベージュ
RXG 8012-30K	800	1,200	300	両扉	クリーム
RXG 1012-30	1,000	1,200	300	両扉	ベージュ
RXG 1012-30K	1,000	1,200	300	両扉	クリーム
RXG 1212-30	1,200	1,200	300	両扉	ベージュ
RXG 1212-30K	1,200	1,200	300	両扉	クリーム
RXG 1412-30	1,400	1,200	300	両扉	ベージュ
RXG 1412-30K	1,400	1,200	300	両扉	クリーム
RXG 1014-30	1,000	1,400	300	両扉	ベージュ
RXG 1014-30K	1,000	1,400	300	両扉	クリーム
RXG 1214-30	1,200	1,400	300	両扉	ベージュ
RXG 1214-30K	1,200	1,400	300	両扉	クリーム
RXG 1414-30	1,400	1,400	300	両扉	ベージュ
RXG 1414-30K	1,400	1,400	300	両扉	クリーム

型番リスト

表示件数

...

型番

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

保護機能(耐環境性)

塗装色

ドア形式

最小発注数量

1000	1000	200	IP44	ベージュ（5Y7/1）	両扉	1個
1000	1000	200	IP44	クリーム（2.5Y9/1）	両扉	1個
1000	1000	250	IP44	ベージュ（5Y7/1）	両扉	1個
1000	1000	250	IP44	クリーム（2.5Y9/1）	両扉	1個
1000	1000	300	IP44	ベージュ（5Y7/1）	両扉	1個
1000	1000	300	IP44	クリーム（2.5Y9/1）	両扉	1個
1200	1000	200	IP44	ベージュ（5Y7/1）	両扉	1個
1200	1000	200	IP44	クリーム（2.5Y9/1）	両扉	1個
1200	1000	250	IP44	ベージュ（5Y7/1）	両扉	1個
1200	1000	250	IP44	クリーム（2.5Y9/1）	両扉	1個
1200	1000	300	IP44	ベージュ（5Y7/1）	両扉	1個
1200	1000	300	IP44	クリーム（2.5Y9/1）	両扉	1個
1400	1000	200	IP44	ベージュ（5Y7/1）	両扉	1個
1400	1000	200	IP44	クリーム（2.5Y9/1）	両扉	1個
1400	1000	250	IP44	ベージュ（5Y7/1）	両扉	1個
1400	1000	250	IP44	クリーム（2.5Y9/1）	両扉	1個
1400	1000	300	IP44	ベージュ（5Y7/1）	両扉	1個
1400	1000	300	IP44	クリーム（2.5Y9/1）	両扉	1個
500	1000	160	IP54	ベージュ（5Y7/1）	片扉	1個
500	1000	160	IP54	クリーム（2.5Y9/1）	片扉	1個
500	1000	200	IP54	ベージュ（5Y7/1）	片扉	1個
500	1000	200	IP54	クリーム（2.5Y9/1）	片扉	1個
600	1000	160	IP54	ベージュ（5Y7/1）	片扉	1個
600	1000	160	IP54	クリーム（2.5Y9/1）	片扉	1個
600	1000	200	IP54	ベージュ（5Y7/1）	片扉	1個
600	1000	200	IP54	クリーム（2.5Y9/1）	片扉	1個
600	1000	250	IP54	ベージュ（5Y7/1）	片扉	1個
600	1000	250	IP54	クリーム（2.5Y9/1）	片扉	1個
600	1000	300	IP54	ベージュ（5Y7/1）	片扉	1個
600	1000	300	IP54	クリーム（2.5Y9/1）	片扉	1個
700	1000	120	IP54	ベージュ（5Y7/1）	片扉	1個
700	1000	120	IP54	クリーム（2.5Y9/1）	片扉	1個
700	1000	160	IP54	ベージュ（5Y7/1）	片扉	1個
700	1000	160	IP54	クリーム（2.5Y9/1）	片扉	1個
700	1000	200	IP54	ベージュ（5Y7/1）	片扉	1個
700	1000	200	IP54	クリーム（2.5Y9/1）	片扉	1個
700	1000	250	IP54	ベージュ（5Y7/1）	片扉	1個
700	1000	250	IP54	クリーム（2.5Y9/1）	片扉	1個
700	1000	250	IP44	ベージュ（5Y7/1）	両扉	1個
700	1000	250	IP44	クリーム（2.5Y9/1）	両扉	1個
700	1000	300	IP54	ベージュ（5Y7/1）	片扉	1個
700	1000	300	IP54	クリーム（2.5Y9/1）	片扉	1個
700	1000	300	IP44	ベージュ（5Y7/1）	両扉	1個
700	1000	300	IP44	クリーム（2.5Y9/1）	両扉	1個
800	1000	200	IP44	ベージュ（5Y7/1）	両扉	1個
800	1000	200	IP44	クリーム（2.5Y9/1）	両扉	1個
800	1000	200	IP54	ベージュ（5Y7/1）	片扉	1個
800	1000	200	IP54	クリーム（2.5Y9/1）	片扉	1個
800	1000	250	IP44	ベージュ（5Y7/1）	両扉	1個
800	1000	250	IP44	クリーム（2.5Y9/1）	両扉	1個
800	1000	250	IP54	ベージュ（5Y7/1）	片扉	1個
800	1000	250	IP54	クリーム（2.5Y9/1）	片扉	1個
800	1000	300	IP44	ベージュ（5Y7/1）	両扉	1個
800	1000	300	IP44	クリーム（2.5Y9/1）	両扉	1個
800	1000	300	IP54	ベージュ（5Y7/1）	片扉	1個
800	1000	300	IP54	クリーム（2.5Y9/1）	片扉	1個
1000	1200	200	IP44	ベージュ（5Y7/1）	両扉	1個
1000	1200	200	IP44	クリーム（2.5Y9/1）	両扉	1個
1000	1200	250	IP44	ベージュ（5Y7/1）	両扉	1個
1000	1200	250	IP44	クリーム（2.5Y9/1）	両扉	1個

通常単価(税別) (税込単価)	通常出荷日

83,051円 ( 91,356円 )	3日目
83,051円 ( 91,356円 )	9日目
91,481円 ( 100,629円 )	9日目
91,481円 ( 100,629円 )	9日目
102,003円 ( 112,203円 )	9日目
102,003円 ( 112,203円 )	9日目
94,879円 ( 104,367円 )	9日目
94,879円 ( 104,367円 )	9日目
102,003円 ( 112,203円 )	9日目
102,003円 ( 112,203円 )	9日目
112,643円 ( 123,907円 )	9日目
112,643円 ( 123,907円 )	9日目
112,643円 ( 123,907円 )	9日目
112,643円 ( 123,907円 )	9日目
118,591円 ( 130,450円 )	9日目
118,591円 ( 130,450円 )	9日目
129,384円 ( 142,322円 )	9日目
129,384円 ( 142,322円 )	9日目
47,289円 ( 52,018円 )	3日目
47,289円 ( 52,018円 )	9日目
50,503円 ( 55,553円 )	3日目
50,503円 ( 55,553円 )	3日目
50,503円 ( 55,553円 )	9日目
50,503円 ( 55,553円 )	9日目
53,478円 ( 58,826円 )	3日目
53,478円 ( 58,826円 )	3日目
56,784円 ( 62,462円 )	3日目
56,784円 ( 62,462円 )	9日目
66,140円 ( 72,754円 )	3日目
66,140円 ( 72,754円 )	9日目
45,787円 ( 50,366円 )	9日目
45,787円 ( 50,366円 )	9日目
50,503円 ( 55,553円 )	9日目
50,503円 ( 55,553円 )	9日目
56,784円 ( 62,462円 )	3日目
56,784円 ( 62,462円 )	3日目
58,993円 ( 64,892円 )	3日目
58,993円 ( 64,892円 )	9日目
74,527円 ( 81,980円 )	9日目
74,527円 ( 81,980円 )	9日目
70,984円 ( 78,082円 )	3日目
70,984円 ( 78,082円 )	9日目
75,792円 ( 83,371円 )	9日目
75,792円 ( 83,371円 )	9日目
69,630円 ( 76,593円 )	9日目
69,630円 ( 76,593円 )	9日目
66,140円 ( 72,754円 )	9日目
66,140円 ( 72,754円 )	9日目
75,792円 ( 83,371円 )	9日目
75,792円 ( 83,371円 )	9日目
70,984円 ( 78,082円 )	3日目
70,984円 ( 78,082円 )	9日目
83,051円 ( 91,356円 )	9日目
83,051円 ( 91,356円 )	9日目
83,311円 ( 91,642円 )	3日目
83,311円 ( 91,642円 )	9日目
94,879円 ( 104,367円 )	9日目
94,879円 ( 104,367円 )	9日目
100,200円 ( 110,220円 )	9日目
100,200円 ( 110,220円 )	9日目

...

基本情報

基本情報

【特長】
・制御盤の組込みに最適な屋内外兼用のキャビネットです。
・本体のコーナー部に「全溶接構造」を採用した、高い強度のキャビネットです。
・強度：従来比15～20％アップ
・ドア裏面に配線用ダクトレールを1本設置してあります。
・ボディー側面・ドア裏面にパネル取付用スタッドナットを設置
・扉着脱が容易な新蝶番を採用
・キャビネット内部を機器取付スペースとしてフルに活用
【用途】
・鉄板製／屋内・屋外兼用／鉄製基板

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

制御盤用キャビネットRXGのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品制御盤用キャビネットRXG	窓付制御盤キャビネット	［OE-B］屋外用自立制御盤キャビネット	盤用キャビネット RXGB	［OEM-B］屋外用窓付自立制御盤キャビネット	自立盤キャビネット用基台（CNE・CNEV用）
メーカー	河村電器産業	内外電機	日東工業	河村電器産業	日東工業	内外電機
通常価格	14,039円-	33,075円 -	100,830円 -	15,253円 -	188,170円 -	9,499円 -
通常出荷日	3日目〜	5日目〜	9日目	3日目〜	9日目	5日目〜
用途	制御・中継	制御・中継	自立	制御・中継	自立	自立
材質	鉄	鉄	鉄	鉄	鉄	鉄
穴加工対応	非対応	非対応	非対応	非対応	非対応	非対応
開閉形状	ハンドル	ハンドル	ハンドル	ハンドル	ハンドル	扉なし
基板・中板	鉄製	鉄製	鉄製	木製	鉄製	無
