河村電器産業

キー付コントロールキャビネット CGK

カタログ |

通常単価(税別): 8,393円～28,835円

税込単価: 9,232円～31,719円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

河村電器産業

通常出荷日：2 日目～

【特長】・小型制御盤・操作盤に最適なキャビネットです。・ドア面機器取付けスペー...

用途
制御・中継
材質
鉄
穴加工対応
非対応
開閉形状
スナップラッチ
基板・中板
鉄製
保護機能(耐環境性)
IP4X
板厚（本体） (mm)
1.2
板厚（中板） (mm)
1.6
代表規格
なし
ドア形式
片扉

未確定：候補が170型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

キー付コントロールキャビネット（CGK 鉄板製/屋内用）の特長

CGK キー付ラッチ錠・パッキン付

CGK キー付き

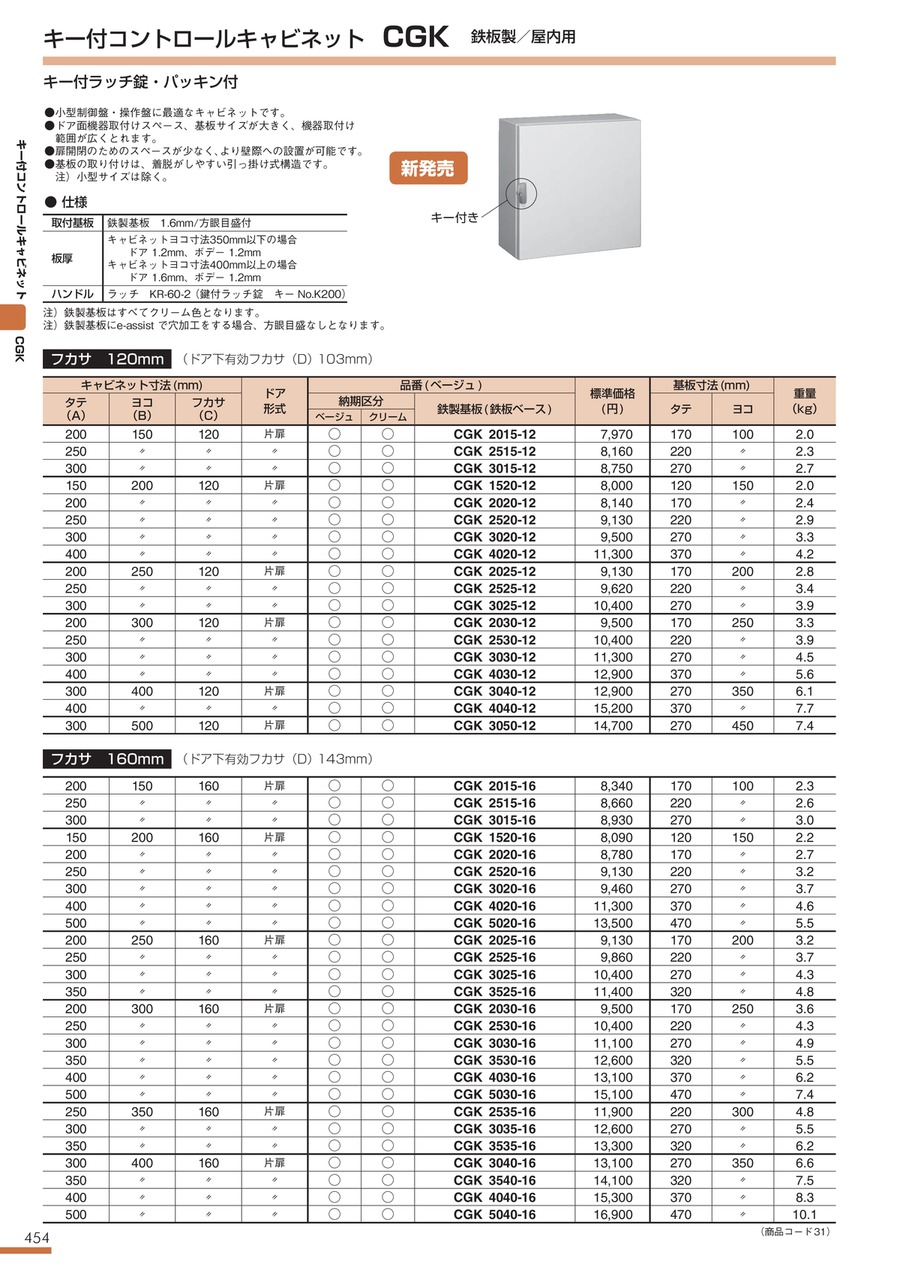

寸法図

取付基板	鉄製基板 1.6mm/方眼目盛付
板厚	キャビネットヨコ寸法350mm以下の場合ドア 1.2mm、ボデー 1.2mm キャビネットヨコ寸法400mm以上の場合ドア 1.6mm、ボデー 1.2mm
ハンドル	ラッチ KR-60-2 （鍵付ラッチ錠キー No.K200）

注）鉄製基板はすべてクリーム色となります。
注）鉄製基板にe-assist で穴加工をする場合、方眼目盛なしとなります。

フカサ 120mm （ドア下有効フカサ（D） 103mm）

キャビネット寸法(mm)			ドア形式	品番(ベージュ )	基板寸法(mm)		重量（kg）
タテ（A）	ヨコ（B）	フカサ（C）	ドア形式	鉄製基板(鉄板ベース)	タテ	ヨコ	重量（kg）
200	150	120	片扉	CGK 2015-12	170	100	2.0
250	150	120	片扉	CGK 2515-12	220	100	2.3
300	150	120	片扉	CGK 3015-12	270	100	2.7
150	200	120	片扉	CGK 1520-12	120	150	2.0
200	200	120	片扉	CGK 2020-12	170	150	2.4
250	200	120	片扉	CGK 2520-12	220	150	2.9
300	200	120	片扉	CGK 3020-12	270	150	3.3
400	200	120	片扉	CGK 4020-12	370	150	4.2
200	250	120	片扉	CGK 2025-12	170	200	2.8
250	250	120	片扉	CGK 2525-12	220	200	3.4
300	250	120	片扉	CGK 3025-12	270	200	3.9
200	300	120	片扉	CGK 2030-12	170	250	3.3
250	300	120	片扉	CGK 2530-12	220	250	3.9
300	300	120	片扉	CGK 3030-12	270	250	4.5
400	300	120	片扉	CGK 4030-12	370	250	5.6
300	400	120	片扉	CGK 3040-12	270	350	6.1
400	400	120	片扉	CGK 4040-12	370	350	7.7
300	500	120	片扉	CGK 3050-12	270	450	7.4

フカサ 160mm （ドア下有効フカサ（D） 143mm）

キャビネット寸法(mm)			ドア形式	品番(ベージュ )	基板寸法(mm)		重量（kg）
タテ（A）	ヨコ（B）	フカサ（C）	ドア形式	鉄製基板(鉄板ベース)	タテ	ヨコ	重量（kg）
200	150	160	片扉	CGK 2015-16	170	100	2.3
250	150	160	片扉	CGK 2515-16	220	100	2.6
300	150	160	片扉	CGK 3015-16	270	100	3.0
150	200	160	片扉	CGK 1520-16	120	150	2.2
200	200	160	片扉	CGK 2020-16	170	150	2.7
250	200	160	片扉	CGK 2520-16	220	150	3.2
300	200	160	片扉	CGK 3020-16	270	150	3.7
400	200	160	片扉	CGK 4020-16	370	150	4.6
500	200	160	片扉	CGK 5020-16	470	150	5.5
200	250	160	片扉	CGK 2025-16	170	200	3.2
250	250	160	片扉	CGK 2525-16	220	200	3.7
300	250	160	片扉	CGK 3025-16	270	200	4.3
350	250	160	片扉	CGK 3525-16	320	200	4.8
200	300	160	片扉	CGK 2030-16	170	250	3.6
250	300	160	片扉	CGK 2530-16	220	250	4.3
300	300	160	片扉	CGK 3030-16	270	250	4.9
350	300	160	片扉	CGK 3530-16	320	250	5.5
400	300	160	片扉	CGK 4030-16	370	250	6.2
500	300	160	片扉	CGK 5030-16	470	250	7.4
250	350	160	片扉	CGK 2535-16	220	300	4.8
300	350	160	片扉	CGK 3035-16	270	300	5.5
350	350	160	片扉	CGK 3535-16	320	300	6.2
300	400	160	片扉	CGK 3040-16	270	350	6.6
350	400	160	片扉	CGK 3540-16	320	350	7.5
400	400	160	片扉	CGK 4040-16	370	350	8.3
500	400	160	片扉	CGK 5040-16	470	350	10.1
350	450	160	片扉	CGK 3545-16	320	400	8.2
300	500	160	片扉	CGK 3050-16	270	450	8.0
400	500	160	片扉	CGK 4050-16	370	450	10.0
500	500	160	片扉	CGK 5050-16	470	450	12.1
500	600	160	片扉	CGK 5060-16	470	550	14.1

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

型番リスト

表示件数

型番

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

塗装色

板厚（扉・カバー）

(mm)

最小発注数量

200	150	120	ベージュ（5Y7/1）	1.2	1個
200	150	120	クリーム（2.5Y9/1）	1.2	1個
200	150	160	ベージュ（5Y7/1）	1.2	1個
200	150	160	クリーム（2.5Y9/1）	1.2	1個
150	200	120	ベージュ（5Y7/1）	1.2	1個
150	200	120	クリーム（2.5Y9/1）	1.2	1個
150	200	160	ベージュ（5Y7/1）	1.2	1個
150	200	160	クリーム（2.5Y9/1）	1.2	1個
200	200	120	ベージュ（5Y7/1）	1.2	1個
200	200	120	クリーム（2.5Y9/1）	1.2	1個
200	200	160	ベージュ（5Y7/1）	1.2	1個
200	200	160	クリーム（2.5Y9/1）	1.2	1個
250	200	120	ベージュ（5Y7/1）	1.2	1個
250	200	120	クリーム（2.5Y9/1）	1.2	1個
250	200	160	ベージュ（5Y7/1）	1.2	1個
250	200	160	クリーム（2.5Y9/1）	1.2	1個
300	200	120	ベージュ（5Y7/1）	1.2	1個
300	200	120	クリーム（2.5Y9/1）	1.2	1個
300	200	160	ベージュ（5Y7/1）	1.2	1個
300	200	160	クリーム（2.5Y9/1）	1.2	1個
150	250	120	ベージュ（5Y7/1）	1.2	1個
150	250	120	クリーム（2.5Y9/1）	1.2	1個
150	250	160	ベージュ（5Y7/1）	1.2	1個
150	250	160	クリーム（2.5Y9/1）	1.2	1個
200	250	120	ベージュ（5Y7/1）	1.2	1個
200	250	120	クリーム（2.5Y9/1）	1.2	1個
200	250	160	ベージュ（5Y7/1）	1.2	1個
200	250	160	クリーム（2.5Y9/1）	1.2	1個
200	250	200	ベージュ（5Y7/1）	1.2	1個
200	250	200	クリーム（2.5Y9/1）	1.2	1個
250	250	120	ベージュ（5Y7/1）	1.2	1個
250	250	120	クリーム（2.5Y9/1）	1.2	1個
250	250	160	ベージュ（5Y7/1）	1.2	1個
250	250	160	クリーム（2.5Y9/1）	1.2	1個
250	250	200	ベージュ（5Y7/1）	1.2	1個
250	250	200	クリーム（2.5Y9/1）	1.2	1個
300	250	120	ベージュ（5Y7/1）	1.2	1個
300	250	120	クリーム（2.5Y9/1）	1.2	1個
300	250	160	ベージュ（5Y7/1）	1.2	1個
300	250	160	クリーム（2.5Y9/1）	1.2	1個
300	250	200	ベージュ（5Y7/1）	1.2	1個
300	250	200	クリーム（2.5Y9/1）	1.2	1個
350	250	160	ベージュ（5Y7/1）	1.2	1個
350	250	160	クリーム（2.5Y9/1）	1.2	1個
350	250	200	ベージュ（5Y7/1）	1.2	1個
350	250	200	クリーム（2.5Y9/1）	1.2	1個
150	300	120	ベージュ（5Y7/1）	1.2	1個
150	300	120	クリーム（2.5Y9/1）	1.2	1個
150	300	160	ベージュ（5Y7/1）	1.2	1個
150	300	160	クリーム（2.5Y9/1）	1.2	1個
200	300	120	ベージュ（5Y7/1）	1.2	1個
200	300	120	クリーム（2.5Y9/1）	1.2	1個
200	300	160	ベージュ（5Y7/1）	1.2	1個
200	300	160	クリーム（2.5Y9/1）	1.2	1個
200	300	200	ベージュ（5Y7/1）	1.2	1個
200	300	200	クリーム（2.5Y9/1）	1.2	1個
250	300	120	ベージュ（5Y7/1）	1.2	1個
250	300	120	クリーム（2.5Y9/1）	1.2	1個
250	300	160	ベージュ（5Y7/1）	1.2	1個
250	300	160	クリーム（2.5Y9/1）	1.2	1個

通常単価(税別) (税込単価)	通常出荷日

8,419円 ( 9,261円 )	9日目
8,419円 ( 9,261円 )	3日目
8,507円 ( 9,358円 )	3日目
8,506円 ( 9,357円 )	9日目
8,393円 ( 9,232円 )	3日目
8,393円 ( 9,232円 )	3日目
8,782円 ( 9,660円 )	3日目
8,782円 ( 9,660円 )	3日目
8,578円 ( 9,436円 )	3日目
8,578円 ( 9,436円 )	9日目
9,226円 ( 10,149円 )	9日目
9,226円 ( 10,149円 )	3日目
9,581円 ( 10,539円 )	3日目
9,581円 ( 10,539円 )	3日目
9,581円 ( 10,539円 )	3日目
9,581円 ( 10,539円 )	3日目
10,025円 ( 11,028円 )	3日目
10,025円 ( 11,028円 )	3日目
10,025円 ( 11,028円 )	9日目
10,025円 ( 11,028円 )	9日目
8,595円 ( 9,455円 )	3日目
8,595円 ( 9,455円 )	3日目
9,137円 ( 10,051円 )	3日目
9,137円 ( 10,051円 )	3日目
9,581円 ( 10,539円 )	3日目
9,581円 ( 10,539円 )	3日目
9,581円 ( 10,539円 )	3日目
9,581円 ( 10,539円 )	3日目
11,445円 ( 12,590円 )	3日目
11,445円 ( 12,590円 )	9日目
10,114円 ( 11,125円 )	3日目
10,114円 ( 11,125円 )	3日目
10,379円 ( 11,417円 )	3日目
10,380円 ( 11,418円 )	3日目
12,065円 ( 13,272円 )	3日目
12,065円 ( 13,272円 )	3日目
10,912円 ( 12,003円 )	3日目
10,912円 ( 12,003円 )	3日目
10,912円 ( 12,003円 )	3日目
10,912円 ( 12,003円 )	3日目
12,687円 ( 13,956円 )	3日目
12,687円 ( 13,956円 )	3日目
12,421円 ( 13,663円 )	9日目
12,421円 ( 13,663円 )	3日目
13,397円 ( 14,737円 )	9日目
13,397円 ( 14,737円 )	3日目
9,225円 ( 10,148円 )	3日目
9,225円 ( 10,148円 )	3日目
9,403円 ( 10,343円 )	3日目
9,403円 ( 10,343円 )	9日目
10,025円 ( 11,028円 )	9日目
10,025円 ( 11,028円 )	3日目
9,935円 ( 10,929円 )	3日目
9,936円 ( 10,930円 )	3日目
11,888円 ( 13,077円 )	3日目
11,888円 ( 13,077円 )	9日目
10,912円 ( 12,003円 )	3日目
10,912円 ( 12,003円 )	3日目
10,912円 ( 12,003円 )	3日目
10,912円 ( 12,003円 )	9日目

基本情報

基本情報

【特長】
・小型制御盤・操作盤に最適なキャビネットです。
・ドア面機器取付けスペース、基板サイズが大きく、機器取付け範囲が広くとれます。
・基板の取り付けは、着脱がしやすい引っ掛け式構造です。（小型サイズは除く）
・扉開閉のためのスペースが少なく、より壁際への設置が可能です。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
