漏電ブレーカ(単3中性線欠相保護付) ZS-TLA 50AF

  • アンペアフレーム AF
    50AF
  • 極数
    3
  • 定格遮断容量 AC100V/AC200V/AC400V/DC250V以外の電圧条件
  • 定格使用電圧 (V)
    AC100/200
  • 取付方法
    ネジ止め
  • 接続方式
    表面型
  • 代表規格
    PSE
  • 寸法 高さ (mm)
    130
  • 寸法 幅 (mm)
    75
  • 寸法 奥行き (mm)
    87
  • JIS規格
  • 引外し方式
    完全電磁式
  • 電線接続方式
    線押え
  • 最大接続可能電線 (mm2)
    22
  • 逆接続
    不可
  • 単3中性線欠相保護 リード線長さ (mm)
    220
未確定:候補が6型番あります。
    数量:

    商品情報

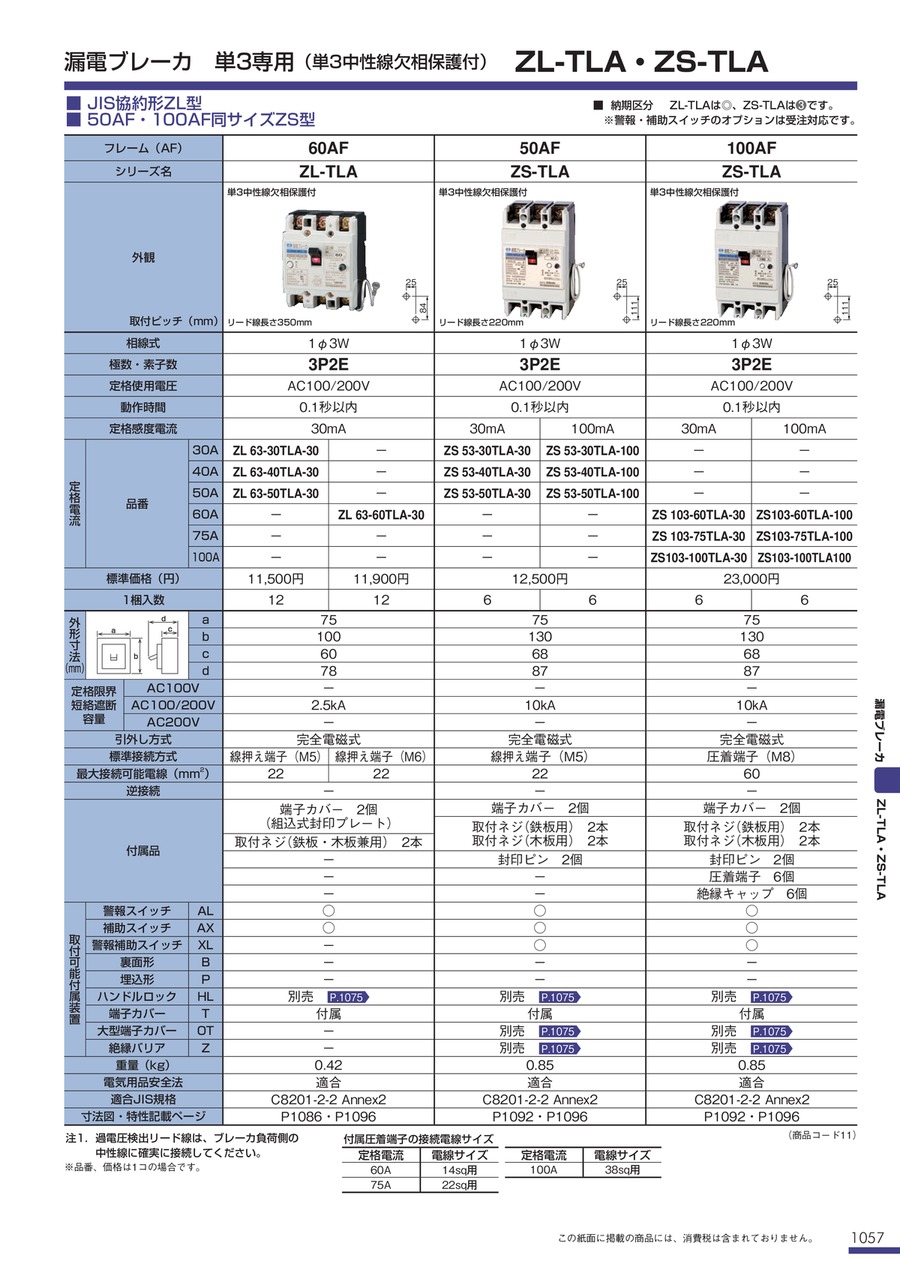

    漏電ブレーカ 単3専用(50AF)の特長と寸法

    漏電ブレーカ(単3中性線欠相保護付) ZS-TLA 50AF:関連画像

    寸法図

    a 75
    b 130
    c 68
    d 87

    寸法(単位:mm)

    フレーム(AF) 50AF
    シリーズ名 ZS-TLA
    相線式 1φ3W
    極数・素子数 3P2E
    定格使用電圧 AC100/200V
    動作時間 0.1秒以内
    定格感度電流 30mA 100mA
    定格電流 品番 30A ZS 53-30TLA-30 ZS 53-30TLA-100
    40A ZS 53-40TLA-30 ZS 53-40TLA-100
    50A ZS 53-50TLA-30 ZS 53-50TLA-100
    60A
    75A
    100A
    定格限界短絡遮断容量 AC100V
    AC100/200V 10kA
    AC200V
    引外し方式 完全電磁式
    標準接続方式 線押え端子(M5)
    最大接続可能電線(mm2) 22
    逆接続
    付属品 端子カバー 2個
    取付ネジ(鉄板用) 2本
    取付ネジ(木板用) 2本
    封印ピン 2個
    取付可能付属装置 警報スイッチ AL
    補助スイッチ AX
    警報補助スイッチ XL
    裏面形 B
    埋込形 P
    ハンドルロック HL 別売
    端子カバー T 付属
    大型端子カバー OT 別売
    絶縁バリア Z 別売
    重量(kg) 0.85
    電気用品安全法 適合

    注1.過電圧検出リード線は、ブレーカ負荷側の中性線に確実に接続してください。

    付属圧着端子の接続電線サイズ

    定格電流 電線サイズ
    60A 14sq用
    75A 22sq用
    100A 38sq用

    型番リスト

    表示件数

    定格感度電流

    (mA)

    定格電流

    (A)

    最小発注数量
    30
    30
    1個
    100
    30
    1個
    30
    40
    1個
    100
    40
    1個
    30
    50
    1個
    100
    50
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    10,080
    ( 11,088 )
    3日目
    10,080
    ( 11,088 )
    3日目
    10,080
    ( 11,088 )
    3日目
    10,080
    ( 11,088 )
    3日目
    10,080
    ( 11,088 )
    3日目
    10,080
    ( 11,088 )
    3日目

    詳細情報

    基本情報

    J単3専用中性線欠相保護付き漏電ブレーカ50AF
    【特長】
    ・フレーム:50AF 相線式:1Φ(直径1mm)3W 極数・素子数:3P2E
    ・定格電圧:AC100/200V 動作時間:0.1秒以内
    ・定格電流:30A/40A/50Aの3タイプ
    ・感度電流:30mA(ZS53- -30)100mA(ZS53- -100)
    ・電気用品安全法:適合
    ・適合JIS規格:C8201-2-2Annex2
    【用途】
    ・50AFの中性線欠相保護付単3専用漏電ブレーカ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
