未確定：候補が2型番あります。
定格感度電流(mA)
~mm出荷日
- すべて
- 3日以内
漏電ブレーカ ZR 250AF 逆接続不可
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 通常単価(税別)
- 33,450円特別価格
- 税込単価
- 36,795円特別価格
定格電流250AのZR型漏電ブレーカ【特長】・フレーム：250AF・相線式：3...
詳細情報を確認する- アンペアフレーム AF
- 200AF～399AF
- 極数
- 3
- 定格遮断容量 AC100Vの時 (kA)
- 30
- 定格遮断容量 AC200Vの時 (kA)
- 30
- 定格使用電圧 (V)
- AC100/200
- 定格電流 (A)
- 250
- 取付方法
- ネジ止め
- 接続方式
- 表面型
- 寸法 高さ (mm)
- 165
- 寸法 幅 (mm)
- 105
- 寸法 奥行き (mm)
- 91.5
- アンペアフレーム詳細 AF
- 250AF
- ＪＩＳ規格
- ○
- 引外し方式
- 熱動電磁式
- 電線接続方式
- 圧着
- 最大接続可能電線 (mm2)
- 150
- 逆接続
- 不可
未確定：候補が2型番あります。
商品情報
漏電ブレーカ ZR 250AFの外形寸法図
外形寸法図1
外形寸法図2

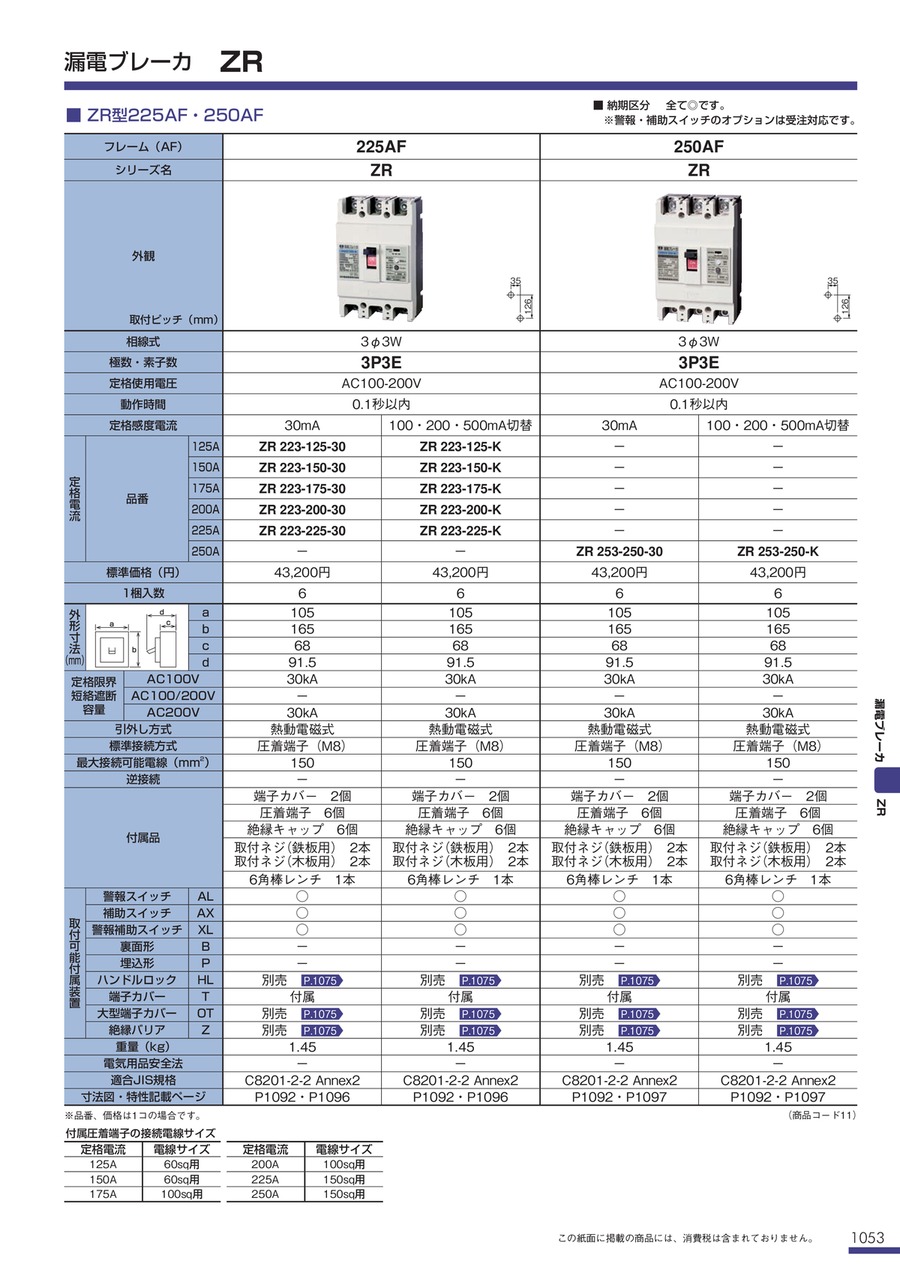

漏電ブレーカ ZR 250AFの仕様
| フレーム（AF） | 250AF | |||
|---|---|---|---|---|
| シリーズ名 | ZR | |||
| 相線式 | 3φ3W | |||
| 極数・素子数 | 3P3E | |||
| 定格使用電圧 | AC100-200V | |||
| 動作時間 | 0.1秒以内 | |||
| 定格感度電流 | 30mA | 100・200・500mA切替 | ||
| 定格電流 | 品番 | 250A | ZR 253-250-30 | ZR 253-250-K |
| 定格限界短絡遮断容量 | AC100V | 30kA | 30kA | |
| AC100／200V | - | - | ||
| AC200V | 30kA | 30kA | ||
| 引外し方式 | 熱動電磁式 | 熱動電磁式 | ||
| 標準接続方式 | 圧着端子（M8） | 圧着端子（M8） | ||
| 最大接続可能電線（mm2） | 150 | 150 | ||
| 逆接続 | - | - | ||
| 重量（kg） | 1.45 | 1.45 | ||
| 電気用品安全法 | - | - | ||
| 適合JIS規格 | C8201-2-2 Annex2 | C8201-2-2 Annex2 | ||
付属圧着端子の接続電線サイズ：150sq用
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
33,450円30,105円 ( 33,116円 ) | 3日目 |
33,450円 ( 36,795円 ) | 3日目 |
詳細情報
基本情報
定格電流250AのZR型漏電ブレーカ
【特長】
・フレーム：250AF
・相線式：3Φ3W
・極数、素子数：3P3E
・定格使用電圧：AC100-200V、動作時間：0.1秒以内
・定格感度電流：30mA固定／100・200・500mA切替（ZR253-□□-K）
・適合JIS規格：C8201-2-2 Annex2
【用途】
・漏電の検出、遮断に
