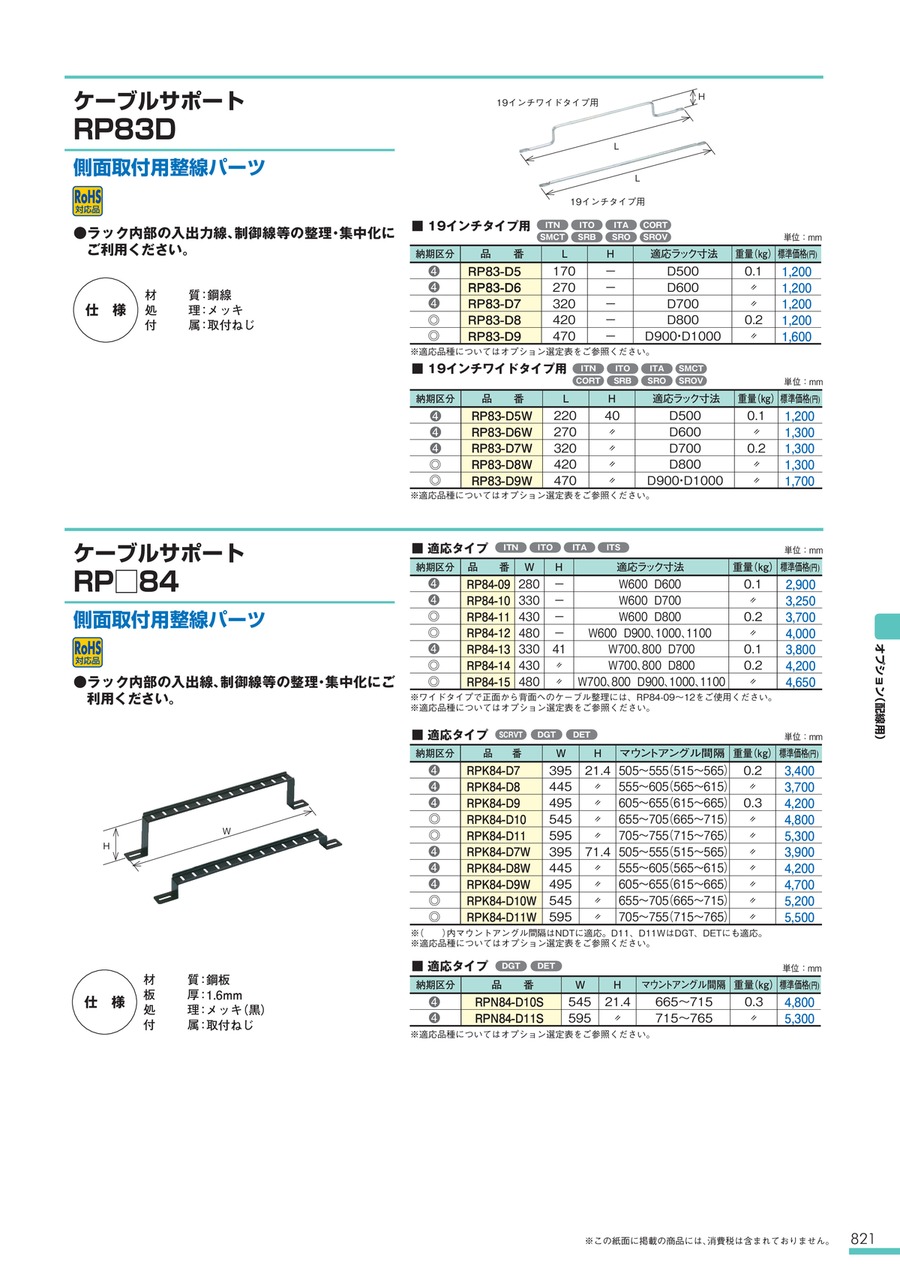

ケーブルサポート RP□84

RP□84シリーズ

寸法図

寸法図

適応タイプ(ITN/ ITO/ ITA/ ITS)

品番W H適応ラック寸法重量(kg)
RP84-09280-W600 D6000.1
RP84-10330-W600 D700
RP84-11430-W600 D8000.2
RP84-12480-W600 D900、1000、1100
RP84-1443041 W700、800 D8000.2
RP84-15480 W700、800 D900、1000、1100

単位:mm

  • ※ ワイドタイプで正面から背面へのケーブル整理には、RP84-09~12をご使用ください。

適応タイプ(SCRVT/ DGT/ DET)

品番WHマウントアングル間隔重量(kg)
RPK84-D739521.4505~555(515~565)0.2
RPK84-D8445555~605(565~615)
RPK84-D9495605~655(615~665)0.3
RPK84-D11595705~755(715~765)
RPK84-D7W39571.4505~555(515~565)
RPK84-D8W445555~605(565~615)
RPK84-D9W495605~655(615~665)
RPK84-D10W545655~705(665~715)
RPK84-D11W595705~755(715~765)

単位:mm

  • ※ ()内マウントアングル間隔はNDTに適応。D11、D11WはDGT、DETにも適応。

適応タイプ(DGT/ DET)

品番WHマウントアングル間隔重量(kg)
RPN84-D10S54521.4665~7150.3
RPN84-D11S595715~765

単位:mm

型番リスト

表示件数

適応タイプ

適応ラック寸法

(mm)

寸法

(mm)

マウントアングル間隔

(mm)

最小発注数量
ITA / ITN / ITO / ITS
W600xD600
W280
-
1個
ITA / ITN / ITO / ITS
W600xD700
W330
-
1個
ITA / ITN / ITO / ITS
W600xD800
W430
-
1個
ITA / ITN / ITO / ITS
W600xD900 / W600xD1000 / W600xD1100
W480
-
1個
ITA / ITN / ITO / ITS
W700xD800 / W800xD800
W430xH41
-
1個
ITA / ITN / ITO / ITS
W700xD900 / W700xD1000 / W700xD1100 / W800xD900 / W800xD1000 / W800xD1100
W480xH41
-
1個
DET / DGT / SCRVT
-
W395xH21.4
505~555(515~565):()内マウントアングルはNDTに適合。
1個
DET / DGT / SCRVT
-
W395xH71.4
505~555(515~565):()内マウントアングルはNDTに適合。
1個
DET / DGT / SCRVT
-
W445xH21.4
555~605(565~615):()内マウントアングルはNDTに適合。
1個
DET / DGT / SCRVT
-
W445xH71.4
555~605(565~615):()内マウントアングルはNDTに適合。
1個
DET / DGT / SCRVT
-
W495xH21.4
605~655(615~665):()内マウントアングルはNDTに適合。
1個
DET / DGT / SCRVT
-
W495xH71.4
605~655(615~665):()内マウントアングルはNDTに適合。
1個
DET / DGT / SCRVT
-
W545xH71.4
655~705(665~715):()内マウントアングルはNDTに適合。
1個
DET / DGT / SCRVT
-
W595xH21.4
705~755(715~765):()内マウントアングルはNDT/DGT/DETに適合。
1個
DET / DGT / SCRVT
-
W595xH71.4
705~755(715~765):()内マウントアングルはNDT/DGT/DETに適合。
1個
DET / DGT
-
W545xH21.4
665~715
1個
DET / DGT
-
W595xH21.4
715~765
1個
通常単価(税別) (税込単価)
通常出荷日
2,679
( 2,947 )
3日目
3,123
( 3,435 )
3日目
3,079
( 3,387 )
9日目
3,594
( 3,953 )
3日目
3,697
( 4,067 )
3日目
4,109
( 4,520 )
3日目
3,224
( 3,546 )
9日目
3,652
( 4,017 )
9日目
3,220
( 3,542 )
9日目
3,873
( 4,260 )
9日目
3,873
( 4,260 )
9日目
4,301
( 4,731 )
9日目
4,521
( 4,973 )
9日目
4,624
( 5,086 )
9日目
4,830
( 5,313 )
9日目
4,306
( 4,737 )
9日目
4,851
( 5,336 )
9日目

詳細情報

基本情報

ラック側面取付用整線パーツ
【特長】
・材質が鋼板で板厚1.6mm
・メッキ(黒)処理
・ 取付ねじ付き
【用途】
・ラック内部の入出線、制御線等の整理・集中化にご利用ください。

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
