ケーブルキャリア用可動単心シールド付ケーブル 動力（CF310.UL） CE/UL対応
- 通常単価(税別)
- 1,578円～785,539円
- 税込単価
- 1,736円～864,093円
通常出荷日：3日目一部当日出荷可能
【特長】・非常に高い負荷に対応。・TPE外被。・耐油性、耐バイオオイル性。・難燃性。・耐紫外線。・耐加...
詳細を確認
未確定：候補が700型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
商品特長詳細
特徴
- 非常に高い負荷に対応
- TPE外被
- 耐油性、耐バイオオイル性
- 難燃性
- 耐紫外線
- 耐加水分解性、耐微生物分解性
製品構造
| 導体 | 複合導体（EN 60228 準拠） |
|---|---|
| 絶縁体 | 機械的特性に優れたTPE混合材 |
| 全体のシールド | 非常に高い耐屈曲性のある錫メッキ銅製編組シールド編組遮蔽率約90% |
| 外被 | エナジーチェーンに適した低粘着性TPE混合材・特に耐摩耗性と屈曲性が高い 色：黒色（RAL 9005類似） |
規格表
| 型式 | 導体断面積 [mm2] | 線心数 | 仕上径 （約）[mm] | 銅質量 [kg/km] | 質量 [kg/km] | 導体抵抗 （約）[Ω/km] | 許容電流* [A]（30℃） |
|---|---|---|---|---|---|---|---|
| CF310.UL.25.01 | 2.5 | 1C | 6.5 | 39 | 61 | 7.98 | 30 |
| CF310.UL.40.01 | 4 | 1C | 7 | 60 | 80 | 4.95 | 41 |
| CF310.UL.60.01 | 6 | 1C | 7.5 | 83 | 105 | 3.3 | 53 |
| CF310.UL.100.01 | 10 | 1C | 8.5 | 129 | 155 | 1.91 | 74 |
| CF310.UL.160.01 | 16 | 1C | 10 | 196 | 227 | 1.21 | 99 |
| CF310.UL.250.01 | 25 | 1C | 11.5 | 299 | 337 | 0.78 | 131 |
| CF310.UL.350.01 | 35 | 1C | 13.5 | 422 | 459 | 0.554 | 162 |
| CF310.UL.500.01 | 50 | 1C | 15 | 578 | 620 | 0.386 | 202 |
| CF310.UL.700.01 | 70 | 1C | 17.5 | 840 | 893 | 0.272 | 250 |
| CF310.UL.950.01 | 95 | 1C | 20.5 | 1095 | 1172 | 0.206 | 301 |
| CF310.UL.1200.01 | 120 | 1C | 22 | 1364 | 1439 | 0.161 | 352 |
| CF310.UL.1500.01 | 150 | 1C | 24 | 1595 | 1678 | 0.129 | 404 |
| CF310.UL.1850.01 | 185 | 1C | 28 | 2228 | 2313 | 0.106 | 461 |
注記：本表記載の仕上径は最大値であり、小さくなる場合がある。
* 許容電流は参考値。
C=接地導体なし
製品特性
特性図
特性表
| [稼動時]使用温度条件 と最小曲げ半径 | -35℃～+90℃、7.5×ケーブル外径 |
|---|---|
| [固定時]使用温度条件 と最小曲げ半径 | -40℃～+90℃、4×ケーブル外径 |
| エナジーチェーン での最高走行速度 | フリースパン走行：10m/s、スライド走行：6m/s |
| エナジーチェーン での最高加速度 | 100m/s2 |
| ストローク | 400mまで |
製品仕様
| 耐紫外線性 | 高い |
|---|---|
| 定格電圧（Uo/U） | 600/1000 V（DIN VDE 0250準拠） |
| 試験電圧 | 4000 V |
| 耐油性 | 高い耐油性（EN 60811-2-1準拠） 耐バイオオイル性（VDMA 24568準拠） |
| 難燃性 | IEC 60332-1-2、CEI 20-35、FT1、VW-1 |
| シリコンフリー | PV 3.10.7準拠、1992年 |
| CE | 2006/95/EC準拠 |
| UL/CSA | スタイル10492・21218、1000V、80℃ |
| NFPA 79-2012 | 12.9章により、UL（AWM）ケーブル使用許可 |
| CEI | CEI 20-35準拠 |
| 鉛不使用 | RoHSII指令（2011/65/EC）準拠 |
| クリーンルーム | ISOクラス1。ISO14644-1に基づきIPAにて審査したCF34.UL.25.04準拠の外被。 |
使用方法・使用事例
港湾設備でクレーンに使用されるチェーンフレックスCF310・エナジーチェーンE4/00との組合せ
用途
- 屋内・屋外での使用向き
- 特にフリースパン走行とスライド走行（最長400m）に適する
- 自動倉庫の保管/出庫システム、工作機械、素早い動きが要求されるアプリケーション、クリーンルーム、半導体搬送装置、屋外クレーン、低温環境でのアプリケーションなどに最適
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,578円 ( 1,736円 ) | 3日目 |
3,156円 ( 3,472円 ) | 3日目 |
4,735円 ( 5,209円 ) | 3日目 |
6,313円 ( 6,944円 ) | 3日目 |
7,891円 ( 8,680円 ) | 3日目 |
9,470円 ( 10,417円 ) | 3日目 |
11,048円 ( 12,153円 ) | 3日目 |
12,627円 ( 13,890円 ) | 3日目 |
14,205円 ( 15,626円 ) | 3日目 |
13,354円 ( 14,689円 ) | 3日目 |
14,689円 ( 16,158円 ) | 3日目 |
16,025円 ( 17,628円 ) | 3日目 |
17,360円 ( 19,096円 ) | 3日目 |
18,696円 ( 20,566円 ) | 3日目 |
20,032円 ( 22,035円 ) | 3日目 |
21,367円 ( 23,504円 ) | 3日目 |
22,702円 ( 24,972円 ) | 3日目 |
24,038円 ( 26,442円 ) | 3日目 |
25,373円 ( 27,910円 ) | 3日目 |
26,708円 ( 29,379円 ) | 3日目 |
28,043円 ( 30,847円 ) | 3日目 |
29,379円 ( 32,317円 ) | 3日目 |
30,714円 ( 33,785円 ) | 3日目 |
32,049円 ( 35,254円 ) | 3日目 |
33,385円 ( 36,724円 ) | 3日目 |
34,720円 ( 38,192円 ) | 3日目 |
36,056円 ( 39,662円 ) | 3日目 |
37,392円 ( 41,131円 ) | 3日目 |
38,727円 ( 42,600円 ) | 3日目 |
40,062円 ( 44,068円 ) | 3日目 |
41,398円 ( 45,538円 ) | 3日目 |
42,733円 ( 47,006円 ) | 3日目 |
44,068円 ( 48,475円 ) | 3日目 |
45,403円 ( 49,943円 ) | 3日目 |
46,739円 ( 51,413円 ) | 3日目 |
48,074円 ( 52,881円 ) | 3日目 |
49,409円 ( 54,350円 ) | 3日目 |
50,745円 ( 55,820円 ) | 3日目 |
52,080円 ( 57,288円 ) | 3日目 |
53,416円 ( 58,758円 ) | 3日目 |
54,752円 ( 60,227円 ) | 3日目 |
56,087円 ( 61,696円 ) | 3日目 |
57,422円 ( 63,164円 ) | 3日目 |
58,758円 ( 64,634円 ) | 3日目 |
60,093円 ( 66,102円 ) | 3日目 |
61,428円 ( 67,571円 ) | 3日目 |
62,763円 ( 69,039円 ) | 3日目 |
64,099円 ( 70,509円 ) | 3日目 |
65,434円 ( 71,977円 ) | 3日目 |
66,769円 ( 73,446円 ) | 3日目 |
68,105円 ( 74,916円 ) | 3日目 |
69,440円 ( 76,384円 ) | 3日目 |
70,776円 ( 77,854円 ) | 3日目 |
72,112円 ( 79,323円 ) | 3日目 |
73,447円 ( 80,792円 ) | 3日目 |
74,782円 ( 82,260円 ) | 3日目 |
76,118円 ( 83,730円 ) | 3日目 |
77,453円 ( 85,198円 ) | 3日目 |
78,788円 ( 86,667円 ) | 3日目 |
80,123円 ( 88,135円 ) | 3日目 |
詳細情報
基本情報
【特長】
・非常に高い負荷に対応。
・TPE外被。
・耐油性、耐バイオオイル性。
・難燃性。
・耐紫外線。
・耐加水分解性、耐微生物分解性。
【用途】
・屋内・屋外での使用向き。
・特にフリースパン走行とスライド走行（最長400m）に適する。
・自動倉庫の保管/出庫システム、工作機械、素早い動きが要求されるアプリケーション、クリーンルーム、半導体搬送装置、屋外クレーン、低温環境でのアプリケーションなどに最適。

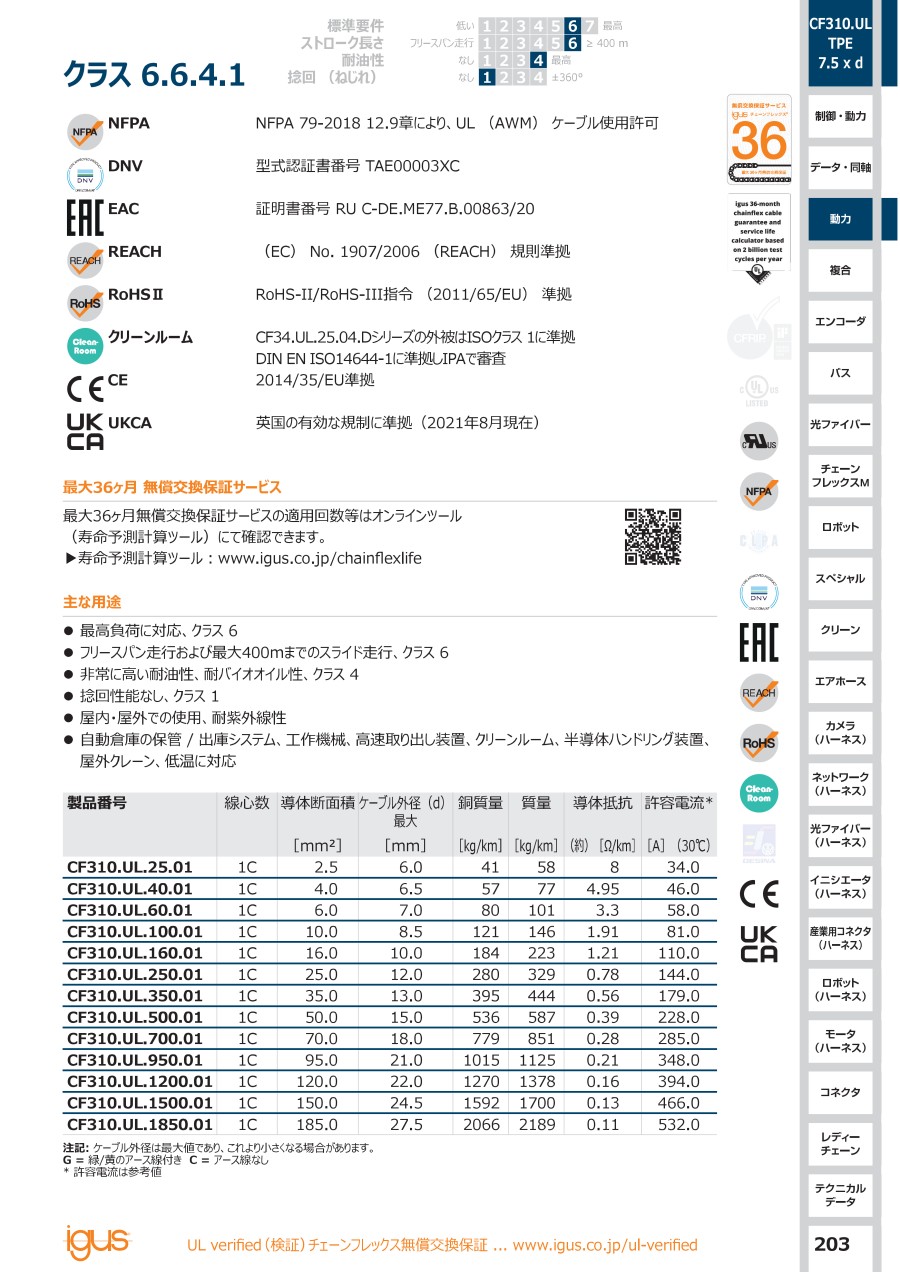

カタログ
