ケーブルキャリア用可動単心（アース専用）ケーブル 動力（CFPE） CE/UL対応
- 通常単価(税別)
- 855円～420,308円
- 税込単価
- 941円～462,339円
【特長】・高負荷に対応。・TPE外被。・耐油性、耐バイオオイル性。・難燃性。・...
詳細情報を確認する- 芯数 (芯)
- 1
- シールド
- 無
- シース(外被)色
- 黒
- アース線
- GY(緑/黄)色入り
- シース(外被)材料
- 熱可塑性エラストマーTPE
- 絶縁体材料
- 熱可塑性エラストマーTPE
- フリースパン最高走行速度 (m/s)
- 10
- スライド最高走行速度 (m/s)
- 6
- 最高加速度 (m/s2)
- 100
- ストローク
- 400mまで
- ねじれ (°(1m))
- ±90
- その他ケーブル特性
- 難燃性、シリコンフリー
- 備考1
- 定格電圧の表記：Uo/U (V) Uo=導体と接地間の電圧、U=各導体間の電圧
未確定：候補が800型番あります。
商品情報
商品特長詳細
特徴
- 高負荷に対応
- TPE外被
- 耐油性、耐バイオオイル性
- 難燃性
- 耐紫外線
製品構造
| 導体 | 複合導体（EN 60228 準拠） |
|---|---|
| 絶縁体 | 機械的特性に優れたTPE混合材 |
| 線心色 | 緑/黄 |
| 外被 | エナジーチェーンに適した低粘着性TPE混合材・特に耐摩耗性と屈曲性が高い 色：黒色（RAL 9005類似） |

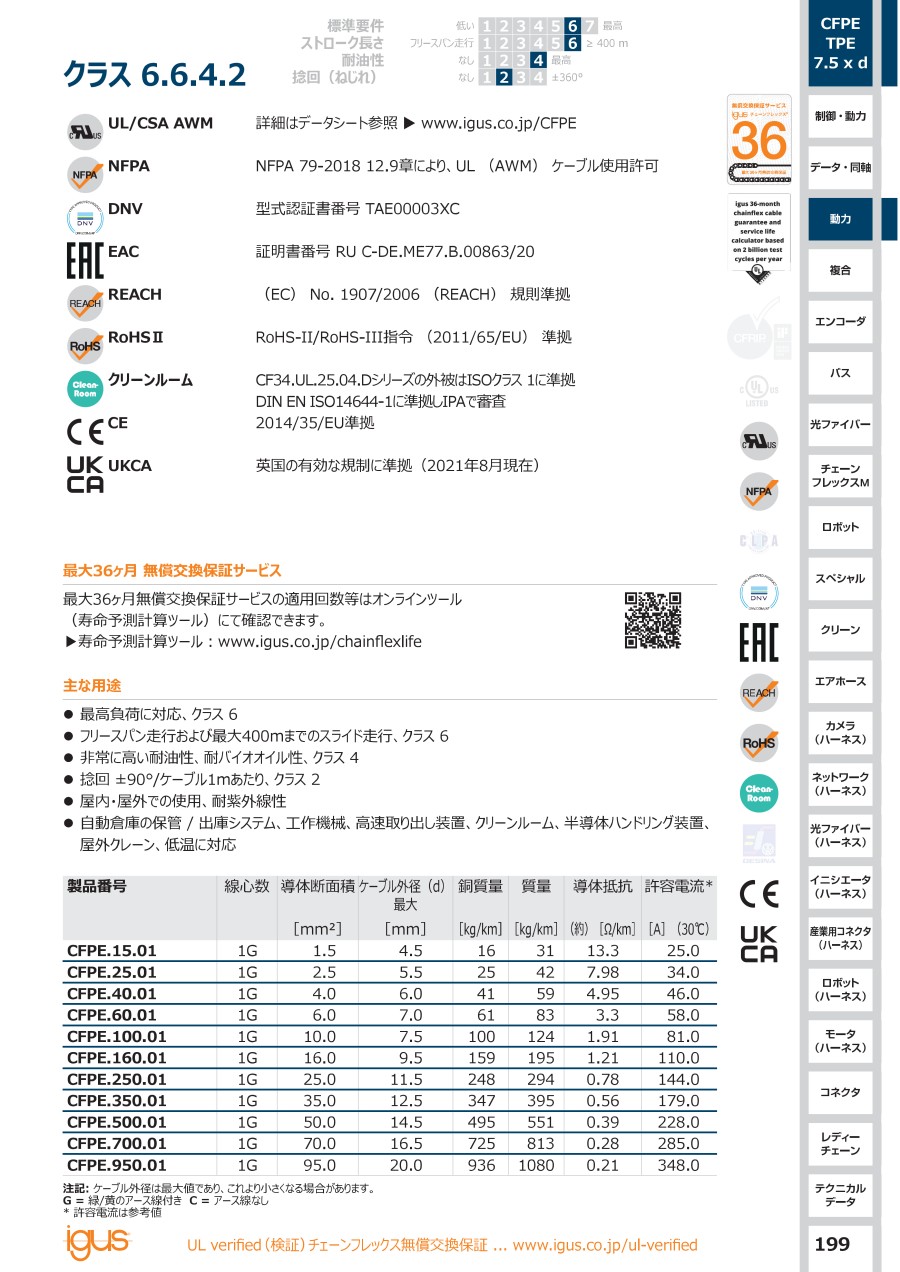

規格表
| 型式 | 導体断面積 [mm2] | 線心数 | 仕上径 （約）[mm] | 銅質量 [kg/km] | 質量 [kg/km] | 導体抵抗 （約）[Ω/km] | 許容電流* [A]（30℃） |
|---|---|---|---|---|---|---|---|
| CFPE.15.01 | 1.5 | 1G | 5 | 15 | 35 | 13.3 | 21 |
| CFPE.25.01 | 2.5 | 1G | 6 | 25 | 46 | 7.98 | 30 |
| CFPE.40.01 | 4 | 1G | 6.5 | 38 | 61 | 4.95 | 41 |
| CFPE.60.01 | 6 | 1G | 7 | 62 | 83 | 3.3 | 53 |
| CFPE.100.01 | 10 | 1G | 8 | 106 | 128 | 1.91 | 74 |
| CFPE.160.01 | 16 | 1G | 9.5 | 167 | 197 | 1.21 | 99 |
| CFPE.250.01 | 25 | 1G | 11.5 | 264 | 300 | 0.78 | 131 |
| CFPE.350.01 | 35 | 1G | 13 | 370 | 411 | 0.554 | 162 |
注記：本表記載の仕上径は最大値であり、小さくなる場合がある。
* 許容電流は参考値。
G＝接地導体（緑-黄）あり
製品特性
特性図
特性表
| [稼動時]使用温度条件 と最小曲げ半径 | -35℃～+90℃、7.5×ケーブル外径 |
|---|---|
| [固定時]使用温度条件 と最小曲げ半径 | -40℃～+90℃、4×ケーブル外径 |
| エナジーチェーン での最高走行速度 | フリースパン走行：10m/s、スライド走行：6m/s |
| エナジーチェーン での最高加速度 | 100 m/s2 |
| ストローク | 400mまで |
| ねじれ | ±90°（1m） |
製品仕様
| 耐紫外線性 | 高い |
|---|---|
| 定格電圧（Uo/U） | 600/1000 V（DIN VDE 0250準拠） |
| 試験電圧 | 4000 V |
| 耐油性 | 高い耐油性（EN 60811-2-1準拠） 耐バイオオイル性（VDMA 24568準拠） |
| 難燃性 | IEC 60332-1-2、CEI 20-35、FT1、VW-1 |
| シリコンフリー | PV 3.10.7準拠、1992年 |
| CE | 2006/95/EC準拠 |
| UL/CSA | スタイル10492・21218、1000V、80℃ |
| NFPA 79-2012 | UL（AWM）ケーブル使用許可 |
| CEI | CEI 20-35準拠 |
| 鉛不使用 | RoHSII指令（2011/65/EC）準拠 |
| クリーンルーム | ISOクラス1、CF34.UL.25.04.D準拠の外被、IPA（14644-1）審査 |
使用方法・使用事例
工作機械で使用されるチェーンフレックスCFPE・エナジーチェーンE2ミディアム組み合わせ
用途
- 屋内・屋外での使用向き
- 特にフリースパン走行とスライド走行（最長400m）に適する
- 自動倉庫の保管/出庫システム、工作機械、素早い動きが要求されるアプリケーション、クリーンルーム、半導体搬送装置、屋外クレーン、低温環境でのアプリケーションなどに最適
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
855円 ( 941円 ) | 3日目 |
1,710円 ( 1,881円 ) | 3日目 |
2,564円 ( 2,820円 ) | 3日目 |
3,419円 ( 3,761円 ) | 3日目 |
4,273円 ( 4,700円 ) | 3日目 |
5,128円 ( 5,641円 ) | 3日目 |
5,982円 ( 6,580円 ) | 3日目 |
6,837円 ( 7,521円 ) | 3日目 |
7,691円 ( 8,460円 ) | 3日目 |
7,232円 ( 7,955円 ) | 3日目 |
7,954円 ( 8,749円 ) | 3日目 |
8,677円 ( 9,545円 ) | 3日目 |
9,400円 ( 10,340円 ) | 3日目 |
10,124円 ( 11,136円 ) | 3日目 |
10,847円 ( 11,932円 ) | 3日目 |
11,569円 ( 12,726円 ) | 3日目 |
12,293円 ( 13,522円 ) | 3日目 |
13,016円 ( 14,318円 ) | 3日目 |
13,739円 ( 15,113円 ) | 3日目 |
14,462円 ( 15,908円 ) | 3日目 |
15,185円 ( 16,704円 ) | 3日目 |
15,908円 ( 17,499円 ) | 3日目 |
16,632円 ( 18,295円 ) | 3日目 |
17,354円 ( 19,089円 ) | 3日目 |
18,077円 ( 19,885円 ) | 3日目 |
18,800円 ( 20,680円 ) | 3日目 |
19,524円 ( 21,476円 ) | 3日目 |
20,247円 ( 22,272円 ) | 3日目 |
20,969円 ( 23,066円 ) | 3日目 |
21,693円 ( 23,862円 ) | 3日目 |
22,416円 ( 24,658円 ) | 3日目 |
23,139円 ( 25,453円 ) | 3日目 |
23,862円 ( 26,248円 ) | 3日目 |
24,585円 ( 27,044円 ) | 3日目 |
25,308円 ( 27,839円 ) | 3日目 |
26,032円 ( 28,635円 ) | 3日目 |
26,754円 ( 29,429円 ) | 3日目 |
27,477円 ( 30,225円 ) | 3日目 |
28,200円 ( 31,020円 ) | 3日目 |
28,924円 ( 31,816円 ) | 3日目 |
29,647円 ( 32,612円 ) | 3日目 |
30,369円 ( 33,406円 ) | 3日目 |
31,093円 ( 34,202円 ) | 3日目 |
31,816円 ( 34,998円 ) | 3日目 |
32,539円 ( 35,793円 ) | 3日目 |
33,262円 ( 36,588円 ) | 3日目 |
33,985円 ( 37,384円 ) | 3日目 |
34,708円 ( 38,179円 ) | 3日目 |
35,432円 ( 38,975円 ) | 3日目 |
36,154円 ( 39,769円 ) | 3日目 |
36,877円 ( 40,565円 ) | 3日目 |
37,600円 ( 41,360円 ) | 3日目 |
38,324円 ( 42,156円 ) | 3日目 |
39,047円 ( 42,952円 ) | 3日目 |
39,769円 ( 43,746円 ) | 3日目 |
40,493円 ( 44,542円 ) | 3日目 |
41,216円 ( 45,338円 ) | 3日目 |
41,939円 ( 46,133円 ) | 3日目 |
42,662円 ( 46,928円 ) | 3日目 |
43,385円 ( 47,724円 ) | 3日目 |
詳細情報
基本情報
【特長】
・高負荷に対応。
・TPE外被。
・耐油性、耐バイオオイル性。
・難燃性。
・耐紫外線。
【用途】
・屋内・屋外での使用向き。
・特にフリースパン走行とスライド走行（最長400m）に適する。
・自動倉庫の保管/出庫システム、工作機械、素早い動きが要求されるアプリケーション、クリーンルーム、半導体搬送装置、屋外クレーン、低温環境でのアプリケーションなどに最適。
