ケーブルキャリア用可動単心ケーブル 動力（CF300.UL.D） CE/UL対応
- 通常単価(税別)
- 1,200円～507,386円
- 税込単価
- 1,320円～558,125円
特長● 高負荷に対応● TPE外被● 耐油性、耐バイオオイル性● 難燃性● 耐...
詳細情報を確認する- 芯数 (芯)
- 1
- シールド
- 無
- シース(外被)色
- 黒
- アース線
- なし
- シース(外被)材料
- 熱可塑性エラストマーTPE
- 絶縁体材料
- 熱可塑性エラストマーTPE
- フリースパン最高走行速度 (m/s)
- 10
- スライド最高走行速度 (m/s)
- 6
- 最高加速度 (m/s2)
- 100
- ストローク
- 400mまで
- ねじれ (°(1m))
- ±90
- その他規格
- ISOクラス1(IPA)：クリーンルーム対応/ CEI：イタリア規格/ DESINA/ NFPA 79-2012：UL(AWM)ケーブル使用許可
- その他ケーブル特性
- 難燃性、シリコンフリー
- 備考1
- 定格電圧の表記：Uo/U (V) Uo=導体と接地間の電圧、U=各導体間の電圧
未確定：候補が600型番あります。
商品情報
商品特長詳細
特徴
- 高負荷に対応
- TPE外被
- 耐油性、耐バイオオイル性
- 難燃性
- 耐紫外線
- 耐加水分解性、耐微生物分解性
製品構造
| 導体 | EN 60228 準拠 |
|---|---|
| 絶縁体 | 機械的特性に優れたTPE混合材 |
| 外被 | エナジーチェーンに適した低粘着性TPE混合材・特に耐摩耗性と屈曲性が高い 色：黒色 (RAL 9005類似) |
規格表
| 型式 | 導体断面積 [mm2] | 線心数 | 仕上径 （約）[mm] | 銅質量 [kg/km] | 質量 [kg/km] | 導体抵抗 （約）[Ω/km] | 許容電流* [A]（30℃） |
|---|---|---|---|---|---|---|---|
| CF300.UL.40.01.D | 4.0 | 1C | 6.5 | 38 | 61 | 4.95 | 41.0 |
| CF300.UL.60.01.D | 6.0 | 1C | 7.0 | 62 | 83 | 3.3 | 53.0 |
| CF300.UL.100.01.D | 10.0 | 1C | 8.0 | 106 | 128 | 1.91 | 74.0 |
| CF300.UL.160.01.D | 16.0 | 1C | 9.5 | 167 | 197 | 1.21 | 99.0 |
| CF300.UL.250.01.D | 25.0 | 1C | 11.5 | 264 | 300 | 0.78 | 131.0 |
| CF300.UL.350.01.D | 35.0 | 1C | 12.5 | 370 | 411 | 0.554 | 162.0 |
| CF300.UL.500.01.D | 50.0 | 1C | 14.5 | 528 | 570 | 0.386 | 202.0 |
| CF300.UL.700.01.D | 70.0 | 1C | 16.5 | 766 | 810 | 0.272 | 250.0 |
| CF300.UL.950.01.D | 95.0 | 1C | 19.0 | 1009 | 1088 | 0.206 | 301.0 |
| CF300.UL.1200.01.D | 120.0 | 1C | 21.5 | 1276 | 1357 | 0.161 | 352.0 |
| CF300.UL.1500.01.D | 150.0 | 1C | 23.0 | 1529 | 1552 | 0.129 | 404.0 |
| CF300.UL.1850.01.D | 185.0 | 1C | 27.0 | 2079 | 2167 | 0.106 | 461.0 |
注記：本表記載の仕上径は最大値であり、小さくなる場合がある。
* 許容電流は参考値。
C＝接地導体なし
製品特性
特性図
特性表
| [稼動時]使用温度条件 と最小曲げ半径 | -35℃～+90℃、7.5×ケーブル外径 |
|---|---|
| [固定時]使用温度条件 と最小曲げ半径 | -40℃～+90℃、4×ケーブル外径 |
| エナジーチェーン での最高走行速度 | フリースパン走行：10m/s、スライド走行：6m/s |
| エナジーチェーン での最高加速度 | 100 m/s2 |
| ストローク | 400mまで |
| ねじれ | ±90°（1m） |
製品仕様
| 耐紫外線性 | 高い |
|---|---|
| 定格電圧（Uo/U） | 600/1000 V（DIN VDE 0250準拠） |
| 試験電圧 | 4000 V |
| 耐油性 | 高い耐油性（EN 60811-2-1準拠） 耐バイオオイル性（VDMA 24568準拠） |
| 難燃性 | IEC 60332-1-2、CEI 20-35、FT1、VW-1 |
| シリコンフリー | PV 3.10.7準拠、1992年 |
| CE | 2006/95/EC準拠 |
| UL/CSA | スタイル10492・21218、1000V、80℃ |
| NFPA 79-2012 | 12.9章により、UL（AWM）ケーブル使用許可 |
| CEI | CEI 20-35準拠 |
| DESINA | VDW、DESINA準拠 |
| 鉛不使用 | RoHSII指令（2011/65/EC）準拠 |
| クリーンルーム | ISOクラス1、CF34.UL.25.04.D準拠の外被、IPA（14644-1）審査 |
使用方法・使用事例
アントワープ港のクレーン・トロリーにエネルギー/データ供給するためイグスのチェーンフレックスとエナジーチェーンを使用
用途
- 屋内・屋外での使用向き
- 特にフリースパン走行とスライド走行（最長400m）に適する
- 自動倉庫の保管/出庫システム、工作機械、素早い動きが要求されるアプリケーション、クリーンルーム、半導体搬送装置、屋外クレーン、低温環境でのアプリケーションなどに最適
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,200円 ( 1,320円 ) | 3日目 |
2,401円 ( 2,641円 ) | 3日目 |
3,600円 ( 3,960円 ) | 3日目 |
4,801円 ( 5,281円 ) | 3日目 |
6,000円 ( 6,600円 ) | 3日目 |
7,201円 ( 7,921円 ) | 3日目 |
8,400円 ( 9,240円 ) | 3日目 |
9,601円 ( 10,561円 ) | 3日目 |
10,800円 ( 11,880円 ) | 3日目 |
10,154円 ( 11,169円 ) | 3日目 |
11,170円 ( 12,287円 ) | 3日目 |
12,185円 ( 13,404円 ) | 3日目 |
13,200円 ( 14,520円 ) | 3日目 |
14,216円 ( 15,638円 ) | 3日目 |
15,231円 ( 16,754円 ) | 3日目 |
16,247円 ( 17,872円 ) | 3日目 |
17,262円 ( 18,988円 ) | 3日目 |
18,277円 ( 20,105円 ) | 3日目 |
19,292円 ( 21,221円 ) | 3日目 |
20,309円 ( 22,340円 ) | 3日目 |
21,324円 ( 23,456円 ) | 3日目 |
22,339円 ( 24,573円 ) | 3日目 |
23,354円 ( 25,689円 ) | 3日目 |
24,370円 ( 26,807円 ) | 3日目 |
25,385円 ( 27,924円 ) | 3日目 |
26,400円 ( 29,040円 ) | 3日目 |
27,416円 ( 30,158円 ) | 3日目 |
28,431円 ( 31,274円 ) | 3日目 |
29,447円 ( 32,392円 ) | 3日目 |
30,462円 ( 33,508円 ) | 3日目 |
31,477円 ( 34,625円 ) | 3日目 |
32,492円 ( 35,741円 ) | 3日目 |
33,509円 ( 36,860円 ) | 3日目 |
34,524円 ( 37,976円 ) | 3日目 |
35,539円 ( 39,093円 ) | 3日目 |
36,554円 ( 40,209円 ) | 3日目 |
37,570円 ( 41,327円 ) | 3日目 |
38,585円 ( 42,444円 ) | 3日目 |
39,600円 ( 43,560円 ) | 3日目 |
40,616円 ( 44,678円 ) | 3日目 |
41,631円 ( 45,794円 ) | 3日目 |
42,647円 ( 46,912円 ) | 3日目 |
43,662円 ( 48,028円 ) | 3日目 |
44,677円 ( 49,145円 ) | 3日目 |
45,692円 ( 50,261円 ) | 3日目 |
46,709円 ( 51,380円 ) | 3日目 |
47,724円 ( 52,496円 ) | 3日目 |
48,739円 ( 53,613円 ) | 3日目 |
49,754円 ( 54,729円 ) | 3日目 |
50,770円 ( 55,847円 ) | 3日目 |
51,785円 ( 56,964円 ) | 3日目 |
52,800円 ( 58,080円 ) | 3日目 |
53,816円 ( 59,198円 ) | 3日目 |
54,831円 ( 60,314円 ) | 3日目 |
55,847円 ( 61,432円 ) | 3日目 |
56,862円 ( 62,548円 ) | 3日目 |
57,877円 ( 63,665円 ) | 3日目 |
58,892円 ( 64,781円 ) | 3日目 |
59,909円 ( 65,900円 ) | 3日目 |
60,924円 ( 67,016円 ) | 3日目 |
詳細情報
基本情報
特長
● 高負荷に対応
● TPE外被
● 耐油性、耐バイオオイル性
● 難燃性
● 耐紫外線
● 耐加水分解性、耐微生物分解性
用途
● 屋内・屋外での使用向き
● 特にフリースパン走行とスライド走行（最長400m）に適する
● 自動倉庫の保管/出庫システム、工作機械、素早い動きが要求されるアプリケーション、クリーンルーム、半導体搬送装置、屋外クレーン、低温環境でのアプリケーションなどに最適

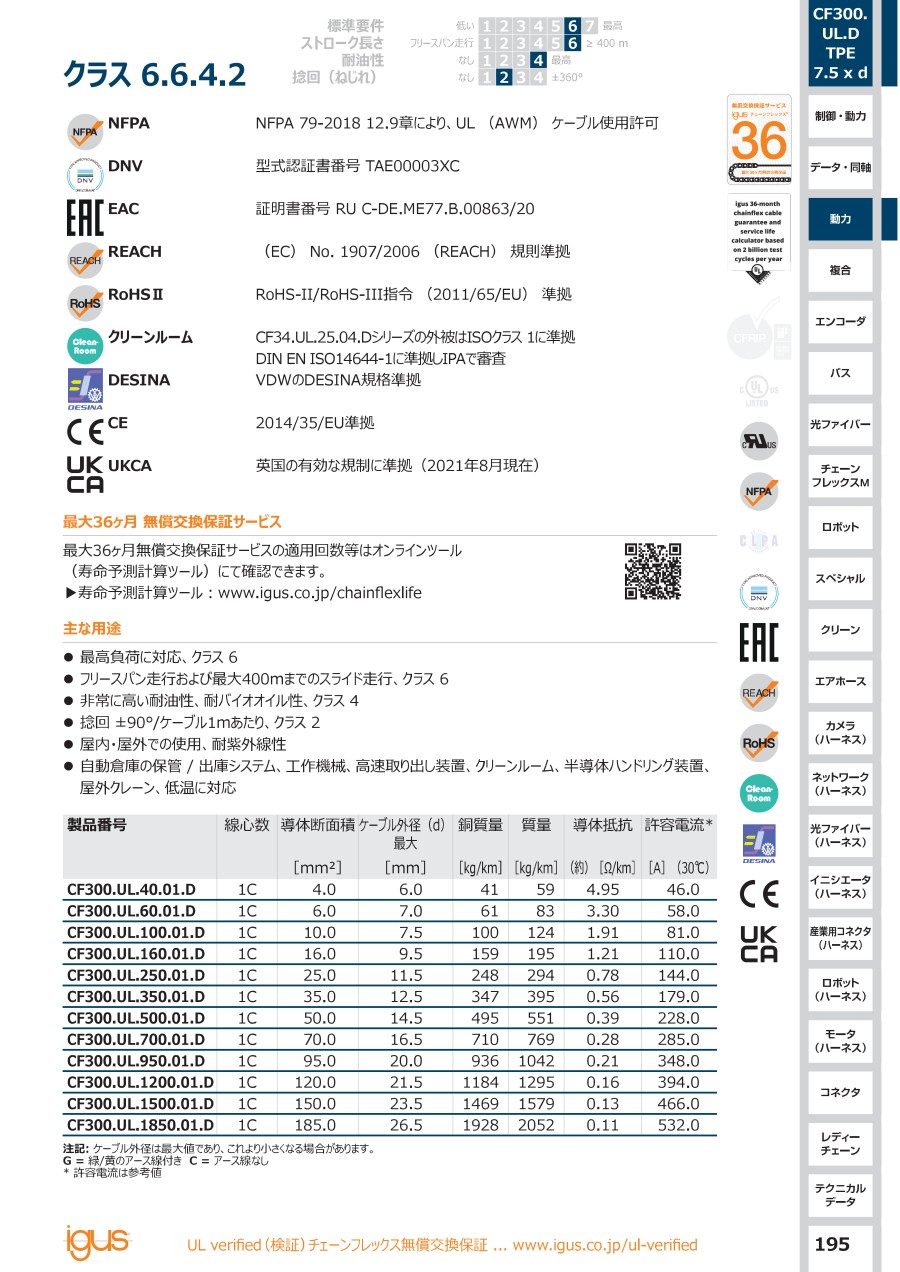

カタログ
