イグス

ケーブルキャリア用可動ケーブル制御/動力（CF9） CE対応

カタログ |

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 673円～696,924円

税込単価: 740円～766,616円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イグス

ケーブルキャリア用可動ケーブル制御/動力（CF130.UL） CE/UL対応

通常価格(税別)： 376円 (税込価格：414円)

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イグス

ケーブルキャリア用可動シールド付ケーブル制御/動力（CF77.UL）

通常価格(税別)： 998円 (税込価格：1,098円)

通常出荷日：3 日目

【特長】・高負荷に対応。・TPE外被。・耐油性、耐バイオオイル性、耐クーラント...

詳細情報を確認する

シールド
無
シース(外被)色
ダークブルー
フリースパン最高走行速度 (m/s)
10
スライド最高走行速度 (m/s)
6
最高加速度 (m/s2)
100
ストローク
400mまで
ねじれ (°(1m))
±90
その他規格
ISOクラス1(IPA)：クリーンルーム対応
その他ケーブル特性
シリコンフリー、ハロゲンフリー
備考1
定格電圧の表記：Uo/U (V)　Uo=導体と接地間の電圧、U=各導体間の電圧

未確定：候補が3,200型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

イグス新サービス

・イグスのチェーンフレックスには、36ケ月無償交換保証サービスがあります。
　オンライン寿命予測ツールに可動条件を入れて、保証回数、手続き方法をご確認ください。
　https://www.igus.co.jp/ChainflexTools/ServiceLifeCalculator

商品特徴詳細

製品構造

導体	特に耐屈曲性に優れた裸銅線の細線撚り導体（DIN EN 60228準拠）
絶縁体	機械的特性に優れたTPE混合材
線心の撚り	線心は短いピッチによる一層撚り
線心色	DIN47100に準拠したカラーコード
内被	エナジーチェーンに適したTPE混合材
外被	エナジーチェーンに適した低粘着性TPE混合材・特に耐摩耗性と屈曲性が高い。
外被の色	ダークブルー（RAL5011類似）
CFRIP®	外被の内側にある引き裂きひもでケーブル加工時間を短縮

規格表

型式	導体断面積 [mm²]	線心数	仕上径（約）[mm]	銅質量 [kg/km]	質量 [kg/km]	導体抵抗（約）[Ω/km]	許容電流*** [A]（30℃）
CF9.02.02	0.25	2C	4.5	6	18	79	5.0
CF9.02.03.INI		3C	4.5	8	22		5.0
CF9.02.06		6C	5.5	16	37		3.2
CF9.02.07		7C	6.5	19	44		2.7
CF9.02.08		8C	6.5	22	50		2.7
CF9.02.12		12C	8.0	32	73		2.5
CF9.02.18		18C	9.5	48	105		2.2
CF9.02.20		20C	9.5	53	111		2.0
CF9.03.04.INI	0.34	4C	5.0	15	32	57	7.0
CF9.03.05.INI		5C	5.5	18	40		5.2
CF9.03.06		6C	6.0	22	45		4.5
CF9.03.08		8C	7.0	29	59		3.8
CF9.03.16.07.03.INI	4×(4×0.34)+(3×0.75)		11.0	82	159		2.8
CF9.05.02	0.5	2C	5	11	26	39	10.0
CF9.05.03		3C	5	16	32		10.0
CF9.05.04		4C	5.5	22	40		10.0
CF9.05.05		5C	6	27	48		7.5
CF9.05.07		0.57	C	7	37		6.5
CF9.05.12		12C	10	64	120		5.0
CF9.05.18		18C	11.5	96	177		4.5
CF9.05.25		25C	13	132	236		3.5
CF9.05.36		36C	15.5	191	334		3.5
※	0.75	4G	6	32	55	26	14.0
CF9.07.05		5G	6.5	40	68		10.5
CF9.07.07		7G	8	56	94		9.1
CF9.07.12		12G	11.0	96	170		7.0
CF9.07.20		20G	13.5	159	267		5.6
CF9.07.25		25G	14.5	198	329		4.9
CF9.10.03	1.0	3G	6	32	54	19.5	17.0
CF9.10.04		4G	6.5	43	69		17.0
CF9.10.05		5G	7.5	53	84		12.7
CF9.10.12		12G	12	127	214		8.5
CF9.10.18		18G	14.5	191	314		7.6
CF9.10.25		25G	17	264	450		5.9
CF9.15.02	1.5	2C	6.5	32	57	13.3	21.0
CF9.15.04		4G	7.5	64	90		21.0
CF9.15.05		5G	8.0	81	110		15.7
CF9.15.07****		7G	9.5	114	151		13.6
CF9.15.12		12G	13.5	191	298		10.5
CF9.15.18		18G	16.5	286	445		9.4
CF9.15.25		25G	20.0	396	632		7.3
CF9.15.36		36G	23.0	571	899		7.3
CF9.25.04	2.5	4G	9.0	106	152	8	30.0
CF9.25.05		5G	10.0	132	197		22.5
CF9.25.07****		7G	12.0	187	245		19.5
CF9.25.12		12G	17.5	17.5	317		15.0
CF9.25.16		16G	19.5	423	687		13.5
CF9.25.18*		18G	22.5	476	830		13.5
CF9.25.25		25G	24.5	660	1059		10.5
CF9.40.04	4.0	4G	10.5	169	236	4.95	41.0
CF9.60.04	6.0	4G	12.5	254	332	3.3	53.0
CF9.60.05	6.0	5G	13.5	317	410	3.3	39.7
CF9.100.04**	10	4G	16.5	423	580	1.9	74.0
CF9.160.04**	16	4G	18.0	528	719	1.3	99.0
※	35	4G	28.0	1479	1769	0.554	162.0

注記：本表記載の仕上径は最大値であり、小さくなる場合がある。
* 定格電圧600/1000V
** 定格電圧450/750V
*** 許容電流は参考値。
G＝接地導体（緑-黄）あり
C＝接地導体なし
**** 1.5mm²×7G、2.5mm²×7G ストローク5m以上：17×d
※ミスミ取り扱いない製品です。

製品特性

特性図

特性表

[稼動時]使用温度条件と最小曲げ半径	-35℃ ～ +100℃、5×ケーブル外径 ※1.5mm²×7G、2.5mm²×7G ストローク5m以上：17×ケーブル外径
[固定時]使用温度条件と最小曲げ半径	-40℃ ～ +100℃、3×ケーブル外径
エナジーチェーンでの最高走行速度	フリースパン走行：10m/s、スライド走行：6m/s
エナジーチェーンでの最高加速度	100m/s²
ストローク	400mまで
ねじれ	±90°（1m）

製品仕様

耐紫外線性	極めて高い
定格電圧（Uo/U）	300/500 V（DIN VDE 0245準拠）
試験電圧	2000 V
耐油性	高い耐油性（EN 60811-2-1準拠）耐バイオオイル性（VDMA 24568準拠）
シリコンフリー	PV 3.10.7準拠、1992年
ハロゲンフリー	EN 50267-2-1準拠
CE	2006/95/EC準拠
鉛不使用	RoHSII指令（2011/65/EC）準拠
クリーンルーム	ISOクラス1、IPA（14644-1）審査

カラーコード表（0.25mm²～0.5mm²）

DIN47100カラーコード（ただし、44番目以降の線心色の繰り返しが無い点はDIN規定に合致していない*

1 白
2 茶
3 緑
4 黄
5 灰
6 桃
7 青
8 赤
9 黒
10 紫
11 灰－桃
12 赤－青
13 白－緑
14 茶－緑
15 白－黄
16 黄－茶

17 白－灰
18 灰－茶
19 白－桃
20 桃－茶
21 白－青
22 茶－青
23 白－赤
24 茶－赤
25 白－黒
26 茶－黒
27 灰－緑
28 黄－灰
29 桃－緑
30 黄－桃
31 緑－青
32 黄－青

33 緑－赤
34 黄－赤
35 緑－黒
36 黄－黒
37 灰－青
38 桃－青
39 灰－赤
40 桃－赤
41 灰－黒
42 桃－黒
43 青－黒
44 赤－黒
45 白－茶－黒
46 黄－緑－黒
47 灰－桃－黒
48 赤－青－黒

49 白－緑－黒
50 茶－緑－黒
51 白－黄－黒
52 黄－茶－黒
53 白－灰－黒
54 灰－茶－黒
55 白－桃－黒
56 桃－茶－黒
57 白－青－黒
58 茶－青－黒
59 白－赤－黒
60 茶－赤－黒
61 黒－白

* 例外：4心ケーブルは白、黄、茶、緑の順に撚られる。
最初の色が線心絶縁材のベース色、2番目の色は印字される番号の色を示している。
3色表示の場合は、2番目の色もしくは基本色で印字される。

最少耐用往復回数

以下の数字はギャランティープログラム向け最少耐用往復回数のため、製品予想寿命回数とは異なります。

500万往復、-35℃/-25℃でストローク長400m以下時の最小曲げ半径	6.8xd
500万往復、-25℃/+90℃でストローク長400m以下時の最小曲げ半径	5.0xd
500万往復、+90℃/+100℃でストローク長400m以下時の最小曲げ半径	6.8xd
750万往復、-35℃/-25℃でストローク長400m以下時の最小曲げ半径	7.5xd
750万往復、-25℃/+90℃でストローク長400m以下時の最小曲げ半径	6.0xd
750万往復、+90℃/+100℃でストローク長400m以下時の最小曲げ半径	7.5xd
1000万往復、-35℃/-25℃でストローク長400m以下時の最小曲げ半径	8.5xd
1000万往復、-25℃/+90℃でストローク長400m以下時の最小曲げ半径	7.0xd
1000万往復、+90℃/+100℃でストローク長400m以下時の最小曲げ半径	8.5xd

型番リスト

表示件数

...

型番

CF9.02.02-0.25SQ-2-10

CF9.02.02-0.25SQ-2-11

CF9.02.02-0.25SQ-2-12

CF9.02.02-0.25SQ-2-13

CF9.02.02-0.25SQ-2-14

CF9.02.02-0.25SQ-2-15

CF9.02.02-0.25SQ-2-16

CF9.02.02-0.25SQ-2-17

CF9.02.02-0.25SQ-2-18

CF9.02.02-0.25SQ-2-19

CF9.02.02-0.25SQ-2-20

CF9.02.02-0.25SQ-2-21

CF9.02.02-0.25SQ-2-22

CF9.02.02-0.25SQ-2-23

CF9.02.02-0.25SQ-2-24

CF9.02.02-0.25SQ-2-25

CF9.02.02-0.25SQ-2-26

CF9.02.02-0.25SQ-2-27

CF9.02.02-0.25SQ-2-28

CF9.02.02-0.25SQ-2-29

CF9.02.02-0.25SQ-2-30

CF9.02.02-0.25SQ-2-31

CF9.02.02-0.25SQ-2-32

CF9.02.02-0.25SQ-2-33

CF9.02.02-0.25SQ-2-34

CF9.02.02-0.25SQ-2-35

CF9.02.02-0.25SQ-2-36

CF9.02.02-0.25SQ-2-37

CF9.02.02-0.25SQ-2-38

CF9.02.02-0.25SQ-2-39

CF9.02.02-0.25SQ-2-40

CF9.02.02-0.25SQ-2-41

CF9.02.02-0.25SQ-2-42

CF9.02.02-0.25SQ-2-43

CF9.02.02-0.25SQ-2-44

CF9.02.02-0.25SQ-2-45

CF9.02.02-0.25SQ-2-46

CF9.02.02-0.25SQ-2-47

CF9.02.02-0.25SQ-2-48

CF9.02.02-0.25SQ-2-49

CF9.02.02-0.25SQ-2-50

CF9.02.02-0.25SQ-2-51

CF9.02.02-0.25SQ-2-52

CF9.02.02-0.25SQ-2-53

CF9.02.02-0.25SQ-2-54

CF9.02.02-0.25SQ-2-55

CF9.02.02-0.25SQ-2-56

CF9.02.02-0.25SQ-2-57

CF9.02.02-0.25SQ-2-58

CF9.02.02-0.25SQ-2-59

CF9.02.02-0.25SQ-2-60

芯数

(芯)

導体断面積

(mm²)

定格電圧

特性

仕上り外径

(mm)

安全規格

全長

(m)

アース線

シース(外被)材料

絶縁体材料

稼働時の最小曲げ半径

(mm)

固定時の最小曲げ半径

(mm)

導体抵抗

(Ω/km)

参考許容電流(30℃)

(A)

RoHS?

最小発注数量

2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	1	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	2	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	3	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	4	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	5	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	6	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	7	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	8	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	9	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	10	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	11	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	12	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	13	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	14	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	15	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	16	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	17	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	18	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	19	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	20	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	21	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	22	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	23	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	24	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	25	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	26	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	27	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	28	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	29	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	30	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	31	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	32	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	33	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	34	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	35	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	36	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	37	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	38	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	39	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	40	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	41	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	42	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	43	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	44	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	45	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	46	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	47	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	48	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	49	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	50	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	51	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	52	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	53	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	54	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	55	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	56	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	57	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	58	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	59	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個
2	[0.21～0.29] 0.25	[300V] 300/500V（CE）	耐油性 / 耐磨耗性 / 耐侯性	4.5	CE	60	[なし] なし	熱可塑性エラストマーTPE	熱可塑性エラストマーTPE	22.5	13.5	79	5	10	1個

通常単価(税別) (税込単価)	通常出荷日

673円 ( 740円 )	3日目
1,346円 ( 1,481円 )	3日目
2,018円 ( 2,220円 )	3日目
2,691円 ( 2,960円 )	3日目
3,364円 ( 3,700円 )	3日目
4,037円 ( 4,441円 )	3日目
4,710円 ( 5,181円 )	3日目
5,383円 ( 5,921円 )	3日目
6,055円 ( 6,661円 )	3日目
6,167円 ( 6,784円 )	3日目
6,784円 ( 7,462円 )	3日目
7,400円 ( 8,140円 )	3日目
8,017円 ( 8,819円 )	3日目
8,634円 ( 9,497円 )	3日目
9,250円 ( 10,175円 )	3日目
9,867円 ( 10,854円 )	3日目
10,484円 ( 11,532円 )	3日目
11,100円 ( 12,210円 )	3日目
11,717円 ( 12,889円 )	3日目
11,385円 ( 12,524円 )	3日目
11,954円 ( 13,149円 )	3日目
12,523円 ( 13,775円 )	3日目
13,093円 ( 14,402円 )	3日目
13,662円 ( 15,028円 )	3日目
14,231円 ( 15,654円 )	3日目
14,800円 ( 16,280円 )	3日目
15,370円 ( 16,907円 )	3日目
15,939円 ( 17,533円 )	3日目
16,508円 ( 18,159円 )	3日目
17,078円 ( 18,786円 )	3日目
17,647円 ( 19,412円 )	3日目
18,216円 ( 20,038円 )	3日目
18,785円 ( 20,664円 )	3日目
19,354円 ( 21,289円 )	3日目
19,923円 ( 21,915円 )	3日目
20,493円 ( 22,542円 )	3日目
21,062円 ( 23,168円 )	3日目
21,631円 ( 23,794円 )	3日目
22,200円 ( 24,420円 )	3日目
22,770円 ( 25,047円 )	3日目
23,339円 ( 25,673円 )	3日目
23,908円 ( 26,299円 )	3日目
24,478円 ( 26,926円 )	3日目
25,047円 ( 27,552円 )	3日目
25,616円 ( 28,178円 )	3日目
26,185円 ( 28,804円 )	3日目
26,754円 ( 29,429円 )	3日目
27,323円 ( 30,055円 )	3日目
27,893円 ( 30,682円 )	3日目
28,462円 ( 31,308円 )	3日目
29,031円 ( 31,934円 )	3日目
29,600円 ( 32,560円 )	3日目
30,170円 ( 33,187円 )	3日目
30,739円 ( 33,813円 )	3日目
31,308円 ( 34,439円 )	3日目
31,878円 ( 35,066円 )	3日目
32,447円 ( 35,692円 )	3日目
33,016円 ( 36,318円 )	3日目
33,585円 ( 36,944円 )	3日目
34,154円 ( 37,569円 )	3日目

...

基本情報

基本情報

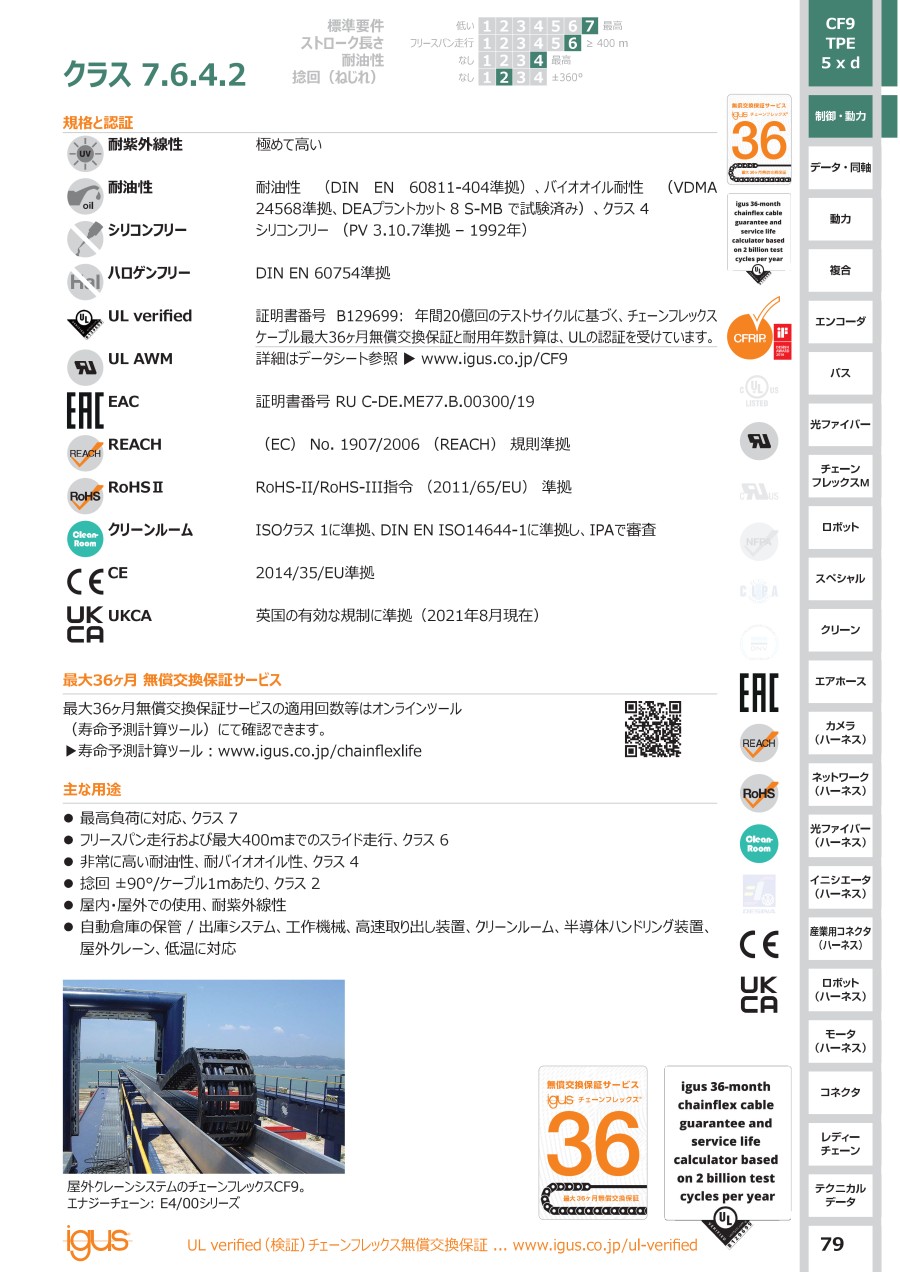

【特長】
・高負荷に対応。
・TPE外被。
・耐油性、耐バイオオイル性、耐クーラント性。
・耐紫外線。
・PVCフリー、ハロゲンフリー。
・低温でも優れた屈曲性。
・耐加水分解性、耐微生物分解性。
【用途】
・屋内・屋外での使用向き。
・特にフリースパン走行とスライド走行（最長400m）に適する。
・自動倉庫の保管/出庫システム、工作機械、素早い動きが要求されるアプリケーション、クリーンルーム、半導体搬送装置、屋外クレーン、低温環境でのアプリケーションなどに最適。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
ST30R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）
"30V"細径耐屈曲ロボットケーブル。「大電」との協業で、細さと屈曲性に優れる商品をミスミ在庫販売！
ミスミ
ST300R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）
"300V"細径耐屈曲ロボットケーブル。「大電」との協業で、細さと屈曲性に優れる商品をミスミ在庫販売！
ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ケーブルキャリア用可動ケーブル制御/動力（CF9） CE対応のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

工場の電源装置に使用。

満足度：4.02016/12/16

内部にシールドがあるので多少の加工は必要です。シールドがある為、ノイズに強い。工場の電源装置に使用しました。

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ケーブルキャリア用可動ケーブル制御/動力（CF9） CE対応	ケーブルキャリア用可動シールド付ケーブル制御/動力（CF6） CE/UL対応	ケーブルキャリア用可動シールド付ケーブル制御/動力（CF10） CE対応	ケーブルキャリア用可動ケーブル制御/動力（CF130.UL） CE/UL対応	ケーブルキャリア用可動単心ケーブル動力（CF300.UL.D） CE/UL対応	ケーブルキャリア用可動単心シールド付ケーブル動力（CF310.UL） CE/UL対応
メーカー	イグス	イグス	イグス	イグス	イグス	イグス
通常価格	673円-	1,248円 -	1,540円 -	376円 -	1,200円 -	1,460円 -
通常出荷日	3日目	3日目	3日目	3日目	3日目	3日目
シールド	無	錫メッキ銅製編組	錫メッキ銅製編組	無	無	錫メッキ銅製編組
シース(外被)色	ダークブルー	緑	ダークブルー	グレー	黒	黒
フリースパン最高走行速度(m/s)	10	10	10	3	10	10
スライド最高走行速度(m/s)	6	5	6	2	6	6
最高加速度(m/s2)	100	80	100	20	100	100
