漏電ブレーカ(地絡保護専用) AN(3P)

  • アンペアフレーム AF
    30AF以下
  • 極数
    3
  • 定格電流 (A)
    30
  • 取付方法
    ネジ止め
  • 接続方式
    表面型
  • 代表規格
    PSE
  • 寸法 高さ (mm)
    80
  • 寸法 幅 (mm)
    90
  • 寸法 奥行き (mm)
    56.5
  • アンペアフレーム詳細 AF
    30AF
  • 電線接続方式
    ソルダレス
  • 最大接続可能電線 (mm2)
    8
  • 逆接続
  • 備考
    過電流(OC)保護なし
未確定:候補が3型番あります。
    数量:

    型番リスト

    表示件数

    定格感度電流

    (mA)

    定格使用電圧

    (V)

    JIS規格

    単3中性線欠相保護 リード線長さ

    (mm)

    最小発注数量
    15
    AC200
    -
    -
    1個
    30
    AC200
    -
    -
    1個
    30
    AC100/200
    350
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    4,075
    ( 4,483 )
    3日目
    4,075
    ( 4,483 )
    3日目
    5,546
    ( 6,101 )
    在庫品1日目当日出荷可能

    詳細情報

    基本情報

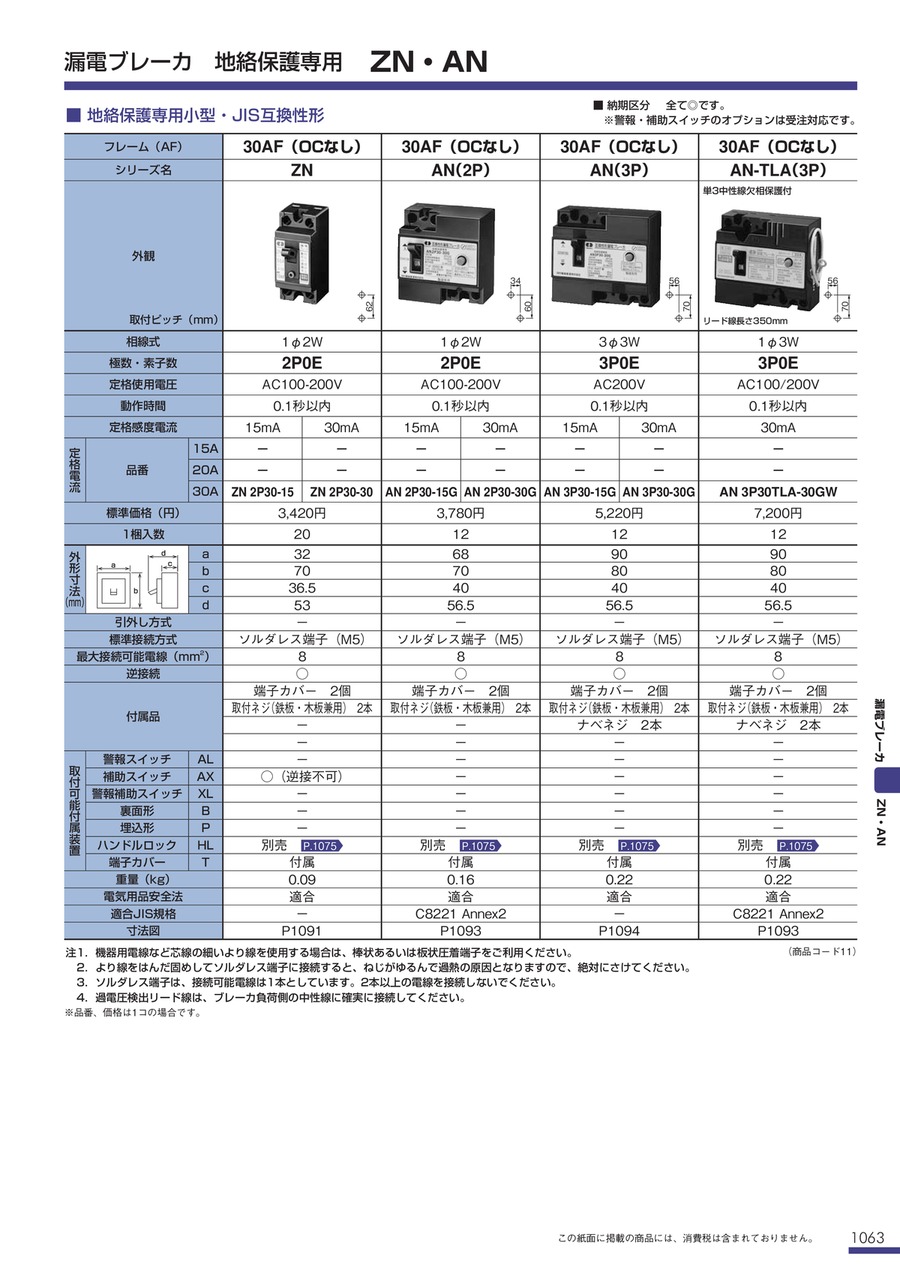

    地絡保護専用小型・JIS互換性形
    【仕様】
    AN3P□□-□□
    ・フレーム:30AF(OCなし) 相線式:3Φ3W 極数・素子数:3P0E
    ・定格電圧:AC200V 動作時間:0.1秒以内
    ・定格電流:30A
    ・感度電流:15mA(AN3P-□□-15G) 30mA(AN3P-□□-30G)
    ・電気用品安全法:適合
    AN3P□□-□□W (単3中性線欠相保護付)
    ・フレーム:30AF(OCなし) 相線式:1Φ3W 極数・素子数:3P0E
    ・定格電圧:AC100/200V 動作時間:0.1秒以内
    ・定格電流:30A
    ・感度電流:30mA
    ・電気用品安全法:適合
    ・適合JIS規格:C8221 Annex2

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
