漏電ブレーカ（JIS互換性形） AB（2P）
- 通常単価(税別)
- 3,900円
- 税込単価
- 4,290円
主幹スイッチ用JIS互換性形30AF【特長】・フレーム：30AF、相線式：1Φ...
詳細情報を確認するご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が6型番あります。
商品情報
漏電ブレーカ 主幹スイッチ用JIS互換性形 AB（2P）の外形図・仕様
（単位：mm）
外形図
| フレーム（AF） | 30AF | |||
|---|---|---|---|---|
| シリーズ名 | AB（2P） | |||
| 相線式 | 1φ2W 1φ3W | |||
| 極数・素子数 | 2P2E | |||
| 定格使用電圧 | AC100-100／200-200V | |||
| 動作時間 | 0.1秒以内 | |||
| 定格感度電流 | 15mA | 30mA | ||
| 定格電流 | 品番 | 15A | AB 2P15-15G | AB 2P15-30G |
| 20A | AB 2P20-15G | AB 2P20-30G | ||
| 30A | AB 2P30-15G | AB 2P30-30G | ||
| 定格限界短絡遮断容量 | AC100V | 1.5kA | ||
| AC100／200V | 1.5kA | |||
| AC200V | 1.0kA | |||
| 引外し方式 | 熱動式 | |||
| 標準接続方式 | ソルダレス端子（M5） | |||
| 最大接続可能電線（mm2） | 8 | |||
| 逆接続 | ○ | |||
| 重量（kg） | 0.16 | |||
| 電気用品安全法 | 適合 | |||
| 適合JIS規格 | C8222 Annex2 | |||
動作特性曲線
使用上のご注意
- ※ 機器用電線など芯線の細いより線を使用する場合は、棒状あるいは板状圧着端子をご利用ください。
- ※ より線をはんだ固めしてソルダレス端子に接続すると、ねじがゆるんで加熱の原因となりますので、絶対にさけてください。
- ※ ソルダレス端子は、接続可能端子は1本としています。2本以上の電線を接続しないでください。
- ※ 過電圧検出リード線は、ブレーカ負荷側の中性線に確実に接続してください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,900円 ( 4,290円 ) | 3日目 |
3,900円 ( 4,290円 ) | 3日目 |
3,900円 ( 4,290円 ) | 3日目 |
3,900円 ( 4,290円 ) | 3日目 |
3,900円 ( 4,290円 ) | 3日目 |
3,900円 ( 4,290円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
主幹スイッチ用JIS互換性形30AF
【特長】
・フレーム：30AF、相線式：1Φ2W／1Φ3W、極数・素子数：2P2E
・定格使用電圧：AC100-100／200-200V、動作時間：0.1秒以内
・定格電流：15A／20A／30Aの3タイプ
・定格感度電流：15mA（AB2P-□□-15G）／30mA（AB2P-□□-30G）
・適合JIS規格：C8222 Annex2
【用途】
・漏電の検出、回路の遮断に
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

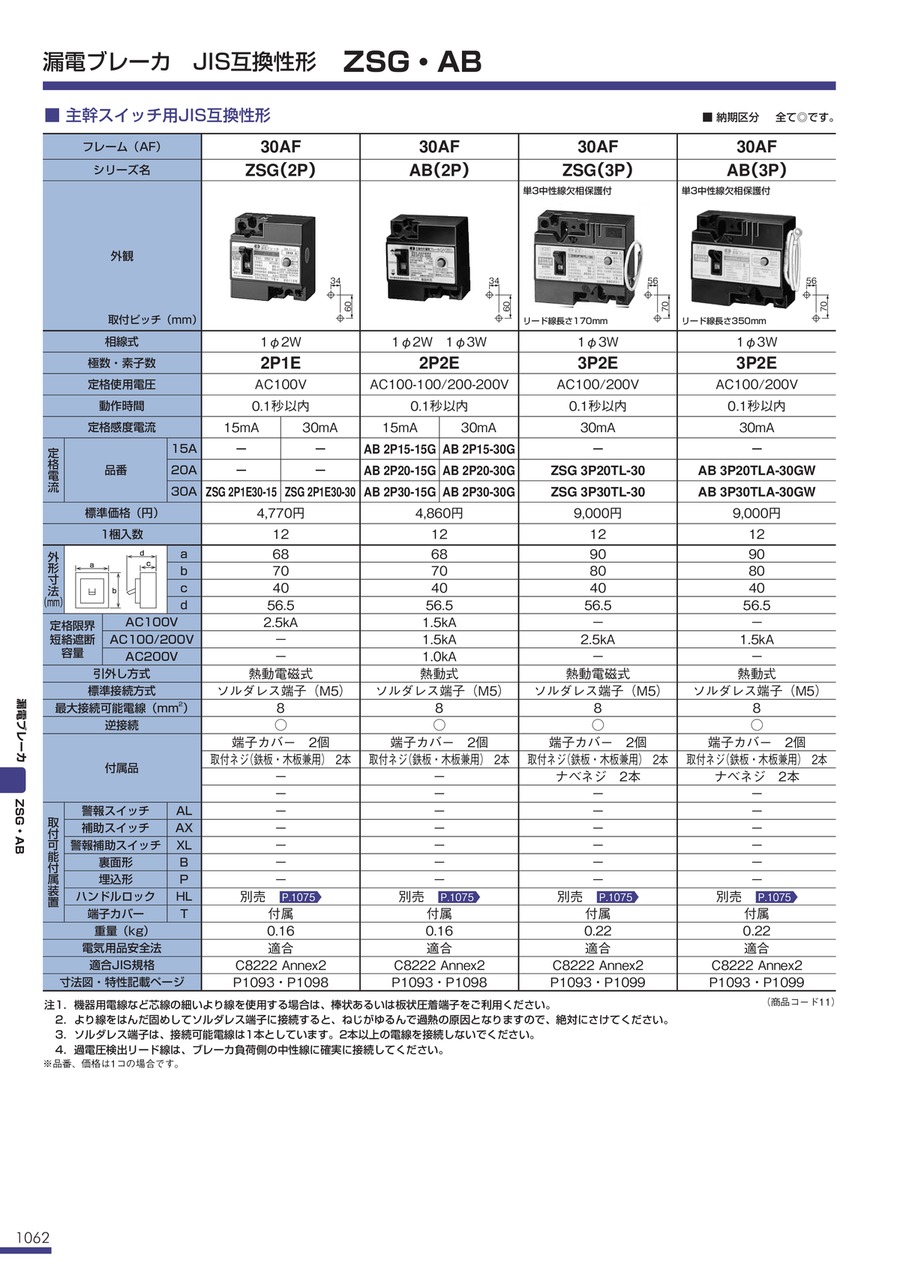

カタログ
