漏電ブレーカ ZS 100AF 逆接続不可
- 通常単価(税別)
- 16,604円
- 税込単価
- 18,264円
主幹・一般用漏電ブレーカ100AF【特長】・フレーム：100AF 相線式：1Φ（直径1mm）2W 極数...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

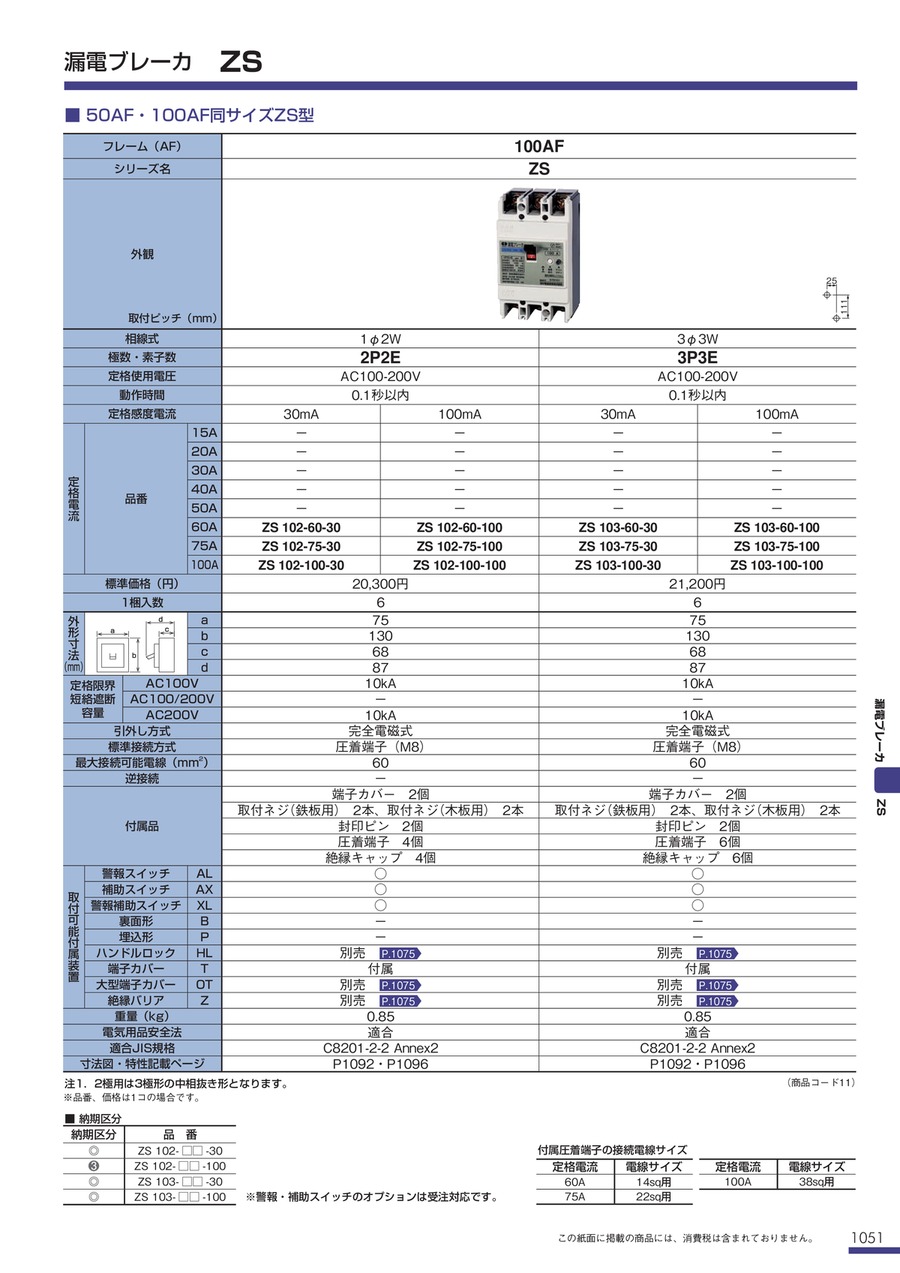

漏電ブレーカ ZS（ZS102）の特長と寸法
寸法図
| a | 75 |
|---|---|
| b | 130 |
| c | 68 |
| d | 87 |
寸法(単位:mm)
| フレーム(AF) | 100AF | ||||
|---|---|---|---|---|---|
| シリーズ名 | ZS | ||||
| 相線式 | 1φ2W | ||||
| 極数・素子数 | 2P2E | ||||
| 定格使用電圧 | AC100/200V | ||||
| 動作時間 | 0.1秒以内 | ||||
| 定格感度電流 | 30mA | 100mA | |||
| 定 格 電 流 | 品番 | 15A | - | - | |
| 20A | - | - | |||
| 30A | - | - | |||
| 40A | - | - | |||
| 50A | - | - | |||
| 60A | ZS 102-60-30 | ZS 102-60-100 | |||
| 75A | ZS 102-75-30 | ZS 102-75-100 | |||
| 100A | ZS 102-100-30 | ZS 102-100-100 | |||
| 定格限界 短絡遮断 容量 | AC100V | 10kA | |||
| AC100/200V | - | ||||
| AC200V | 10kA | ||||
| 引外し方式 | 完全電磁式 | ||||
| 標準接続方式 | 圧着端子(M8) | ||||
| 最大接続可能電線(mm2) | 60 | ||||
| 逆接続 | - | ||||
| 付属品 | 端子カバー2個 | ||||
| 取付ネジ(鉄板用) 2本、取付ネジ(木板用) 2本 | |||||
| 封印ピン 2個 | |||||
| 圧着端子 4個 | |||||
| 絶縁キャップ 4個 | |||||
| 取 付 可 能 付 属 装 置 | 警報スイッチ | AL | ○ | ||
| 補助スイッチ | AX | ○ | |||
| 警報補助スイッチ | XL | ○ | |||
| 裏面形 | B | - | |||
| 埋込形 | P | - | |||
| ハンドルロック | HL | 別売 | |||
| 端子カバー | T | 付属 | |||
| 大型端子カバー | OT | 別売 | |||
| 絶縁バリア | Z | 別売 | |||
| 重量(kg) | 0.85 | ||||
| 電気用品安全法 | 適合 | ||||
| 適合JIS規格 | C8201-2-2 Annex2 | ||||
注1.2極用は3極形の中相抜き形となります。
付属圧着端子の接続電線サイズ
| 定格電流 | 電線サイズ |
|---|---|
| 60A | 14sq用 |
| 75A | 22sq用 |
| 100A | 38sq用 |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
16,604円 ( 18,264円 ) | 3日目 |
16,604円 ( 18,264円 ) | 3日目 |
16,604円 ( 18,264円 ) | 3日目 |
16,604円 ( 18,264円 ) | 3日目 |
16,604円 ( 18,264円 ) | 3日目 |
16,604円 ( 18,264円 ) | 3日目 |
詳細情報
基本情報
主幹・一般用漏電ブレーカ100AF
【特長】
・フレーム：100AF 相線式：1Φ（直径1mm）2W 極数・素子数：2P2E
・定格電圧：AC100-200V 動作時間：0.1秒以内
・定格電流：60A／75A／100Aの3タイプ
・感度電流：30mA（ZR102- -30）100mA（ZR102- -100）
・適合JIS規格：C8201-2-2Annex2
【用途】
・ZS型100AFの主幹・一般用漏電ブレーカ
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
