河村電器産業

漏電ブレーカ ZR 150AF 逆接続不可

カタログ |

一部SALE 2026/01/31まで
一部当日出荷可能

通常単価(税別): 16,650円～24,820円特別価格

税込単価: 18,315円～27,302円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

河村電器産業

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

河村電器産業

通常出荷日：3 日目

主幹・一般用漏電ブレーカ150AF【特長】・適合JIS規格：C8201-2-2...

アンペアフレーム AF
100AF～199AF
定格遮断容量　AC100Vの時 (kA)
25
定格遮断容量　AC200Vの時 (kA)
25
定格使用電圧 (V)
AC100/200
取付方法
ネジ止め
接続方式
表面型
寸法高さ (mm)
155
寸法幅 (mm)
90
寸法奥行き (mm)
90.5
アンペアフレーム詳細 AF
150AF
ＪＩＳ規格
○
引外し方式
熱動電磁式
電線接続方式
圧着
最大接続可能電線 (mm2)
60
逆接続
不可

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

漏電ブレーカ(ZR型150AF)の特長

ZR 152

ZR 153

寸法図

製品仕様

フレーム(AF)			150AF
シリーズ名			ZR
相線式			1φ2W				3φ3W
極数・素子数			2P2E				3P3E
定格使用電圧			AC100-200V				AC100-200V
動作時間			0.1秒以内				0.1秒以内
定格感度電流			30mA		100・200・500mA切替		30mA		100・200・500mA切替
定格電流	品番	120A	－	－	－	－	ZR 153-120-30	－	ZR 153-120-K	－
		125A	ZR 152-125-30	－	ZR 152-125-K	－	ZR 153-125-30	－	ZR 153-125-K	－
		150A	－	ZR 152-150-30	－	ZR 152-150-K	－	ZR 153-150-30	－	ZR 153-150-K
外形寸法(mm)		a	90		90		90		90
		b	155		155		155		155
		c	68		68		68		68
		d	90.5		90.5		90.5		90.5
定格限界短絡遮断容量	AC100V		25kA		25kA		25kA		25kA
	AC100/200V		－		－		－		－
	AC200V		25kA		25kA		25kA		25kA
引外し方式			熱動電磁式		熱動電磁式		熱動電磁式		熱動電磁式
標準接続方式			圧着端子(M8)		圧着端子(M8)		圧着端子(M8)		圧着端子(M8)
最大接続可能電線 (mm²)			60		60		60		60
逆接続			－		－		－		－
付属品			端子カバー　2個		端子カバー　2個		端子カバー　2個		端子カバー　2個
			圧着端子　4個		圧着端子　4個		圧着端子　6個		圧着端子　6個
			絶縁キャップ　4個		絶縁キャップ　4個		絶縁キャップ　6個		絶縁キャップ　6個
			取付ネジ(鉄板用)　2本取付ネジ(木板用)　2本		取付ネジ(鉄板用)　2本取付ネジ(木板用)　2本		取付ネジ(鉄板用)　2本取付ネジ(木板用)　2本		取付ネジ(鉄板用)　2本取付ネジ(木板用)　2本
取付可能付属装置	警報スイッチ	AL	○		○		○		○
	補助スイッチ	AX	○		○		○		○
	警報補助スイッチ	XL	○		○		○		○
	裏面形	B	－		－		－		－
	埋込形	P	－		－		－		－
	端子カバー	T	付属		付属		付属		付属
	大型端子カバー	OT	－		－		－		－
重量(kg)			1.1		1.1		1.2		1.2
電気用品安全法			－		－		－		－
適合JIS規格			C8201-2-2 Annex2		C8201-2-2 Annex2		C8201-2-2 Annex2		C8201-2-2 Annex2

注1)2極用は3極形の中相抜き形となります。

付属圧着端子の接続電線サイズ

定格電流	電線サイズ
120A	60sq用
125A	60sq用
150A	60sq用

型番リスト

表示件数

型番

定格感度電流

(mA)

極数

定格電流

(A)

備考

最小発注数量

30	2	125	-	1個
100/200/500	2	125	感度電流：切り替え可能	1個
30	2	150	-	1個
100/200/500	2	150	感度電流：切り替え可能	1個
30	3	120	-	1個
100/200/500	3	120	感度電流：切り替え可能	1個
30	3	125	-	1個
100/200/500	3	125	感度電流：切り替え可能	1個
30	3	150	-	1個
100/200/500	3	150	感度電流：切り替え可能	1個

通常単価(税別) (税込単価)	通常出荷日

16,650円15,318円 ( 16,850円 )	3日目
16,650円 ( 18,315円 )	3日目
21,060円19,375円 ( 21,313円 )	3日目
21,060円19,375円 ( 21,313円 )	3日目
17,810円16,385円 ( 18,024円 )	3日目
17,810円16,385円 ( 18,024円 )	3日目
17,810円16,385円 ( 18,024円 )	3日目
17,810円16,385円 ( 18,024円 )	3日目
22,200円20,424円 ( 22,466円 )	3日目
24,820円 ( 27,302円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

主幹・一般用漏電ブレーカ150AF
【特長】
・適合JIS規格：C8201-2-2Annex2
【ZR152-□□-□】
・定格電流：125A／150Aの2タイプ
・感度電流：30mA固定（ZR152-□□-30）／100、200、500mA切替（ZR152-□□-K）
【ZR153-□□-□】
・定格電流：120A／125A／150Aの3タイプ
・感度電流：30mA固定（ZR153-□□-30）／100、200、500mA切替（ZR153-□□-K）
【用途】
・ZR型150AFの主幹、一般用漏電ブレーカ

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

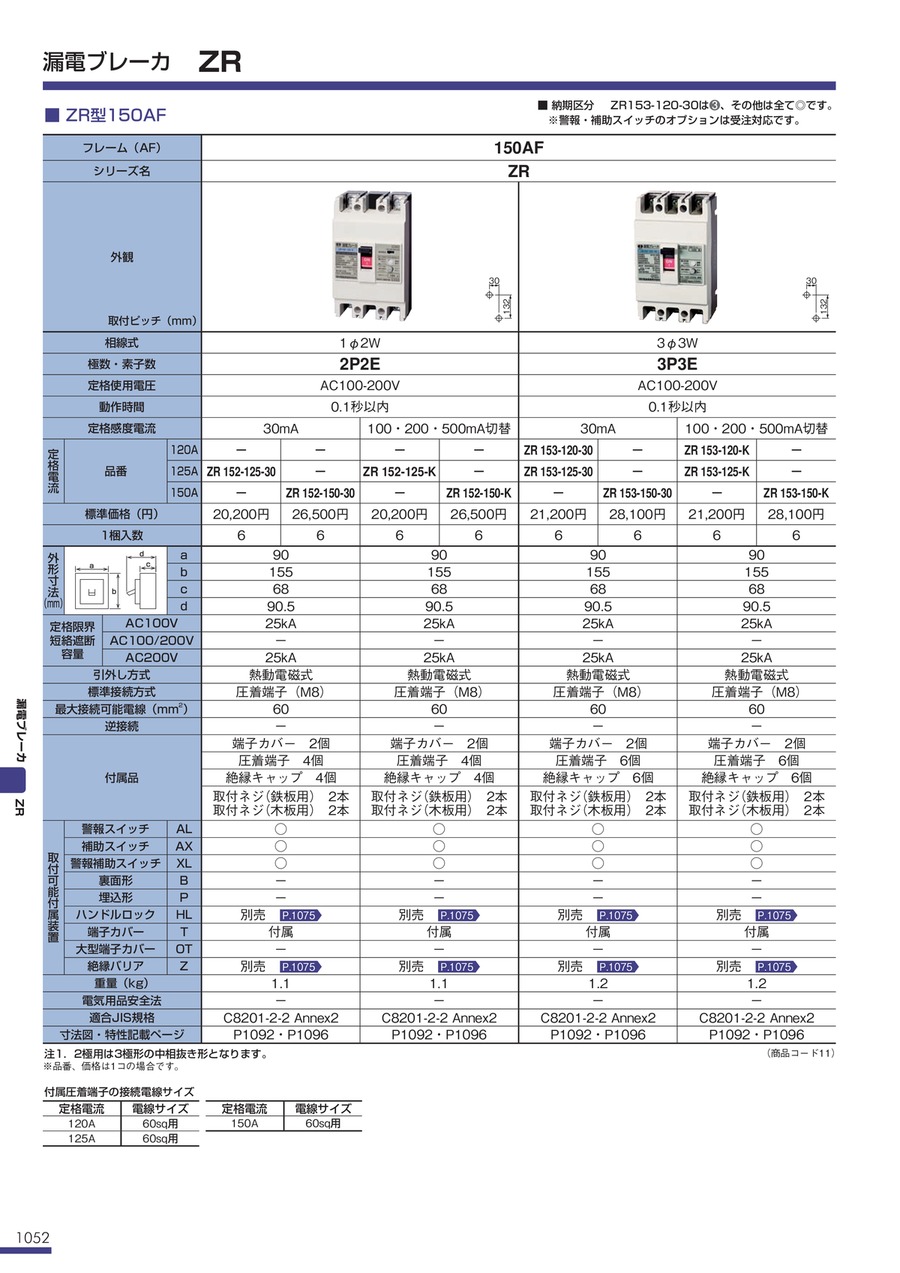

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
