漏電ブレーカ ZLH-M
- 通常単価(税別)
- 6,183円～7,450円
- 税込単価
- 6,801円～8,195円
漏電ブレーカ分岐回路用（電灯分電盤）ハーフサイズ【特長】・電気用品安全法：適合・適合JIS規格：C82...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
漏電ブレーカ 分岐回路用(ZLH-M)ハーフサイズの特長
商品画像(ZLH-M)
寸法図

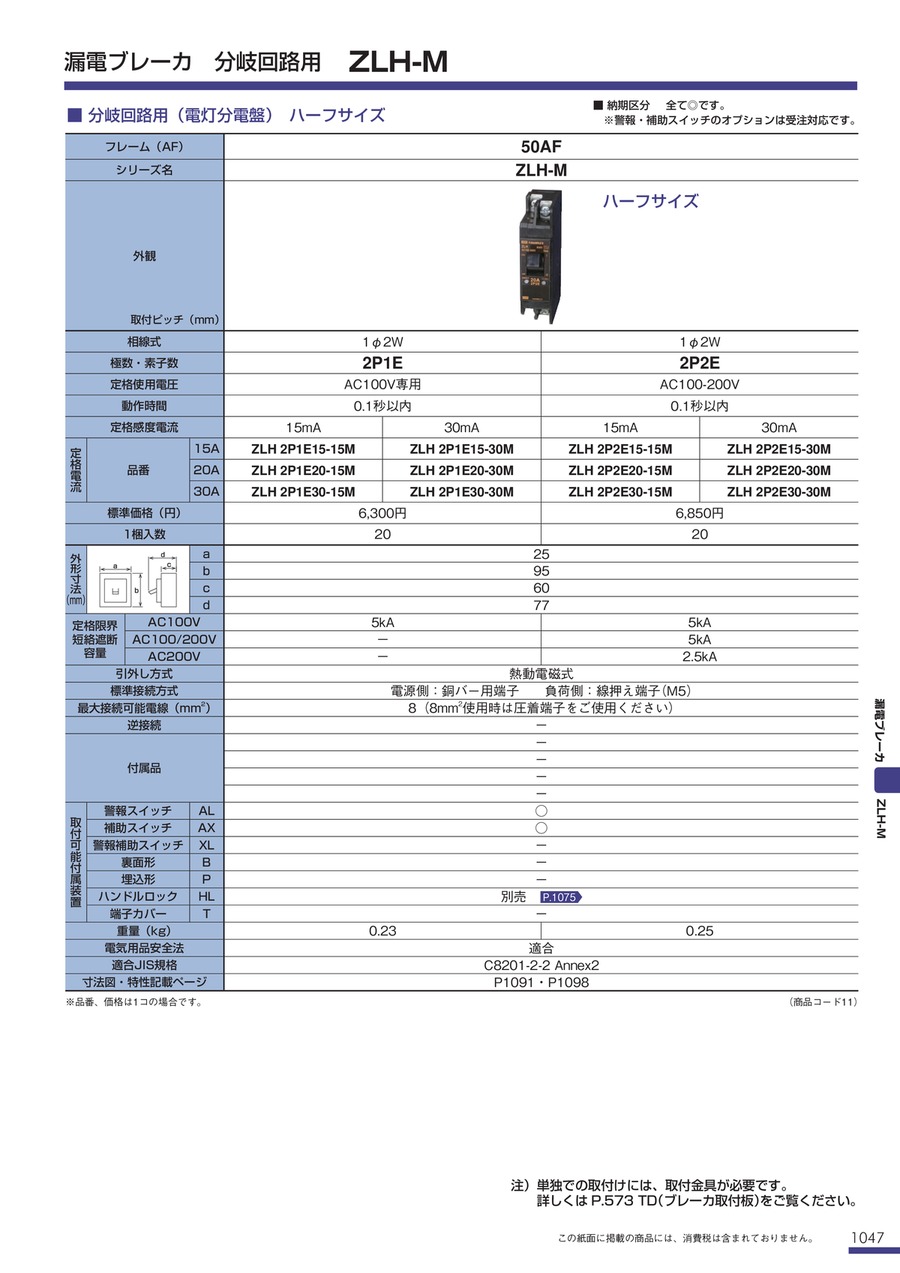

ZLH-M 仕様
| フレーム(AF) | 50AF | |||||
|---|---|---|---|---|---|---|
| シリーズ名 | ZLH-M | |||||
| 相線式 | 1φ2W | 1φ2W | ||||
| 極数・素子数 | 2P1E | 2P2E | ||||
| 定格使用電圧 | AC100V専用 | AC100-200V | ||||
| 動作時間 | 0.1秒以内 | 0.1秒以内 | ||||
| 定格感度電流 | 15mA | 30mA | 15mA | 30mA | ||
| 定格電流 | 品番 | 15A | ZLH 2P1E15-15M | ZLH 2P1E15-30M | ZLH 2P2E15-15M | ZLH 2P2E15-30M |
| 20A | ZLH 2P1E20-15M | ZLH 2P1E20-30M | ZLH 2P2E20-15M | ZLH 2P2E20-30M | ||
| 30A | ZLH 2P1E30-15M | ZLH 2P1E30-30M | ZLH 2P2E30-15M | ZLH 2P2E30-30M | ||
| 外形寸法(mm) | a | 25 | ||||
| b | 95 | |||||
| c | 60 | |||||
| d | 77 | |||||
| 定格限界 短絡遮断 容量 | AC100V | 5kA | 5kA | |||
| AC100/200V | － | 5kA | ||||
| AC200V | － | 2.5kA | ||||
| 引外し方式 | 熱動電磁式 | |||||
| 標準接続方式 | 電源側：銅バー用端子 負荷側：線押え端子(M5) | |||||
| 最大接続可能電線 (mm2) | 8(8mm2使用時は圧着端子をご使用ください) | |||||
| 逆接続 | － | |||||
| 付属品 | － | |||||
| － | ||||||
| － | ||||||
| － | ||||||
| 取付可能付属装置 | 警報スイッチ | AL | ○ | |||
| 補助スイッチ | AX | ○ | ||||
| 警報補助スイッチ | XL | － | ||||
| 裏面形 | B | － | ||||
| 埋込形 | P | － | ||||
| ハンドルロック | HL | 別売 | ||||
| 端子カバー | T | － | ||||
| 重量(kg) | 0.23 | 0.25 | ||||
| 電気用品安全法 | 適合 | |||||
| 適合JIS規格 | C8201-2-2 Annex2 | |||||
注)単独での取付けには、取付金具が必要。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,183円 ( 6,801円 ) | 3日目 |
6,870円 ( 7,557円 ) | 3日目 |
6,870円 ( 7,557円 ) | 3日目 |
6,870円 ( 7,557円 ) | 在庫品1日目当日出荷可能 |
6,870円 ( 7,557円 ) | 3日目 |
6,870円 ( 7,557円 ) | 3日目 |
7,450円 ( 8,195円 ) | 3日目 |
7,450円 ( 8,195円 ) | 3日目 |
7,450円 ( 8,195円 ) | 3日目 |
7,450円 ( 8,195円 ) | 3日目 |
7,450円 ( 8,195円 ) | 3日目 |
7,450円 ( 8,195円 ) | 3日目 |
詳細情報
基本情報
漏電ブレーカ分岐回路用（電灯分電盤）ハーフサイズ
【特長】
・電気用品安全法：適合
・適合JIS規格：C8201-2-2Annex2
【LZH2P1E□□-□□】
・定格電流（感度電流）：15A（15mA／30mA）20A（15mA／30mA）30A（15mA／30mA）の6タイプ
【LZH2P2E□□-□□】
・フレーム：50AF相線式：1Φ（直径）2W極数・素子数：2P2E定格電圧：AC100V-200V動作時間：0.1秒以内
・定格電流（感度電流）：15A（15mA／30mA）20A（15mA／30mA）30A（15mA/30mA）の6タイプ
【用途】
・電灯分電盤のハーフサイズ分岐ブレーカとして使用
