自動点滅タイマー EEU
- 通常単価(税別)
- 8,290円～26,680円特別価格
- 税込単価
- 9,119円～29,348円特別価格
JIS協約3Pサイズの自動点滅タイマー 【特長】・EEスイッチなしで負荷の日没・日出制御ができるソーラ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
自動点滅タイマー(EEU)の特長
EEU-TM1/EEU-EM
製品仕様
| 仕様項目 | 内容 | |
|---|---|---|
| 制御スイッチ | 入－切－自動 | |
| 使用温湿度 | -10～50℃ 85%以下 | |
| 時計部 | 駆動方式 | 水晶発振式 |
| 表示形式 | 24時間表示(液晶) | |
| 最小設定単位 | 1分 | |
| 時計精度 | 月差±15秒(25℃) | |
| 停電補償 | 無通電状態で10年 | |
| 消費電力 | 最大0.8W(1台) | |
| 端子ネジ | M3.5 アップ端子 | |
| 取付方法 | JIS協約、DINレール※、ネジ取付 | |
| サイズ | JIS協約3P | |
| 付属品 | 端子カバー2ヶ 操作カバー1ヶ 取付ネジ2本(4×35タッピングネジ) | |
- ※ DINレール用フックはオプション。
機能一覧表
| タイマー 機能 | 品番 | タイマー数 | 操作回路数 (スナップSW数 ) | EE スイッチ 接続 | 出力形式 | 操作電源 | 回路構成 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 無電圧a | 有電圧 | AC100V | AC200V | 回路1 | 回路2 | ||||||
| 自動点滅 タイマー | 24時間 | EEU-TP1H | 1 | 1 | ○ | ○ | - | ○ | × | EE＋タイマー | - |
| EEU-TM1 | ○ | - | ○ | ○ | ○ | EE＋タイマー | - | ||||
| EEU-TM1S | 2 | ○ | - | ○ | ○ | ○ | EE専用 | EE＋タイマー | |||
| EEU-TM2 | 2 | 2 | ○ | - | ○ | ○ | ○ | EE＋タイマー | EE＋タイマー | ||
| EEU-TM2S | ○ | - | ○ | ○ | ○ | タイマー専用 | EE＋タイマー | ||||
| 週間 | EEU-WM1 | 1 | 1 | ○ | - | ○ | ○ | ○ | EE＋タイマー | - | |
| EEU-WM2 | 2 | 2 | ○ | - | ○ | ○ | ○ | EE＋タイマー | EE＋タイマー | ||
| EEU-WM2S | ○ | - | ○ | ○ | ○ | タイマー専用 | EE＋タイマー | ||||
| ソーラー | EEU-SM1 | 1 | 1 | × | - | ○ | ○ | ○ | ソーラー | ソーラー | |
| EEU-SM2 | 2 | 2 | × | - | ○ | ○ | ○ | ソーラー | ソーラー | ||
| 週間 ソーラー | EEU-WSM1 | 1 | 1 | × | - | ○ | ○ | ○ | 週間ソーラー | 週間ソーラー | |
| EEU-WSM2 | 2 | 2 | × | - | ○ | ○ | ○ | 週間ソーラー | 週間ソーラー | ||
| 自動点滅 増設器 | - | EEU-EPH | - | 3 | - | ○ | - | ○ | × | 3回路共通制御(制御線1本) | |
| - | EEU-EM | - | 3 | - | - | ○ | ○ | ○ | 3回路共通制御(制御線1本) | ||
| - | EEU-EMS | - | 3 | - | - | ○ | ○ | ○ | 3回路独立制御(制御線3本) | ||
○:対応可能 ×:対応不可
時計表示部
時計表示部説明
- A/Bパターン表示(週間タイプのみ)。
- 早遅設定表示(ソーラータイプのみ)。
- 地区設定表示(ソーラータイプのみ)。
- 曜日表示(週間タイプのみ)。
- 設定モード表示。
- 曜日別パターン表示。
- 動作モード表示。
- 時刻表示。
型番リスト
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,290円 ( 9,119円 ) | 3日目 |
8,290円 ( 9,119円 ) | 3日目 |
19,530円 ( 21,483円 ) | 在庫品1日目当日出荷可能 |
22,240円 ( 24,464円 ) | 3日目 |
14,360円 ( 15,796円 ) | 在庫品1日目当日出荷可能 |
16,310円 ( 17,941円 ) | 在庫品1日目当日出荷可能 |
17,900円14,320円 ( 15,752円 ) | 在庫品1日目当日出荷可能 |
16,750円 ( 18,425円 ) | 3日目 |
17,730円 ( 19,503円 ) | 3日目 |
14,410円 ( 15,851円 ) | 3日目 |
20,020円 ( 22,022円 ) | 3日目 |
20,020円 ( 22,022円 ) | 3日目 |
20,020円 ( 22,022円 ) | 3日目 |
26,680円 ( 29,348円 ) | 3日目 |
詳細情報
基本情報
JIS協約3Pサイズの自動点滅タイマー
【特長】
・EEスイッチなしで負荷の日没・日出制御ができるソーラータイプや曜日毎にパターンを選択できる週間タイプなどがあります。
・JIS協約サイズで設置場所をとりません。
・電磁接触器を駆動するTMタイプと小容量の負荷なら直接駆動できるTP1Hタイプの2種類があります。（24時間タイマーのみ）
・負荷が多回路の場合にも自動点滅増設器で対応可能です。
【用途】
・自動点滅回路に必要なタイムスイッチ、切換スイッチ、EEスイッチ接続端子等をすべて含んでいますので、簡単に自動点滅回路が構成できます。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

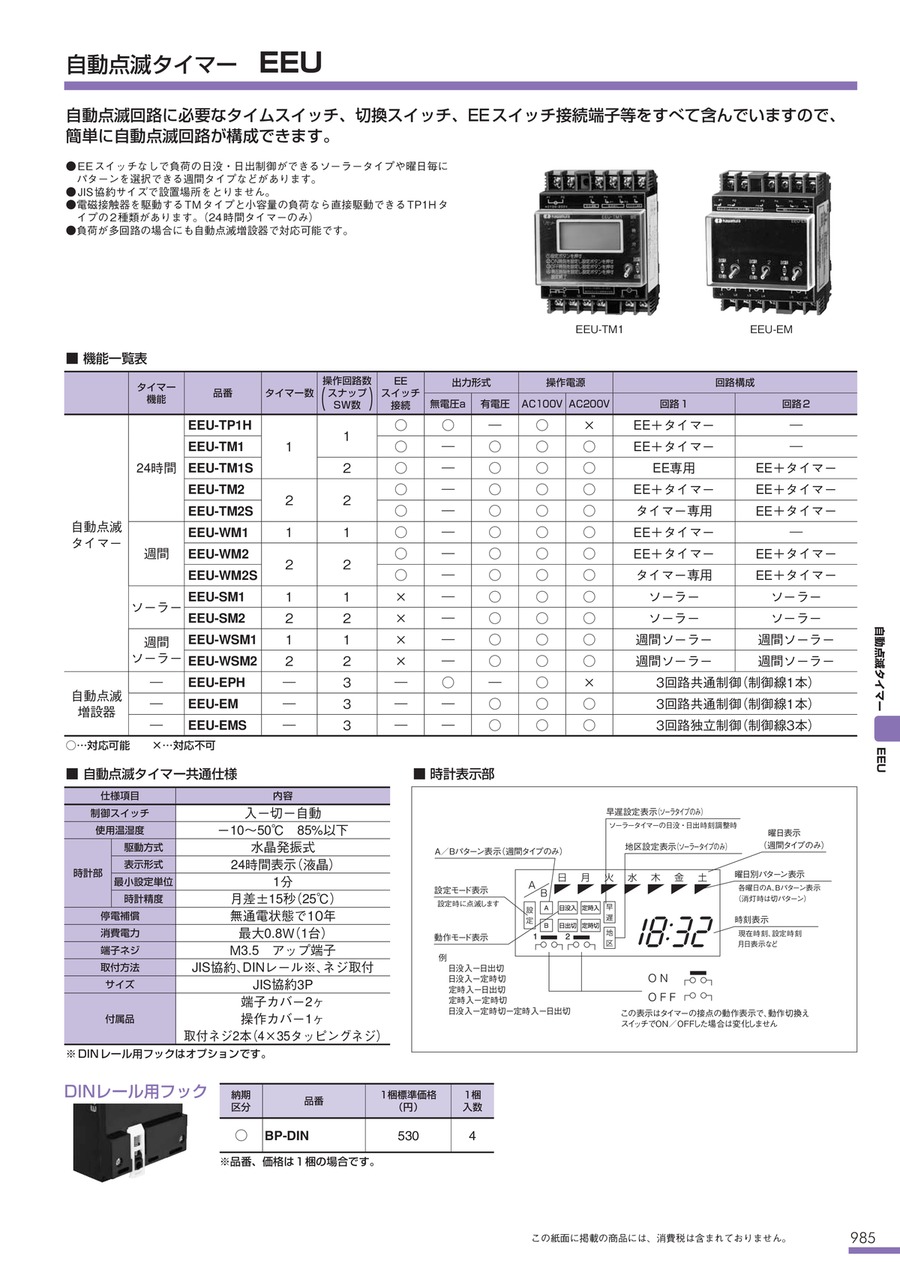

カタログ
