ノーヒューズブレーカ SS
- 通常単価(税別)
- 1,920円
- 税込単価
- 2,112円
分岐回路用（電灯分電盤・ホーム分電盤）SBサイズ【仕様】・フレーム：30AF・極数・素子数：2P1E・...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
ノーヒューズブレーカの特長
SS-Bの外観
SS-Bの外形寸法図

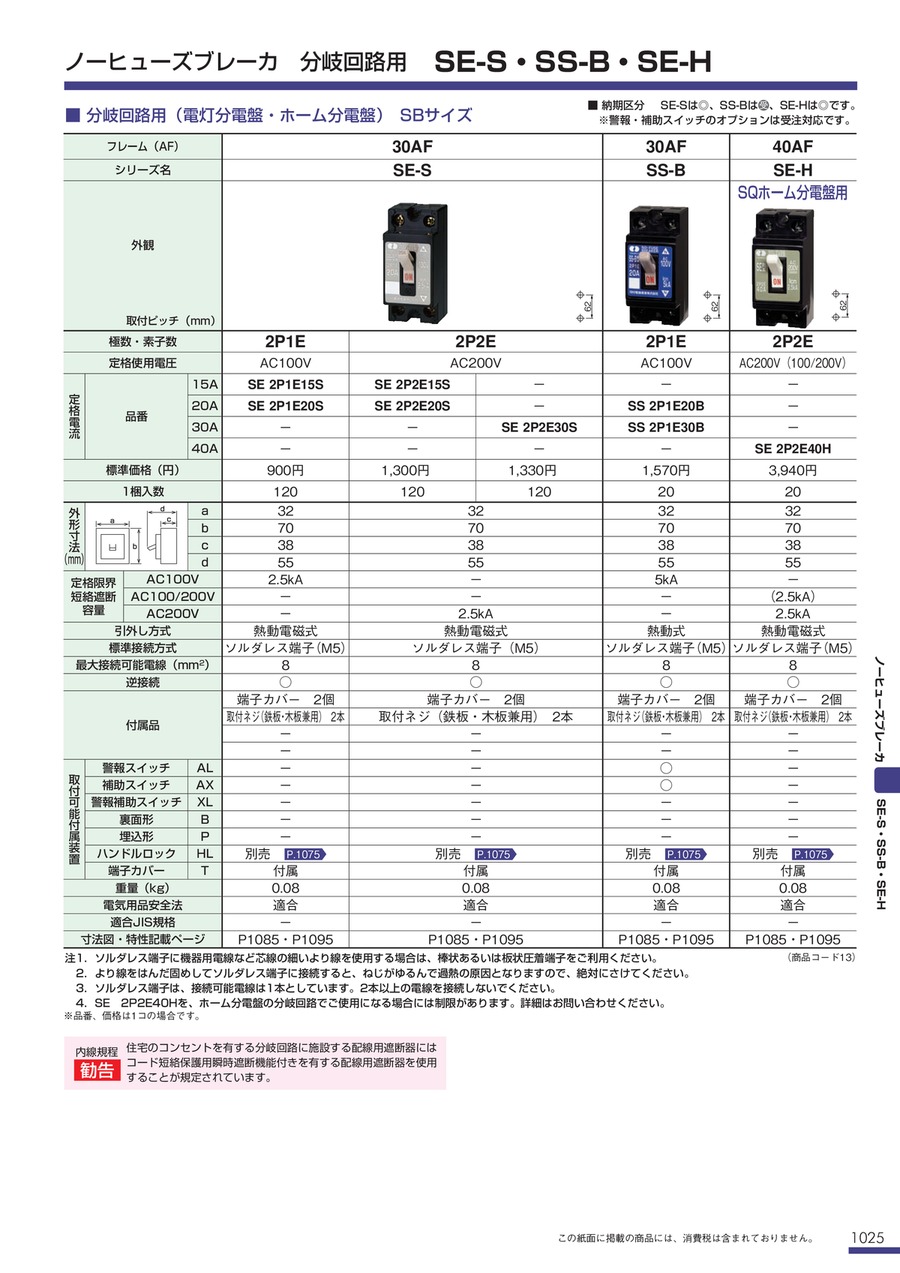

| フレーム（AF） | 30AF | ||
|---|---|---|---|
| シリーズ名 | SS-B | ||
| 極数・素子数 | 2P1E | ||
| 定格使用電圧 | AC100V | ||
| 定 格 電 流 | 品番 | 15A | － |
| 20A | SS 2P1E20B | ||
| 30A | SS 2P1E30B | ||
| 40A | － | ||
| 外 形 寸 法 （mm） | a | 32 | |
| b | 70 | ||
| c | 38 | ||
| d | 55 | ||
| 定格限界 短絡遮断 容量 | AC100V | 5kA | |
| AC100/200V | － | ||
| AC200V | － | ||
| 引外し方式 | 熱動式 | ||
| 標準接続方式 | ソルダレス端子（M5） | ||
| 最大接続可能電線（mm2） | 8 | ||
| 逆接続 | ○ | ||
| 付属品 | 端子カバー 2個 | ||
| 取付ネジ（鉄板・木板兼用） 2本 | |||
| － | |||
| － | |||
| 取 付 可 能 付 属 装 置 | 警報スイッチ | AL | ○ |
| 補助スイッチ | AX | ○ | |
| 警報補助スイッチ | XL | － | |
| 裏面形 | B | － | |
| 埋込形 | P | － | |
| ハンドルロック | HL | 別売 | |
| 端子カバー | T | 付属 | |
| 重量（kg） | 0.08 | ||
| 電気用品安全法 | 適合 | ||
| 適合JIS規格 | - | ||
注1 : ソルダレス端子に機器用電線など芯線の細いより線を使用する場合は、棒状あるいは板状圧着端子をご利用ください。
2 : より線をはんだ固めしてソルダレス端子に接続すると、ねじがゆるんで過熱の原因となりますので、絶対にさけてください。
3 : ソルダレス端子は、接続可能電線は1本としています。2本以上の電線を接続しないでください。
4 : SE 2P2E40Hを、ホーム分電盤の分岐回路でご使用になる場合には制限があります。詳細はお問い合わせください。
詳細情報
基本情報
分岐回路用（電灯分電盤・ホーム分電盤）SBサイズ
【仕様】
・フレーム：30AF
・極数・素子数：2P1E
・定格電圧：AC100V
・定格電流：20A／30A の2タイプ
・電気用品安全法：適合
