ノーヒューズブレーカ 分岐回路用 NLH-Mシリーズ
- 通常単価(税別)
- 1,600円～3,030円
- 税込単価
- 1,760円～3,333円
分岐回路用（電灯分電盤）でハーフサイズの配線用遮断器 【特長】・ハーフサイズのノーヒューズブレーカー・...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

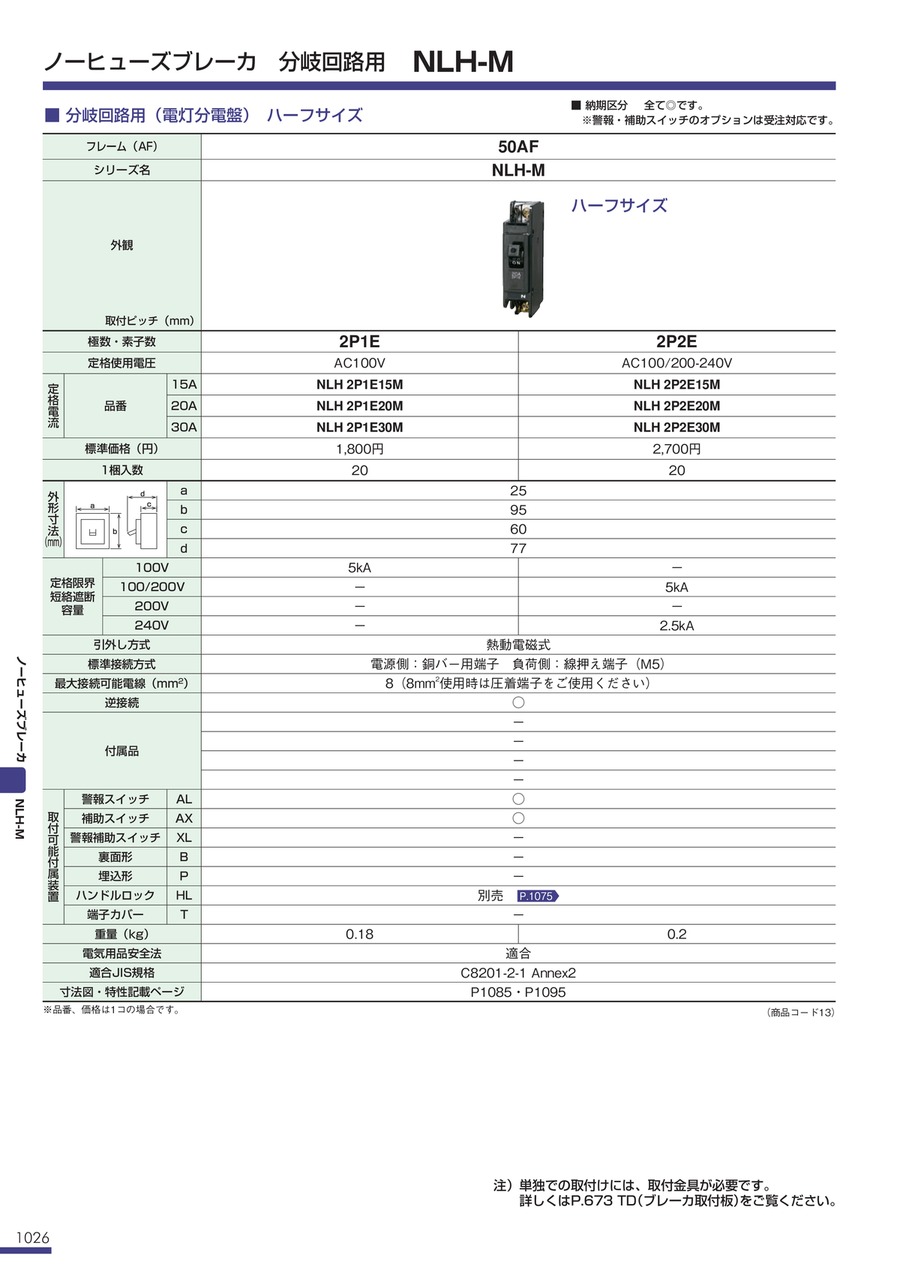

ノーヒューズブレーカの特長
NLHの外観(ハーフサイズ)
NLHの外形寸法図
| フレーム(AF) | 50AF | ||||
|---|---|---|---|---|---|
| シリーズ名 | NLH-M | ||||
| 極数・素子数 | 2P1E | 2P2E | |||
| 定格絶縁電圧 | AC100V | AC100/200-240V | |||
| 定 格 電 流 | 品番 | 15A | NLH 2P1E15M | NLH 2P2E15M | |
| 20A | NLH 2P1E20M | NLH 2P2E20M | |||
| 30A | NLH 2P1E30M | NLH 2P2E30M | |||
| 外 形 寸 法 (mm) | a | 25 | |||
| b | 95 | ||||
| c | 60 | ||||
| d | 77 | ||||
| 定格限界短絡遮断容量 | 100V | 5KA | - | ||
| 100/200V | - | 5KA | |||
| 200V | - | - | |||
| 240V | - | 2.5KA | |||
| 引外し方式 | 熱動電磁式 | ||||
| 標準接続方式 | 電源側：銅バー用端子 負荷側：線押え端子(M5) | ||||
| 最大接続可能電線(mm2) | 8(8mm2使用時は圧着端子をご使用ください) | ||||
| 逆接続 | ○ | ||||
| 付属品 | - | ||||
| - | |||||
| - | |||||
| - | |||||
| - | |||||
| 取 付 可 能 付 属 装 置 | 警報スイッチ | AL | ○ | ||
| 補助スイッチ | AX | ○ | |||
| 警報補助スイッチ | XL | - | |||
| 裏面形 | B | - | |||
| 埋込形 | P | - | |||
| ハンドルロック | HL | 別売 | |||
| 端子カバー | T | - | |||
| 重量(kg) | 0.18 | 0.2 | |||
| 電気用品安全法 | 適合 | ||||
| 適合JIS規格 | C8201-2-1 Annex2 | ||||
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,600円 ( 1,760円 ) | 3日目 |
3,030円 ( 3,333円 ) | 3日目 |
1,600円 ( 1,760円 ) | 3日目 |
2,410円 ( 2,651円 ) | 3日目 |
2,410円 ( 2,651円 ) | 3日目 |
2,410円 ( 2,651円 ) | 3日目 |
詳細情報
基本情報
分岐回路用（電灯分電盤）でハーフサイズの配線用遮断器
【特長】
・ハーフサイズのノーヒューズブレーカー
・フレーム（AF）：100AF
・極数・素子数 ：3P3E
・定格使用電圧：AC100VAC100／200-240V
・定格電流 ：15A／20A／30A
・電気用品安全法：適合
・適合JIS規格： C8201-2-1Annex1,2
【用途】
・電灯分電盤の分岐ブレーカーとして使用可能
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
