ノーヒューズブレーカ NCS-S
- 通常単価(税別)
- 1,000円～1,030円
- 税込単価
- 1,100円～1,133円
通常出荷日：在庫品1日目当日出荷可能
分岐回路用（ホーム分電盤Fタイプ）スマートサイズ【特長】・フレーム（AF）：30AF極数・素子数：2P...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

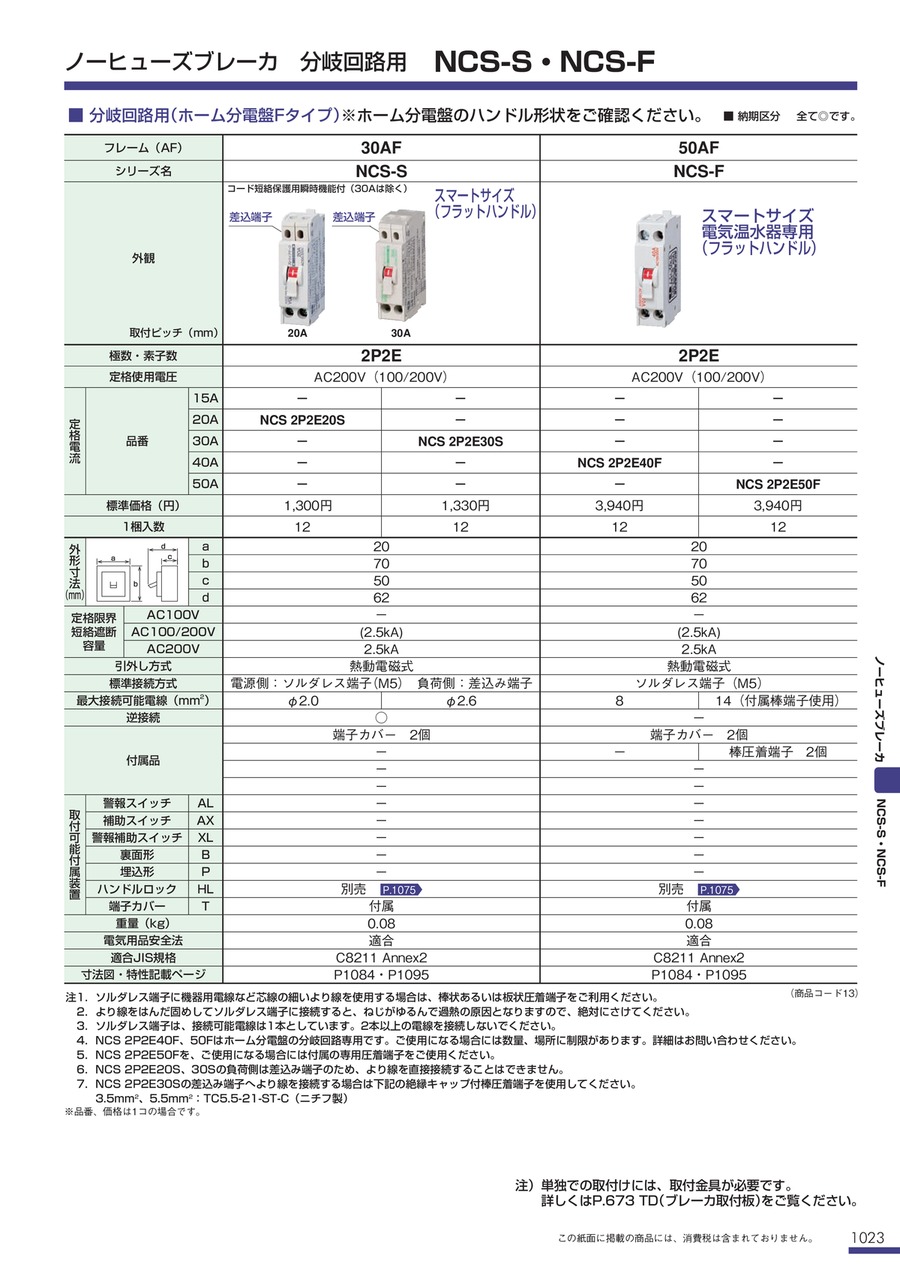

ノーヒューズブレーカ分岐回路用（NCS-S）の特長
分岐回路用（ホーム分電盤Fタイプ）
20A外観
30A外観
寸法図
| フレーム(AF) | 30AF | |||
|---|---|---|---|---|
| シリーズ名 | NCS-S | |||
| 極数・素子数 | 2P2E | |||
| 定格使用電圧 | AC200V(100/200V) | |||
| 定格電流 | 品番 | 20A | NCS 2P2E20S | － |
| 30A | － | NCS 2P2E30S | ||
| 外形寸法 (mm) | a | 20 | ||
| b | 70 | |||
| c | 50 | |||
| d | 62 | |||
| 定格限界 短絡遮断 容量 | AC100V | － | ||
| AC100/200V | (2.5kA) | |||
| AC200V | 2.5kA | |||
| 引外し方式 | 熱動電磁式 | |||
| 標準接続方式 | 電源側：ソルダレス端子（M5） 負荷側：差込み端子 | |||
| 最大接続可能電線(mm2) | φ2.0 | φ2.6 | ||
| 逆接続 | ○ | |||
| 付属品 | 端子カバー 2個 | |||
| 取付可能付属装置 | 警報スイッチ | AL | － | |
| 補助スイッチ | AX | － | ||
| 警報補助スイッチ | XL | － | ||
| 裏面形 | B | － | ||
| 埋込形 | P | － | ||
| ハンドルロック | HL | 別売 | ||
| 端子カバー | T | 付属 | ||
| 重量(kg) | 0.08 | |||
| 電気用品安全法 | 適合 | |||
| 適合JIS規格 | C8211 Annex2 | |||
注
- 1.ソルダレス端子に機器用電線など芯線の細いより線を使用する場合は、棒状あるいは板状圧着端子をご利用ください。
- 2.より線をはんだ固めしてソルダレス端子に接続すると、ねじがゆるんで過熱の原因となりますので、絶対にさけてください。
- 3.ソルダレス端子は、接続可能電線は1本としています。2本以上の電線を接続しないでください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,000円 ( 1,100円 ) | 在庫品1日目当日出荷可能 |
1,030円 ( 1,133円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
分岐回路用（ホーム分電盤Fタイプ）スマートサイズ
【特長】
・フレーム（AF）：30AF極数
・素子数：2P2E
・定格使用電圧：AC200V（100／200V）。
・定格電流：20A／30A
・電気用品安全法：適合
【用途】
・スマートサイズのノーヒューズブレーカ
・ホーム分電盤Fタイプの分岐ブレーカとして使用可能
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
