河村電器産業

ノーヒューズブレーカ NB 接続方式表面型

カタログ |

通常単価(税別): 5,520円～16,590円

税込単価: 6,072円～18,249円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

経済形50AF100AF150AFノーヒューズブレーカ【特長】・フレーム（AF）：50AF100AF1...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

河村電器産業

通常出荷日：1 日目～

よく一緒に見られています

河村電器産業

通常出荷日：3 日目

未確定：候補が21型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

ノーヒューズブレーカ　NB

50AF・100AF同サイズNB型

50AF外観と取付ピッチ(mm)

100AF外観と取付ピッチ(mm)

寸法図(mm)

フレーム(AF)				50AF		100AF
シリーズ名				NB		NB
極数・素子数				2P2E	3P3E	2P2E	3P3E
定格絶縁電圧				AC220V	AC220V	AC220V	AC220V
定格電流	品番		15A	NB 52-15	NB 53-15	-	-
			20A	NB 52-20	NB 53-20	-	-
			30A	NB 52-30	NB 53-30	-	-
			40A	NB 52-40	NB 53-40	-	-
			50A	NB 52-50	NB 53-50	-	-
			60A	-	-	NB 102-60	NB 103-60
			75A	-	-	NB 102-75	NB 103-75
			100A	-	-	NB 102-100	NB 103-100
外形寸法 (mm)		a		75		75
		b		130		130
		c		68		68
		d		87		87
定格限界短絡遮断容量		AC200V		10kA		10kA
引外し方式				完全電磁式		完全電磁式
標準接続方式				線押え端子（M5）		圧着端子(M8)
最大接続可能電線(mm²)				22		60
逆接続				-		-
付属品				端子カバー　2個		端子カバー　2個
				取付ネジ（鉄板用）　2本取付ネジ（木板用）　2本		取付ネジ（鉄板用）　2本取付ネジ（木板用）　2本
				封印ピン　2個		封印ピン　2個
				-		圧着端子　4個	圧着端子　6個
				-		絶縁キャップ　4個	絶縁キャップ　6個
取付可能付属装置	警報スイッチ		AL	○		○
	補助スイッチ		AX	○		○
	警報補助スイッチ		XL	○		○
	裏面形		B	-		-
	埋込形		P	-		-
	ハンドルロック		HL	別売		別売
	端子カバー		T	付属		付属
	大型端子カバー		OT	別売		別売
	絶縁バリア		Z	別売		別売
重量（kg）				0.65		0.65
電気用品安全法				適合		適合
適合JIS規格				C8201-2-1 Annex2		C8201-2-1 Annex2

注1．NBタイプの2極用は3極形の中相抜き形となります。

経済形150AF

150AF外観と取付ピッチ(mm)

寸法図(mm)

フレーム(AF)				150AF
シリーズ名				NB
極数・素子数				2P2E	3P3E
定格絶縁電圧				AC440V	AC440V
定格電流	品番		120A	-	NB 153-120
			125A	NB 152-125	NB 153-125
			150A	NB 152-150	NB 153-150
外形寸法 (mm)		a		90
		b		155
		c		68
		d		90.5
定格限界短絡遮断容量		AC200V		25kA
		AC440V		10kA
		AC500V		-
引外し方式				熱動電磁式
標準接続方式				圧着端子(M8)
最大接続可能電線(mm²)				60
逆接続				○
付属品				端子カバー　2個
				取付ネジ（鉄板用）　2本取付ネジ（木板用）　2本
				圧着端子　4個	圧着端子　6個
				絶縁キャップ　4個	絶縁キャップ　6個
				-
取付可能付属装置	警報スイッチ		AL	○
	補助スイッチ		AX	○
	警報補助スイッチ		XL	○
	裏面形		B	-
	埋込形		P	-
	ハンドルロック		HL	別売
	端子カバー		T	付属
	大型端子カバー		OT	-
	絶縁バリア		Z	別売
重量(kg)				1.0	1.1
電気用品安全法				-
適合JIS規格				C8201-2-1 Annex2

注 1．150AFの2極用は3極形の中相抜き形となります。

型番リスト

表示件数

型番

アンペアフレーム

(AF)

極数

定格遮断容量　AC200Vの時

(kA)

定格遮断容量　AC100V/AC200V/AC400V/DC250V以外の電圧条件

定格電流

(A)

代表規格

寸法　高さ

(mm)

寸法　幅

(mm)

寸法　奥行

(mm)

アンペアフレーム詳細

定格使用電圧

(V)

引外し方式

電線接続方式

最大接続可能電線

(mm2)

逆接続

最小発注数量

50AF	2	10	-	15	PSE	130	75	87	-	AC220	完全電磁式	線押え	22	不可	1個
50AF	2	10	-	20	PSE	130	75	87	-	AC220	完全電磁式	線押え	22	不可	1個
50AF	2	10	-	30	PSE	130	75	87	-	AC220	完全電磁式	線押え	22	不可	1個
50AF	2	10	-	40	PSE	130	75	87	-	AC220	完全電磁式	線押え	22	不可	1個
50AF	2	10	-	50	PSE	130	75	87	-	AC220	完全電磁式	線押え	22	不可	1個
50AF	3	10	-	15	PSE	130	75	87	-	AC220	完全電磁式	線押え	22	不可	1個
50AF	3	10	-	20	PSE	130	75	87	-	AC220	完全電磁式	線押え	22	不可	1個
50AF	3	10	-	30	PSE	130	75	87	-	AC220	完全電磁式	線押え	22	不可	1個
50AF	3	10	-	40	PSE	130	75	87	-	AC220	完全電磁式	線押え	22	不可	1個
50AF	3	10	-	50	PSE	130	75	87	-	AC220	完全電磁式	線押え	22	不可	1個
100AF	2	10	-	60	PSE	130	75	87	-	AC220	完全電磁式	圧着	60	不可	1個
100AF	2	10	-	75	PSE	130	75	87	-	AC220	完全電磁式	圧着	60	不可	1個
100AF	2	10	-	100	PSE	130	75	87	-	AC220	完全電磁式	圧着	60	不可	1個
100AF	3	10	-	60	PSE	130	75	87	-	AC220	完全電磁式	圧着	60	不可	1個
100AF	3	10	-	75	PSE	130	75	87	-	AC220	完全電磁式	圧着	60	不可	1個
100AF	3	10	-	100	PSE	130	75	87	-	AC220	完全電磁式	圧着	60	不可	1個
100AF～199AF	2	25	有	125	-	155	90	90.5	150AF	AC440	熱動電磁式	圧着	60	可	1個
100AF～199AF	2	25	有	150	-	155	90	90.5	150AF	AC440	熱動電磁式	圧着	60	可	1個
100AF～199AF	3	25	有	120	-	155	90	90.5	150AF	AC440	熱動電磁式	圧着	60	可	1個
100AF～199AF	3	25	有	125	-	155	90	90.5	150AF	AC440	熱動電磁式	圧着	60	可	1個
100AF～199AF	3	25	有	150	-	155	90	90.5	150AF	AC440	熱動電磁式	圧着	60	可	1個

通常単価(税別) (税込単価)	通常出荷日

5,520円 ( 6,072円 )	3日目
5,520円 ( 6,072円 )	3日目
5,520円 ( 6,072円 )	3日目
5,520円 ( 6,072円 )	3日目
5,520円 ( 6,072円 )	3日目
5,760円 ( 6,336円 )	3日目
5,760円 ( 6,336円 )	5日目
5,760円 ( 6,336円 )	在庫品1日目当日出荷可能
5,760円 ( 6,336円 )	3日目
7,480円 ( 8,228円 )	在庫品1日目当日出荷可能
8,700円 ( 9,570円 )	3日目
8,700円 ( 9,570円 )	3日目
8,700円 ( 9,570円 )	3日目
9,410円 ( 10,351円 )	3日目
9,410円 ( 10,351円 )	3日目
9,410円 ( 10,351円 )	3日目
15,530円 ( 17,083円 )	3日目
15,530円 ( 17,083円 )	3日目
16,590円 ( 18,249円 )	3日目
16,590円 ( 18,249円 )	3日目
16,590円 ( 18,249円 )	3日目

詳細情報

基本情報

基本情報

経済形50AF100AF150AFノーヒューズブレーカ
【特長】
・フレーム（AF）：50AF100AF150AF
・極数・素子数：2P2E3P3E
・定格絶縁電圧：AC220VAC440V
・定格電流15A／20A／30A／40A／50A／60A／75A／100A／120A／125A／150A
・電気用品安全法：適合（50AF 100AF）
・適合JIS規格：C8201-2-1 Annex2
【用途】
・経済形50AF100AF150AFの主幹、一般用ノーヒューズブレーカ

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

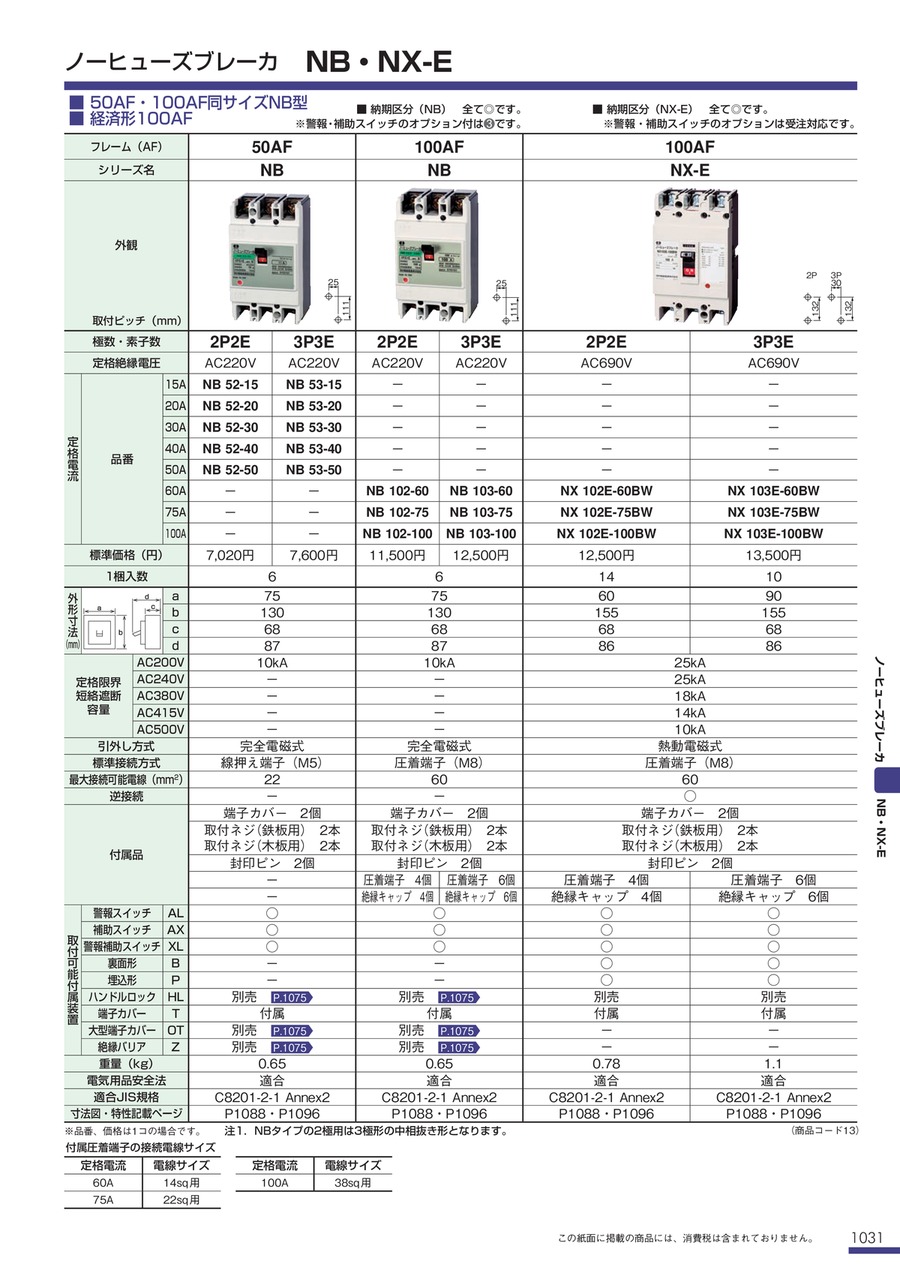

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
