河村電器産業

インバーター負荷対応漏電ブレーカ ZL-I,取付方法：DIN/ネジ止め

カタログ |

通常単価(税別): 10,050円～10,760円

税込単価: 11,055円～11,836円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

河村電器産業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

河村電器産業

通常出荷日：3 日目

高調波による地絡電流の歪みを除去し、不要動作を防止します。【特長】・相線式：...

アンペアフレーム AF
60AF
極数
3
定格遮断容量　AC100Vの時 (kA)
2.5
定格遮断容量　AC200Vの時 (kA)
2.5
定格使用電圧 (V)
AC100/200
取付方法
DIN/ネジ止め
接続方式
表面型
代表規格
PSE
寸法高さ (mm)
100
寸法幅 (mm)
75
寸法奥行き (mm)
78
ＪＩＳ規格
○
引外し方式
完全電磁式
電線接続方式
線押え
最大接続可能電線 (mm2)
22
逆接続
不可

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

高調波による地絡電流の歪みを除去し不要動作を防止

相線式	極数・素子数	定格電流	定格感度電流	品番	定格使用電圧	動作時間
3φ3W	3P3E	15A	15mA	ZL 63-15-15I	AC100-200V	0.1秒以内
		15A	30mA	ZL 63-15-30I
		20A	15mA	ZL 63-20-15I
		20A	30mA	ZL 63-20-30I
		30A	15mA	ZL 63-30-15I
		30A	30mA	ZL 63-30-30I
		40A	15mA	ZL 63-40-15I
		40A	30mA	ZL 63-40-30I
		50A	15mA	ZL 63-50-15I
		50A	30mA	ZL 63-50-30I
		60A	15mA	ZL 63-60-15I
		60A	30mA	ZL 63-60-30I

※ 外形寸法、遮断容量等、その他の仕様はZL63タイプと同じ。

型番リスト

表示件数

型番

定格感度電流

(mA)

定格電流

(A)

最小発注数量

15	15	1個
30	15	1個
15	20	1個
30	20	1個
15	30	1個
30	30	1個
15	40	1個
30	40	1個
15	50	1個
30	50	1個
15	60	1個
30	60	1個

通常単価(税別) (税込単価)	通常出荷日

10,050円 ( 11,055円 )	在庫品1日目当日出荷可能
10,050円 ( 11,055円 )	3日目
10,050円 ( 11,055円 )	3日目
10,050円 ( 11,055円 )	3日目
10,050円 ( 11,055円 )	3日目
10,050円 ( 11,055円 )	3日目
10,050円 ( 11,055円 )	3日目
10,050円 ( 11,055円 )	3日目
10,050円 ( 11,055円 )	3日目
10,050円 ( 11,055円 )	3日目
10,760円 ( 11,836円 )	3日目
10,760円 ( 11,836円 )	3日目

詳細情報

基本情報

基本情報

高調波による地絡電流の歪みを除去し、不要動作を防止します。
【特長】
・相線式：3Φ（直径）3W極数・素子数：3P3E定格使用電圧：AC100-200動作時間：0.1秒以内
・定格電流：15A／20A／30A／40A／50A／60A定格感度電流：15mA／30mAの12タイプ
【用途】
・インバータ負荷へ対応したブレーカ

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

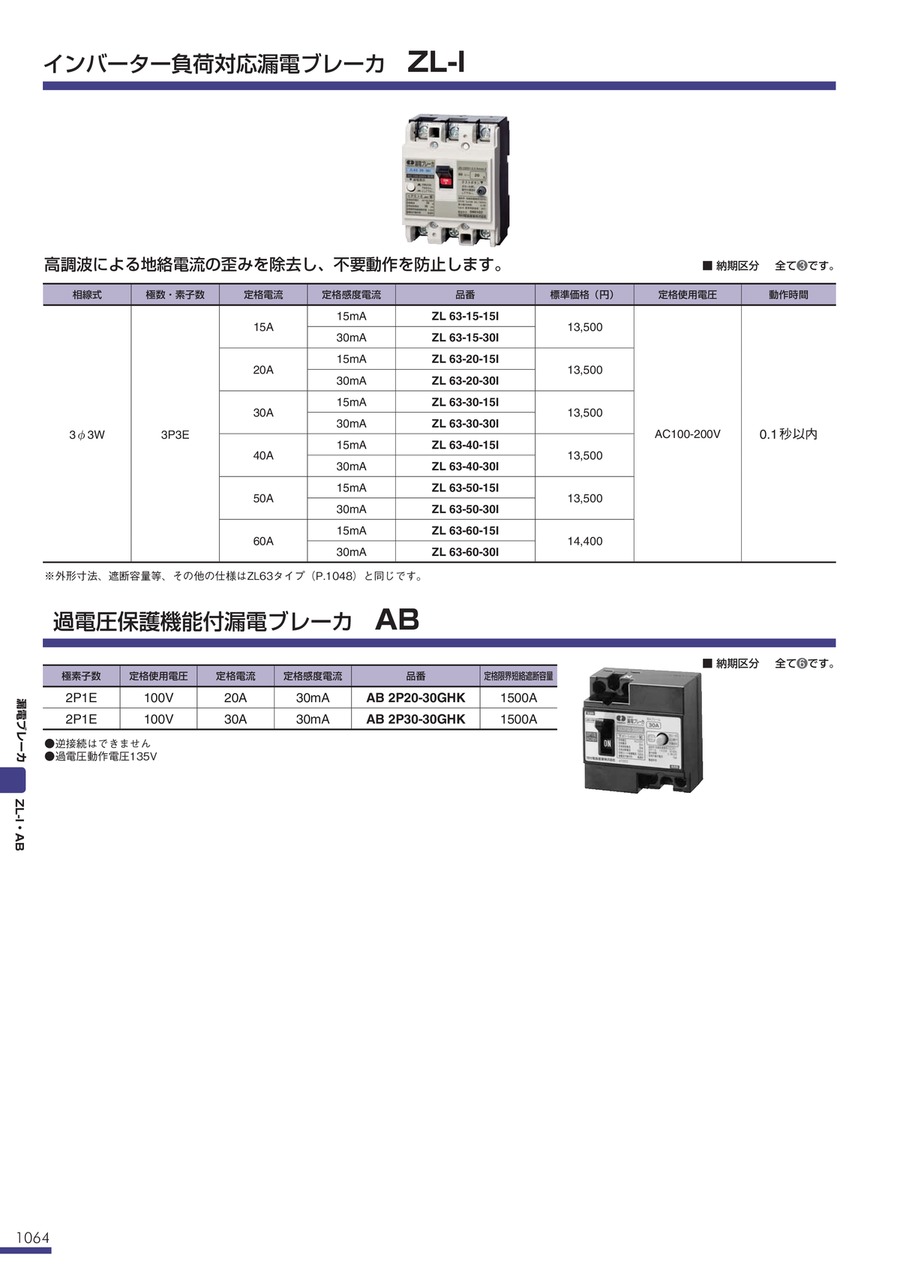

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
