UL規格鉛フリー耐熱塩化ビニル絶縁電線 UL 1007（ボビン（リール）巻・ツイストペア加工品含む）

Name: UL規格鉛フリー耐熱塩化ビニル絶縁電線 UL 1007（ボビン（リール）巻・ツイストペア加工品含む）
Brand: 三沢電線
SKU: 222005621662
Rating: 4.4 (25 reviews)

カタログ |

通常単価(税別): 1,929円～41,393円

税込単価: 2,122円～45,532円

通常出荷日：1日目～9日目一部当日出荷可能

【特長】・非鉛耐熱ビニル絶縁電線・UL、CSA規格共用・UL VW-1、CSA FT1/FT2、及び電...

詳細を確認

4.44.4

【ラインナップ追加】2026年4月よりボビン（リール巻）及びツイスト加工品の販売長を追加いたしました。
ボビン（リール巻）品はプラススチック製のみとなります。
ツイスト加工品：10m・50m・100m・305m、ボビン（リール巻）品：305mを販売開始いたしました。
本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は耐熱ビニル電線 AWM1007/TR-64シリーズ（ボビン（リール）巻・ツイストペア加工品含む）、耐熱機器配線用脱鉛ビニル絶縁電線 UL1007となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

詳細を確認

よく一緒に見られています

三沢電線

UL規格鉛フリー耐熱塩化ビニル絶縁電線 UL 1015（ボビン（リール）巻含む）

通常価格(税別)： 2,163円 (税込価格：2,379円)

通常出荷日：1 日目～

未確定：候補が715型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

加工：スパイラルマーキング、ツイスト、ボビン、パック

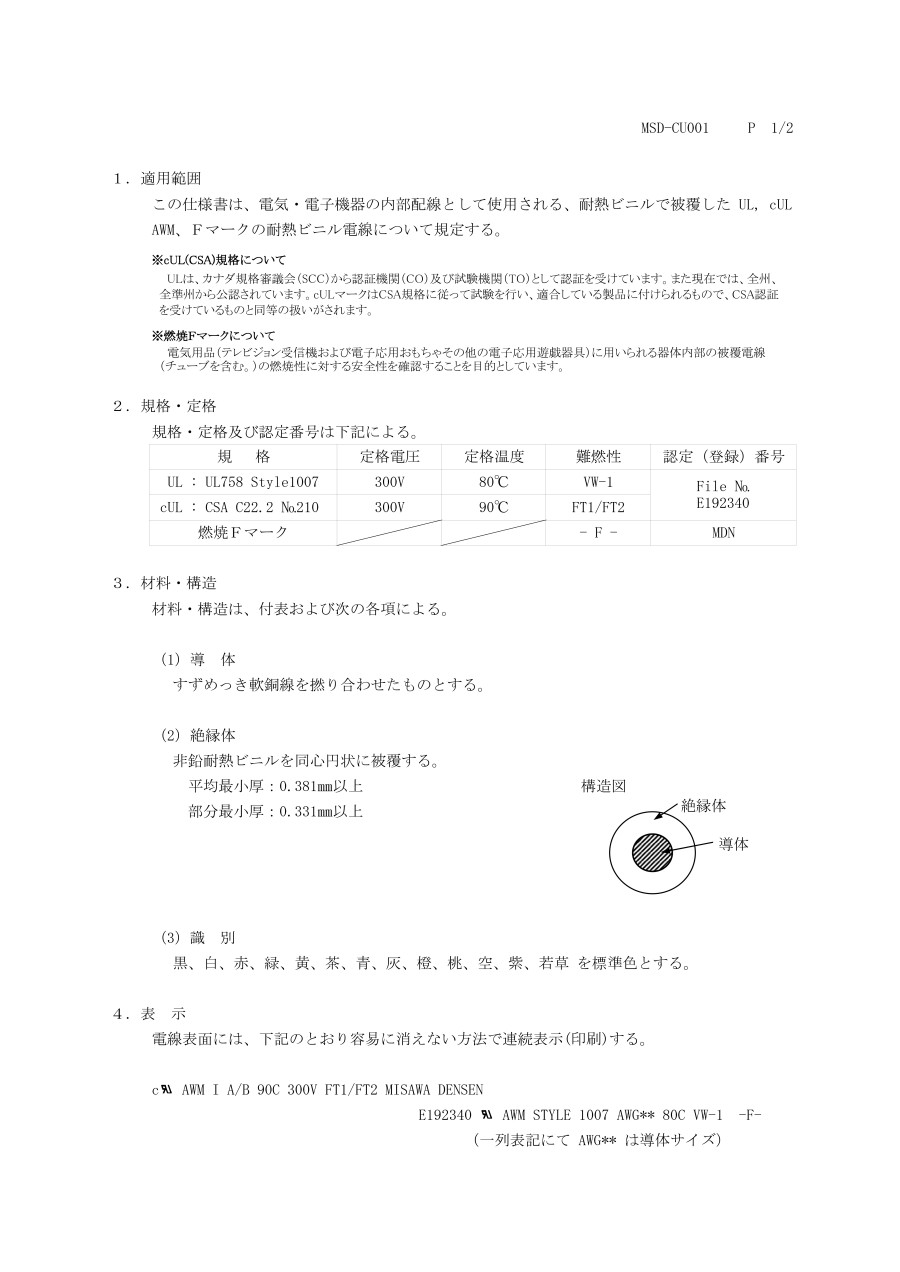

仕様書番号:MSD-CU001

規格		定格電圧	定格温度	難燃性	認定番号
UL	UL758 Style 1007	300V	80℃	VW-1	E192340
cUL	CSA C22.2 No210	300V	90℃	FT1/FT2	E192340
難燃 -F- マーク				-F-	MDN

※ 定格/適合規格

構造・電気特性

型番	AWGサイズ	色	全長（m）	導体		ビニル絶縁体厚さ（mm）	仕上外径約（mm）	最大導体抵抗 Ω/km（20℃）	耐電圧 AC （V/分）	絶縁抵抗 MΩkm以上（20℃）	許容電流 A（40℃）	概算質量 kg/km
型番	AWGサイズ	色	全長（m）	構成（本/mm）	外径（mm）	ビニル絶縁体厚さ（mm）	仕上外径約（mm）	最大導体抵抗 Ω/km（20℃）	耐電圧 AC （V/分）	絶縁抵抗 MΩkm以上（20℃）	許容電流 A（40℃）	概算質量 kg/km
UL1007	28*（0.08mm²）	W（白）・BK（黒） R（赤）・BE（青） Y（黄）・GN（緑） O（橙）・BN（茶） H（灰） GY（緑/黄・スパイラル）ツイストペア加工時：例 W-R（白赤2本撚り）	7 ・ 10 ・ 50 ・ 100 ・ 305 （一巻）	7/0.127	0.38	0.4	1.18	223	2000	10	3	2.2
	26*（0.12mm²）			7/0.16	0.48	0.4	1.28	140			4	2.9
	24*（0.2mm²）			11/0.16	0.61	0.46	1.53	88.9			5	4.2
	22*（0.3mm²）			17/0.16	0.76		1.68	57.5			7	5.6
	20*（0.5mm²）			21/0.18	0.95		1.87	36.8			9	7.7
	18*（0.75mm²）			34/0.18	1.21		2.13	22.7			13	11.2
	16*（1.25mm²）			26/0.26	1.53		2.45	14.1			18	16.6

*（～mm²）はあくまでも目安の断面積サイズです。詳しくは→P1688の対比表を参照ください。 ※許容電流は保証値でなくあくまでも参考値です。
※GY（緑/黄・スパイラル）は、緑色線芯に黄色色帯（約30％保持）を施したものです。
※ケーブル・電線のシース（外被部分）の外径サイズについては、上記表中の“仕上外径”の項目をご参照ください。

・曲げ半径：仕上外径×6倍（固定部のみ）

ツイストペア加工品（ピッチ）

型番	AWGサイズ	色	全長（m）	撚りピッチ mm
UL1007	28（0.08mm²）	W（白）・BK（黒） R（赤）・BE（青） Y（黄）・GN（緑） O（橙）・BN（茶） H（灰） GY（緑/黄・スパイラル）ツイストペア加工時：例 W-R（白赤2本撚り）	7 ・ 10 ・ 50 ・ 100 ・ 305 （一巻）	21 23 28 30 34 38 44
	26（0.12mm²）
	24（0.2mm²）
	22（0.3mm²）
	20（0.5mm²）
	18（0.75mm²）
	16（1.25mm²）

ボビンサイズ

AWG24～28（P-10ボビン）

AWG16～22（P-30ボビン）

型番リスト

表示件数

...

型番

UL1007-16AWG-BE-305-PPR

UL1007-16AWG-BK-305-PPR

UL1007-16AWG-BK-R-100

UL1007-16AWG-BK-R-305

UL1007-16AWG-BN-305-PPR

UL1007-16AWG-GN-305-PPR

UL1007-16AWG-GY-305-PPR

UL1007-16AWG-H-305-PPR

UL1007-16AWG-O-305-PPR

AWGサイズ

(AWG)

導体断面積

(mm2)

絶縁体色

ボビン（リール）巻

ボビン（リール）巻材質

全長

(m)

仕上がり外径

(mm)

加工サービス

RoHS?

最小発注数量

[17～16] 16	1.25	青	無	-	10	2.45	無	10	1個
[17～16] 16	1.25	青	無	-	50	2.45	無	10	1個
[17～16] 16	1.25	青	無	-	100	2.45	無	10	1個
[17～16] 16	1.25	青	無	-	305	2.45	無	10	1個
[17～16] 16	1.25	青	有	樹脂製	305	2.45	無	10	1個
[17～16] 16	1.25	[その他] 青/青（ツイストペア）	無	-	7	4.8	ツイストペア加工	10	1個
[17～16] 16	1.25	[その他] 青/黒（ツイストペア）	無	-	7	4.8	ツイストペア加工	10	1個
[17～16] 16	1.25	[その他] 青/茶（ツイストペア）	無	-	7	4.8	ツイストペア加工	10	1個
[17～16] 16	1.25	[その他] 青/緑（ツイストペア）	無	-	7	4.8	ツイストペア加工	10	1個
[17～16] 16	1.25	[その他] 青/灰（ツイストペア）	無	-	7	4.8	ツイストペア加工	10	1個
[17～16] 16	1.25	[その他] 青/橙（ツイストペア）	無	-	7	4.8	ツイストペア加工	10	1個
[17～16] 16	1.25	[その他] 青/黄（ツイストペア）	無	-	7	4.8	ツイストペア加工	10	1個
[17～16] 16	1.25	黒	無	-	10	2.45	無	10	1個
[17～16] 16	1.25	黒	無	-	50	2.45	無	10	1個
[17～16] 16	1.25	黒	無	-	100	2.45	無	10	1個
[17～16] 16	1.25	黒	無	-	305	2.45	無	10	1個
[17～16] 16	1.25	黒	有	樹脂製	305	2.45	無	10	1個
[17～16] 16	1.25	[その他] 黒/黒（ツイストペア）	無	-	7	4.8	ツイストペア加工	10	1個
[17～16] 16	1.25	[その他] 黒/茶（ツイストペア）	無	-	7	4.8	ツイストペア加工	10	1個
[17～16] 16	1.25	[その他] 黒/緑（ツイストペア）	無	-	7	4.8	ツイストペア加工	10	1個
[17～16] 16	1.25	[その他] 黒/灰（ツイストペア）	無	-	7	4.8	ツイストペア加工	10	1個
[17～16] 16	1.25	[その他] 黒/赤（ツイストペア）	無	-	7	4.8	ツイストペア加工	10	1個
[17～16] 16	1.25	[その他] 黒/赤（ツイストペア）	無	-	10	4.8	ツイストペア加工	10	1個
[17～16] 16	1.25	[その他] 黒/赤（ツイストペア）	無	-	50	4.8	ツイストペア加工	10	1個
[17～16] 16	1.25	[その他] 黒/赤（ツイストペア）	無	-	100	4.8	ツイストペア加工	10	1個
[17～16] 16	1.25	[その他] 黒/赤（ツイストペア）	無	-	305	4.8	ツイストペア加工	10	1個
[17～16] 16	1.25	[その他] 黒/黄（ツイストペア）	無	-	7	4.8	ツイストペア加工	10	1個
[17～16] 16	1.25	茶	無	-	10	2.45	無	10	1個
[17～16] 16	1.25	茶	無	-	50	2.45	無	10	1個
[17～16] 16	1.25	茶	無	-	100	2.45	無	10	1個
[17～16] 16	1.25	茶	無	-	305	2.45	無	10	1個
[17～16] 16	1.25	茶	有	樹脂製	305	2.45	無	10	1個
[17～16] 16	1.25	[その他] 茶/茶（ツイストペア）	無	-	7	4.8	ツイストペア加工	10	1個
[17～16] 16	1.25	[その他] 茶/黄（ツイストペア）	無	-	7	4.8	ツイストペア加工	10	1個
[17～16] 16	1.25	緑	無	-	10	2.45	無	10	1個
[17～16] 16	1.25	緑	無	-	50	2.45	無	10	1個
[17～16] 16	1.25	緑	無	-	100	2.45	無	10	1個
[17～16] 16	1.25	緑	無	-	305	2.45	無	10	1個
[17～16] 16	1.25	緑	有	樹脂製	305	2.45	無	10	1個
[17～16] 16	1.25	[その他] 緑/茶（ツイストペア）	無	-	7	4.8	ツイストペア加工	10	1個
[17～16] 16	1.25	[その他] 緑/緑（ツイストペア）	無	-	7	4.8	ツイストペア加工	10	1個
[17～16] 16	1.25	[その他] 緑/灰（ツイストペア）	無	-	7	4.8	ツイストペア加工	10	1個
[17～16] 16	1.25	[その他] 緑/橙（ツイストペア）	無	-	7	4.8	ツイストペア加工	10	1個
[17～16] 16	1.25	緑/黄（スパイラル）	無	-	10	2.45	無	10	1個
[17～16] 16	1.25	緑/黄（スパイラル）	無	-	50	2.45	無	10	1個
[17～16] 16	1.25	緑/黄（スパイラル）	無	-	100	2.45	無	10	1個
[17～16] 16	1.25	緑/黄（スパイラル）	無	-	305	2.45	無	10	1個
[17～16] 16	1.25	緑/黄（スパイラル）	有	樹脂製	305	2.45	無	10	1個
[17～16] 16	1.25	灰	無	-	10	2.45	無	10	1個
[17～16] 16	1.25	灰	無	-	50	2.45	無	10	1個
[17～16] 16	1.25	灰	無	-	100	2.45	無	10	1個
[17～16] 16	1.25	灰	無	-	305	2.45	無	10	1個
[17～16] 16	1.25	灰	有	樹脂製	305	2.45	無	10	1個
[17～16] 16	1.25	[その他] 灰/茶（ツイストペア）	無	-	7	4.8	ツイストペア加工	10	1個
[17～16] 16	1.25	[その他] 灰/灰（ツイストペア）	無	-	7	4.8	ツイストペア加工	10	1個
[17～16] 16	1.25	橙	無	-	10	2.45	無	10	1個
[17～16] 16	1.25	橙	無	-	50	2.45	無	10	1個
[17～16] 16	1.25	橙	無	-	100	2.45	無	10	1個
[17～16] 16	1.25	橙	無	-	305	2.45	無	10	1個
[17～16] 16	1.25	橙	有	樹脂製	305	2.45	無	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,000円 ( 4,400円 )	1日目
7,326円 ( 8,059円 )	1日目
11,637円 ( 12,801円 )	1日目
20,841円 ( 22,925円 )	1日目
21,786円 ( 23,965円 )	9日目
4,368円 ( 4,805円 )	5日目
4,368円 ( 4,805円 )	5日目
4,368円 ( 4,805円 )	5日目
4,368円 ( 4,805円 )	5日目
4,368円 ( 4,805円 )	5日目
4,368円 ( 4,805円 )	5日目
4,368円 ( 4,805円 )	5日目
4,000円 ( 4,400円 )	1日目
7,326円 ( 8,059円 )	1日目
11,637円 ( 12,801円 )	1日目
20,841円 ( 22,925円 )	1日目
21,786円 ( 23,965円 )	1日目
4,368円 ( 4,805円 )	5日目
4,368円 ( 4,805円 )	5日目
4,368円 ( 4,805円 )	5日目
4,368円 ( 4,805円 )	5日目
5,964円 ( 6,560円 )	1日目
6,960円 ( 7,656円 )	1日目
16,316円 ( 17,948円 )	1日目
24,063円 ( 26,469円 )	1日目
41,393円 ( 45,532円 )	1日目
4,368円 ( 4,805円 )	5日目
4,000円 ( 4,400円 )	1日目
7,326円 ( 8,059円 )	1日目
11,637円 ( 12,801円 )	1日目
20,841円 ( 22,925円 )	1日目
21,786円 ( 23,965円 )	9日目
4,368円 ( 4,805円 )	5日目
4,368円 ( 4,805円 )	5日目
4,000円 ( 4,400円 )	1日目
7,326円 ( 8,059円 )	1日目
11,637円 ( 12,801円 )	1日目
20,841円 ( 22,925円 )	1日目
21,786円 ( 23,965円 )	9日目
4,368円 ( 4,805円 )	5日目
4,368円 ( 4,805円 )	5日目
4,368円 ( 4,805円 )	5日目
4,368円 ( 4,805円 )	5日目
5,300円 ( 5,830円 )	1日目
9,906円 ( 10,897円 )	1日目
16,546円 ( 18,201円 )	1日目
32,533円 ( 35,786円 )	1日目
31,807円 ( 34,988円 )	9日目
4,000円 ( 4,400円 )	1日目
7,326円 ( 8,059円 )	1日目
11,637円 ( 12,801円 )	1日目
20,841円 ( 22,925円 )	1日目
21,786円 ( 23,965円 )	9日目
4,368円 ( 4,805円 )	5日目
4,368円 ( 4,805円 )	5日目
4,000円 ( 4,400円 )	1日目
7,326円 ( 8,059円 )	1日目
11,637円 ( 12,801円 )	1日目
20,841円 ( 22,925円 )	1日目
21,786円 ( 23,965円 )	9日目

...

基本情報

基本情報

【特長】
・非鉛耐熱ビニル絶縁電線
・UL、CSA規格共用
・UL VW-1、CSA FT1/FT2、及び電気用品安全法に基づく垂直難燃試験（-F-）に合格
・300V海外規格単芯
【用途】
・電気及び電子機器の内部配線に最適

ご注意

【ラインナップ追加】2026年4月よりボビン（リール巻）及びツイスト加工品の販売長を追加いたしました。
ボビン（リール巻）品はプラススチック製のみとなります。
ツイスト加工品：10m・50m・100m・305m、ボビン（リール巻）品：305mを販売開始いたしました。
本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は耐熱ビニル電線 AWM1007/TR-64シリーズ（ボビン（リール）巻・ツイストペア加工品含む）、耐熱機器配線用脱鉛ビニル絶縁電線 UL1007となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

UL規格鉛フリー耐熱塩化ビニル絶縁電線 UL 1007（ボビン（リール）巻・ツイストペア加工品含む）のレビュー

4.4平均満足度：4.425件のレビュー

星5
52%
星4
40%
星3
8%
星2
0%
星1
0%

試作

満足度：5.02021/12/07

適量が安く手に入っていいですね。試作用にちょうどいい分量なので、カラーバリエーション一通り揃えたくなります。これで、...もっと読む

2人が参考にしています。

機器の配線

満足度：5.02021/10/27

機器の配線に、UL1007電線を使用しました。三沢電線でしたら信頼出来るメーカーですのでこの商品を選びました。希望通...もっと読む

1人が参考にしています。

機器電源用に使用

満足度：4.02024/10/31

ケーブル自体の品質は良いですが毎回気になる点があります。別メーカー品のケーブルケースに入れて使う分を引き出して使用してい...もっと読む

0人が参考にしています。

PLCコネクタ配線用

満足度：4.02024/04/08

三菱FX用コネクタ圧接配線用として使用。色のバリエーションが有るとありがたいです。

0人が参考にしています。

治具用ハーネス作成

満足度：3.02023/12/19

305メートルなら安くて良いのですが、ボビン巻きが無くて袋入りなのでからまってしまいます。固めのラッピング固定してあると...もっと読む

0人が参考にしています。

25件全て見る

よくあるご質問（FAQ）

Q電線に表示されたＦのマークはなんですか？

難燃性の任意登録制度で電気用品技術基準の燃焼試験（垂直）に適合していることを意味します。

Q電線に表示されたcULのマークはなんですか？

カナダの国家規格であるCSA規格について、CSAより試験・認証機関としてULが認証を代行して行うものです。カナダ向け製品について、ULがCSA規格に基づいて試験を行い、認証を受けた製品にはcUL表示を行うことができ、CSA認証を受けているものと同等の扱いがなされます。
